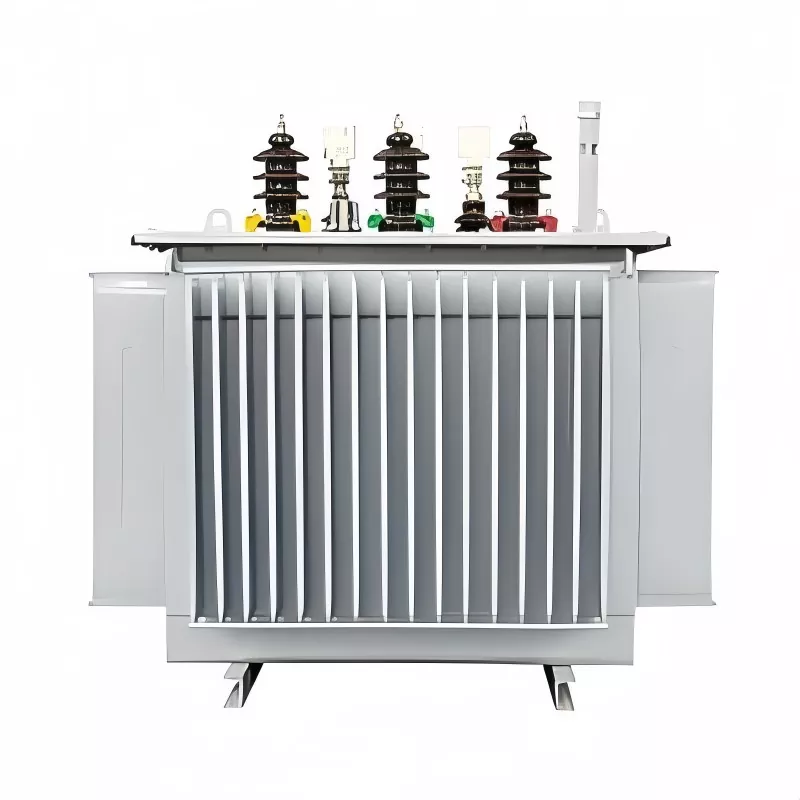

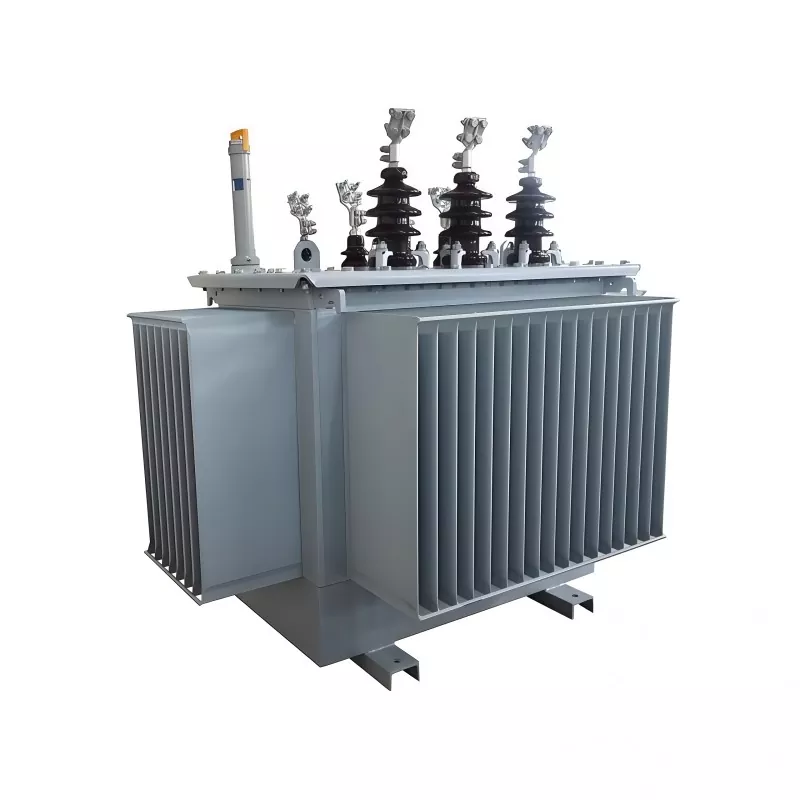

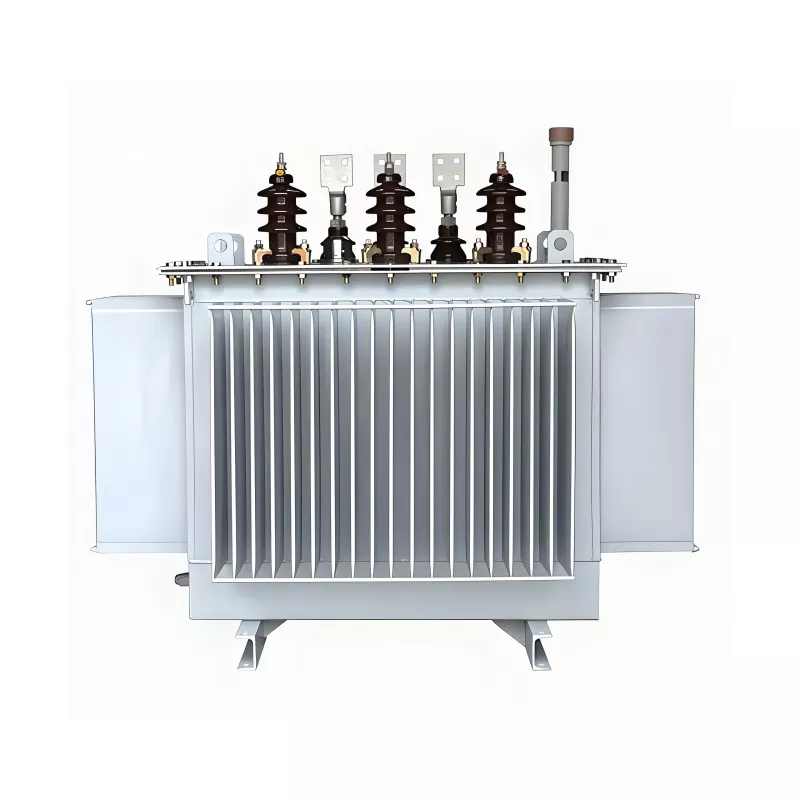

100KVA 20KV 三相油入変圧器

この 100KVA 20KV 三相油入変圧器は、中国の GUANGBIAN によって製造されており、Yzn5 接続グループにより際立っています。高圧巻線はスター結線（Y結線）、低圧巻線はジグザグ結線（デルタ結線由来）を採用し、低圧側の中性点を引き出し、「クロック方式」により高圧巻線と低圧巻線の位相関係を識別する結線構成です。

この三相変圧器は、高い電源品質が要求される精密工作機械の工場でお客様に使用されており、高調波干渉による機器の故障を軽減するのに役立ちます。

通常、次の場所にインストールされます。

産業用配電システム

地方電化プロジェクト

小規模変電所

インフラと建設現場

商用および商用電力ネットワーク

油入変圧器は乾式変圧器と比べて冷却性能が高く、過負荷耐性が高いため、屋外や過酷な用途に適しています。

主な機能と利点

1. 20KV高圧システムでの安定した性能

20KV 配電ネットワーク向けに設計されており、変動する送電網条件下でも安定した電圧変換と信頼性の高い動作を保証します。これにより、電力システム全体の安定性と機器の保護が向上します。

2. 高効率でエネルギー損失が少ない

最適化されたコアと巻線の設計により、無負荷損失と負荷損失が大幅に削減され、長期的なエネルギー消費と運用コストの削減に役立ちます。

3. 油入冷却による強力な放熱

ONAN 油浸冷却システムは効率的な熱除去を保証し、連続的な全負荷動作をサポートし、断熱材の寿命を延ばします。

4. 高い過負荷および短絡強度

産業環境向けに構築されており、モーターの起動サージや短絡ストレスに耐え、重負荷条件下でも安全で安定した動作を保証します。

5. コンパクトな構造、簡単な設置

設置が簡単でメンテナンスの必要性が低い省スペース設計なので、新規および改造の両方の配電プロジェクトに適しています。

製品パラメータ

動作環境要件

1. 温度範囲

◦ 標準動作: -25℃ ～ 45℃

◦ 長期連続運転の場合、周囲温度は 40℃ を超えてはなりません (ONAN の冷却を確保するため) 効率）。

2. 相対湿度

◦ 最大 95% (周囲温度 25℃ の場合)

3. 高度

◦ 標準適応: ≤海抜 1000m

◦ 高地カスタマイズ: ≤3000m (強化された断熱材と最適化された熱放散を使用、オプション)。

4. 設置場所

◦ 屋内または屋外 (屋外設置には IP23 保護等級 (オプション) が必要です。屋内のデフォルトは IP20)。

- 引火性、爆発性、腐食性のガスや粉塵源から遠ざけてください。

◦ 激しい振動（振動加速度 ≤0.1g）や機械的衝撃がないこと。

5. 換気条件

◦ 適切な換気スペース: 自然な空気循環のために変圧器の周囲に 0.5m 以上の空間を確保します (換気のために重要です)。 ONAN冷却）。

◦ 過熱を防ぐため、空気の流れのない密閉空間を避けてください。

6. 電力網環境

◦ 周波数の互換性: 50Hz / 60Hz のデュアル周波数に適応可能。

◦ 電圧変動: 定格入力電圧 (20KV) の ±5% 以内で安定した動作を保証します。

それはどのような問題を解決しますか?

実際の配電システムでは、不安定な電圧、過負荷サージ、熱の蓄積によって機器の故障が発生することがよくあります。

この変圧器は次のことを解決するように設計されています。

● 20KV 中圧ネットワークにおける電圧の不安定性

● 産業システムにおける頻繁なモーター始動の影響

● 連続運転時の過熱の問題

● 長期的な配電におけるエネルギー損失

● 過酷な屋外環境における信頼性の低いパフォーマンス

これらのシステムレベルの問題に対処することで、要求の厳しいアプリケーションにおいて安定した効率的な電力供給を保証します。

私たちの工場

板金ワークショップ

箔巻き工房

巻き工房

ワインディングオーブン工房

変圧器組立作業場

変圧器試運転ワークショップ

油入変圧器を選ぶ理由

乾式変圧器と比較して、油浸変圧器には次のような利点があります。

●放熱性能の向上

● より高い過負荷容量

●長寿命化

●高負荷時でもより安定したパフォーマンス

20KV 配電システムの場合、屋外および産業用途では油浸設計が好まれるソリューションとなることがよくあります。

品質管理と製造保証

各変圧器は、安定した性能と安全性の遵守を保証するために、厳格な品質管理手順に従って製造されています。

テストには次のものが含まれます。

● 定期的な電気的性能テスト

●絶縁抵抗試験

●温度上昇試験

● 負荷および無負荷損失試験

●短絡耐量評価

製造は国際基準に従っており、世界市場での信頼性を確保しています。

メンテナンスと耐用年数

100KVA 20KV 三相油入変圧器は、メンテナンスの必要性が低いように設計されています。適切な設置と定期的な検査により、耐用年数は 20 ～ 25 年を超える可能性があります。

推奨されるメンテナンスには次のものが含まれます。

●定期的なオイル状態のチェック

●端子接続検査

●温度監視

●外装部品の洗浄

よくある質問

1. この変圧器は 24 時間連続運転できますか?

はい、定格負荷条件下での連続動作向けに設計されています。

2. 100KVA 変圧器は屋外設置に適していますか?

はい、油入変圧器は屋内と屋外の両方の環境に適しています。

3. 電圧はカスタマイズできますか?

はい、一次電圧と二次電圧はプロジェクトの要件に基づいてカスタマイズできます。

4. 20KV システム互換性の主な利点は何ですか?

送電損失を低減し、高圧配電網への安定した組み込みが可能になります。

100KVA 20KV 三相油入変圧器は、中電圧配電システム向けの信頼性が高く効率的なソリューションです。強力な過負荷容量、低エネルギー損失設計、耐久性のある油浸冷却構造により、世界中の産業およびユーティリティ用途に安定した長期パフォーマンスを提供します。
