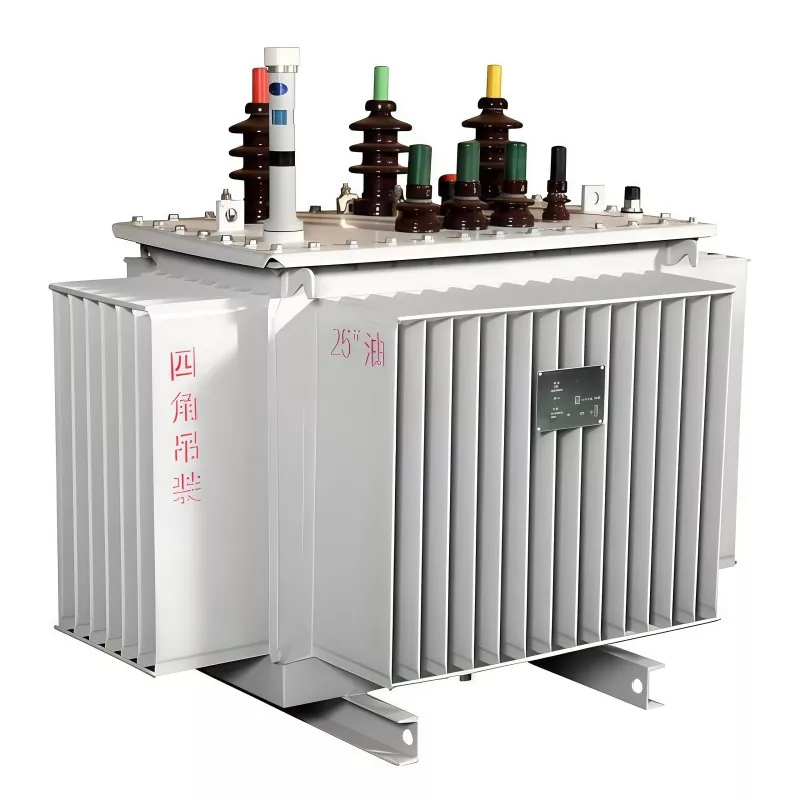

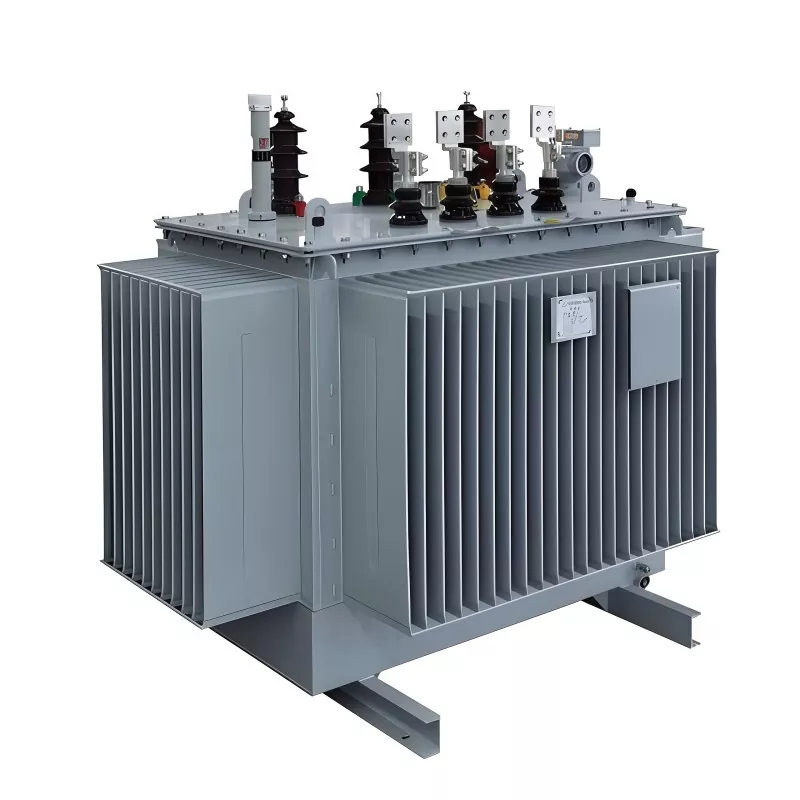

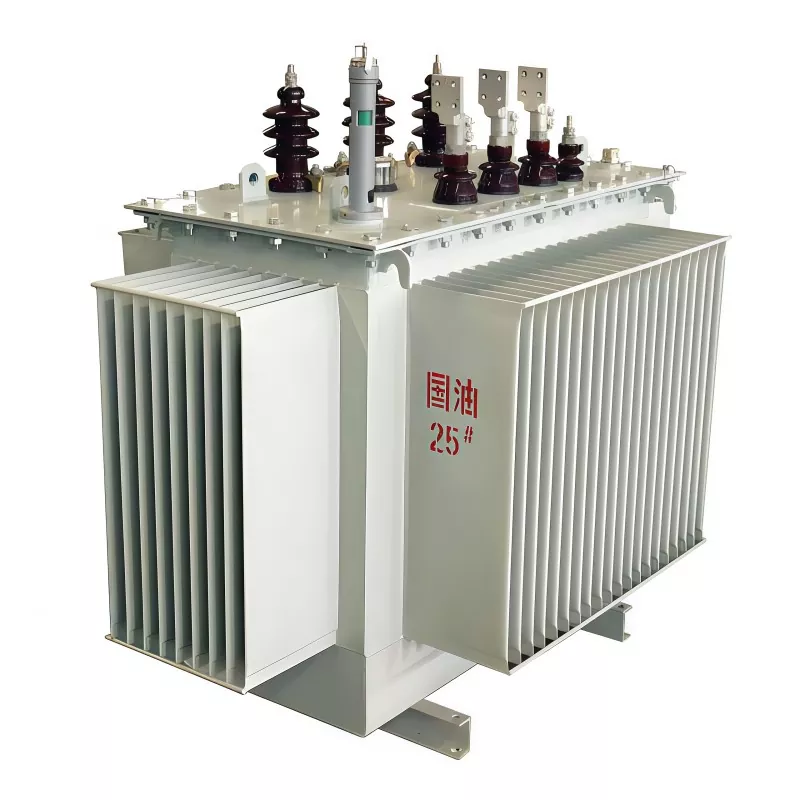

630KVA 6KV 油入変圧器

中国の電源変圧器サプライヤーであるGUANGBIANは、トルクメニスタンのTMシリーズ油入変圧器をベースに全面置き換えに向けた改良を加えたこの630KVA 6KV油入変圧器を開発しました。かつてはトルクメニスタンの天然ガス生産施設に効率的で省エネな電力供給を提供していました。

630KVA 6KV油入変圧器とは何ですか?

630KVA 6KV 油入変圧器は、冷却と絶縁に絶縁鉱油を使用した高圧配電変圧器です。

6KV の一次電圧を 400V、415V、433V などの低電圧出力、または産業用および商業用の電力消費に合わせてカスタマイズされた電圧に変換します。

絶縁油は放熱効率を向上させるだけでなく、絶縁強度を向上させ、長期の重負荷運転においても変圧器の安定した性能を維持します。

変圧器のコア構造

トランスコア

トランスコアは高品質のCRGOケイ素鋼板を使用して製造されており、ステップラップ構造により磁束漏れを最小限に抑え、エネルギー損失を低減します。

変圧器巻線

巻線には多層絶縁処理を施した無酸素銅導体を使用し、導電性を向上させ、短絡衝撃に耐えます。

オイルタンク

コルゲートオイルタンクにより、温度変化によるオイルの膨張・収縮を補い、放熱性能を向上させます。

絶縁油

プレミアム変圧器油は、絶縁機能と冷却機能を兼ね備え、安全で安定した動作の維持に役立ちます。

技術文書

動作環境

温度条件:

長期使用周囲温度：-25℃～+40℃。

最高使用周囲温度: +50℃を超えないこと。

保管および輸送温度:

 -40℃〜+60℃。

湿度条件:

相対湿度: ≤95% @ 25℃

高度要件:

定格高度適応範囲: ≤1000 メートル

製造工程

630KVA 6KV 油入変圧器は、厳格な品質管理手順を経ています。

●ケイ素鋼コアの切断

●コイル巻線の製造

●真空乾燥処理

●コアアッセンブリ

●真空オイル充填

●電気試験

●工場検査

●梱包・発送

各変圧器は出荷前にテストされ、信頼性の高い動作と国際規格への準拠が保証されます。

私たちの工場

板金ワークショップ

箔巻き工房

巻き工房

ワインディングオーブン工房

変圧器組立作業場

変圧器試運転ワークショップ

メンテナンスのヒント

変圧器の耐用年数を延ばすために、定期的なメンテナンスをお勧めします。

オイルレベルを定期的に確認してください

動作温度を監視する

絶縁抵抗を定期的にテストしてください

ブッシングと端子を検査する

必要に応じて劣化した変圧器オイルを交換してください

ほこりや外部汚染物質をきれいにします

適切なメンテナンスにより、変圧器の信頼性が大幅に向上し、ダウンタイムが短縮されます。

油入変圧器を選ぶ理由

よくある質問

1. 630KVA 6KV 油入変圧器の主な用途は何ですか?

この変圧器は、工業プラント、商業ビル、鉱山作業、変電所、インフラプロジェクト向けに電圧を 400V/415V/433V に降圧する 6KV 中圧配電システムで広く使用されています。

2. 630KVA 変圧器はどのような負荷容量をサポートできますか?

630KVA の変圧器は通常、約 500KW の負荷をサポートします (力率 0.8 に基づく)。中規模の工場、生産工場、地域の配電システムに適しています。

3. 変圧器は全負荷で継続的に動作できますか?

全負荷でも動作できますが、連続 100% 負荷は推奨されません。より長い耐用年数とより低い熱ストレスを確保するには、最適な動作範囲は 70% ～ 85% の負荷です。

4.変圧器は過負荷状態に対処できますか?

短期的な過負荷には耐えられますが、絶縁寿命が短くなり、温度上昇が増加する可能性があるため、長期的な過負荷動作はお勧めできません。

5.再生可能エネルギープロジェクトに適していますか?

はい。以下の分野で広く使用されています。

●太陽光発電所

● 風力発電システム

● エネルギー貯蔵システム (BESS)

● グリッド統合アプリケーション

6.なぜ油入変圧器が産業システムで広く使用されているのですか?

なぜなら、彼らは以下を提供するからです:

●放熱性の向上

● より高い過負荷容量

● 初期費用の削減

●長寿命化

 産業用連続配電システムに最適です。
