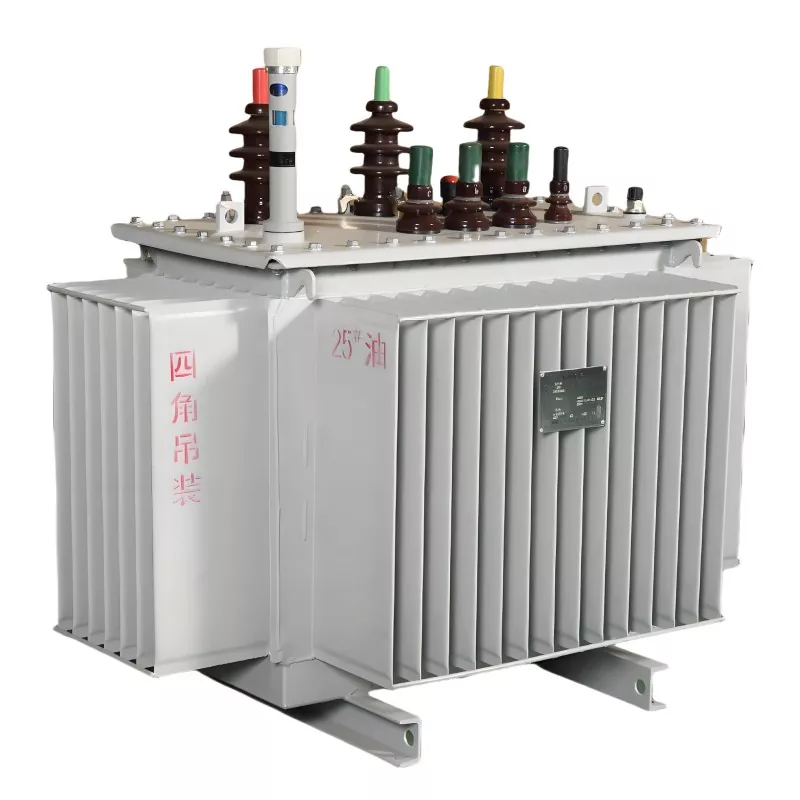

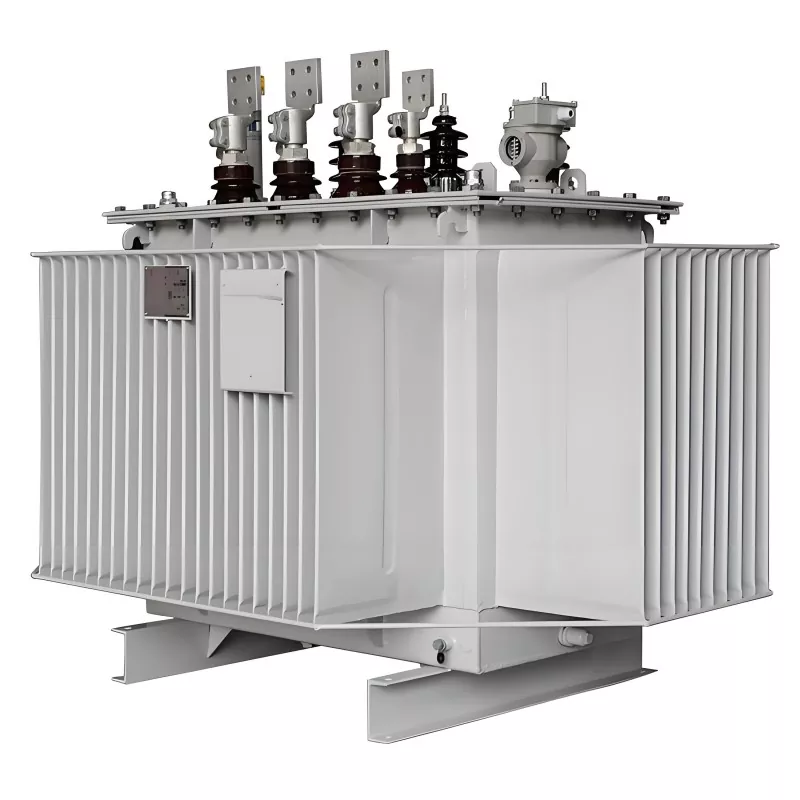

並列運転トランス

並列動作変圧器とは、2 つ以上の変圧器が同じ電気バスに接続され、特定の電気条件を満たした後に共通の負荷に同時に供給する動作モードを指します。

主な目的は次のとおりです。

電源容量の増加

システムの信頼性の向上

運用の柔軟性を高める

単一の変圧器の過負荷のリスクを軽減します

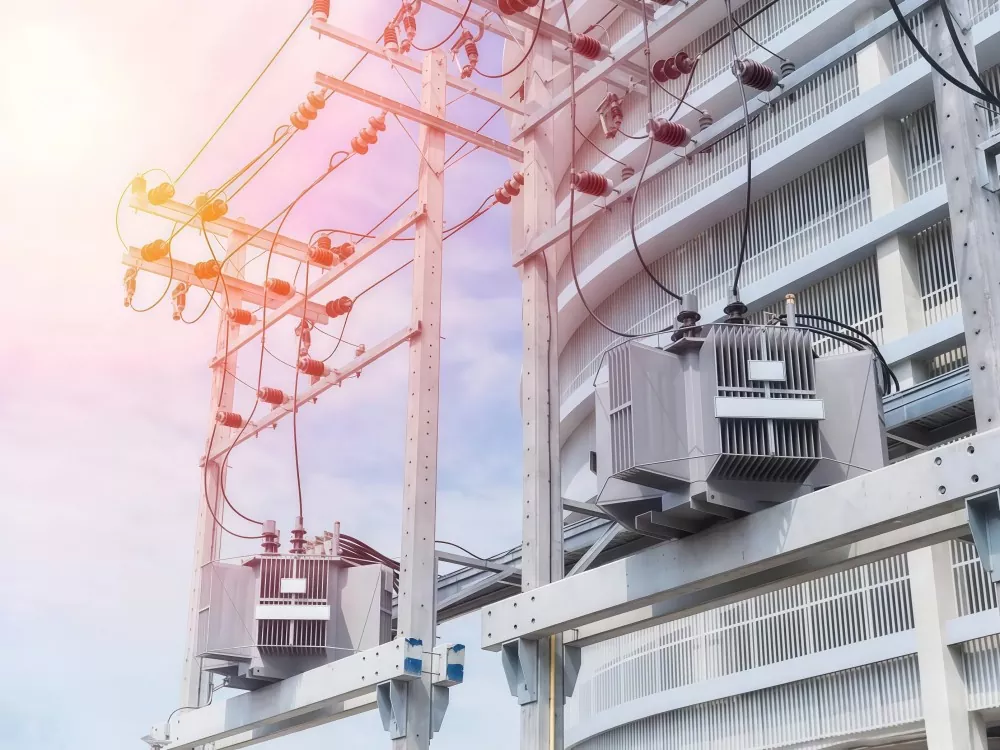

この構成は、変電所、産業用電力システム、データセンター、大規模製造施設で広く使用されています。

利点

(1) 電源信頼性の向上

1 つの変圧器が故障しても、他の変圧器が電力を供給し続けることができます。

(2) 柔軟な容量拡張

負荷需要の増加に応じて、変圧器を追加できます。

(3) 業務効率の向上

変圧器は負荷条件に基づいてオン/オフを切り替えることができ、無負荷時の損失を削減します。

(4) メンテナンスの容易化

システムを完全にシャットダウンすることなく、個々の変圧器を保守できます。

(5) コストの最適化

単一の大容量変圧器への投資が不要になります。

ベクトルグループマッチング

並列変圧器の動作における最も重要なルールは何ですか?ベクトル グループを一致させます。

ベクトル グループは、文字と数字 (Dyn11、Yyn0 など) を使用して巻線接続を記述します。最初の文字: 高電圧巻線のセットアップ。 2文字目：低圧側。数字は位相の変位を 30 度刻みで示します。

なぜそれが重要なのか？

異なるベクトル グループを持つ 2 つの変圧器を並列に配置すると、それらの二次電圧は適切に調整されません。偶数 30 度の位相オフセットにより、ユニット間に循環電流が発生します。これらの電流は巻線を流れますが、 有用な負荷はゼロです。結果: 過熱、エネルギーの無駄遣い。

中国の広辺工場ではこの問題を定期的に発見しています。お客様は任意の 2 つの変圧器を想定しています 一緒に走れる――それは真実ではない。 Transformer の同期はここから始まります。このチェックをスキップすると、 変圧器の並列接続は、解決するよりも多くの問題を引き起こします。

例: Dyn11 ユニットは Yyn0 変圧器と並行して動作しません。位相差により激しい循環が発生する 流れ — それを回避する方法はありません。

実践的なアドバイス

並列運転変圧器用に 2 番目の変圧器を購入する前に、既存のユニットのベクトル グループを確認してください。 購入仕様書に記入してください。新しい機器を選択する場合は、適合するベクトル グループを明示的に指定します。 互換性はオプションではありません。

当社の広辺工場では、中国の顧客がこれを確認せずに変圧器を注文しているのを見てきました。 詳細。その後、変圧器の負荷分散がなぜ失敗したのか疑問に思って電話をかけてきました。基本を飛ばさないでください。

インピーダンスマッチング

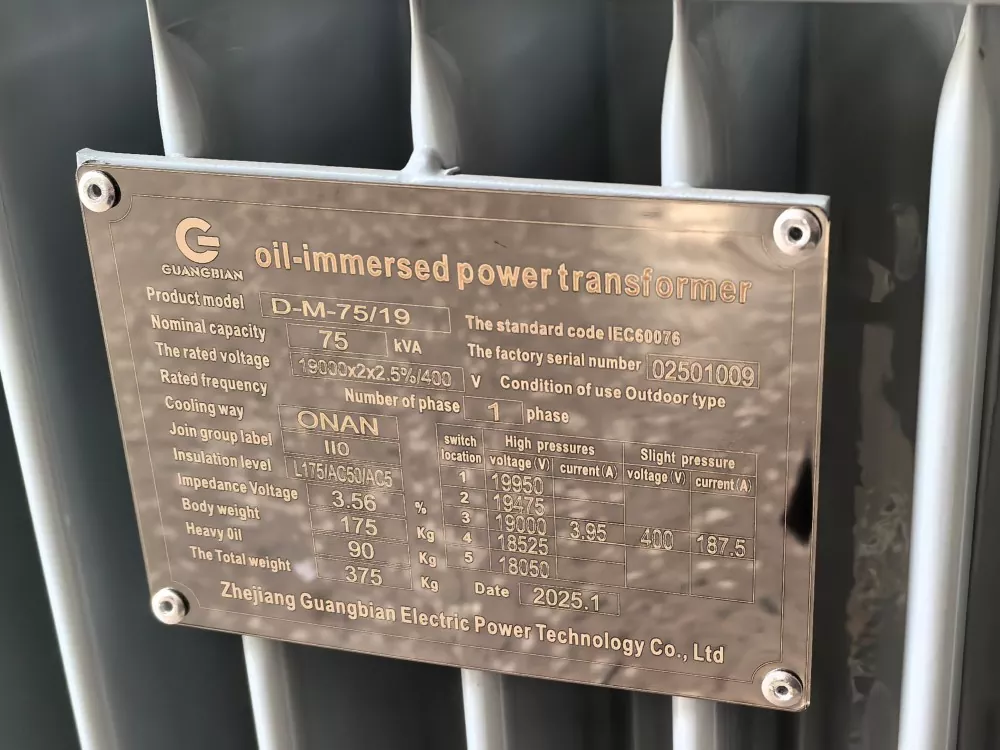

適切な負荷分散のために、変圧器は同様のインピーダンス値 (通常は相互に 10% 以内) を必要とします。 パーセントで表示されるインピーダンスは、全負荷時の電圧降下を決定します。

1 つのユニットのインピーダンスが大幅に高い場合、そのユニットが伝送する負荷は少なくなります。もう一方はより懸命に働き、より熱く走り、 消耗が早くなります。 当社のような変圧器メーカーは、アドバイスする際に必ずインピーダンスの互換性を確認します。 複数の変圧器の動作設定について。

インピーダンスは負荷分散にどのように影響しますか?

異なるインピーダンス値を持つ 2 つの変圧器を考えます。

トランス	インピーダンス	負荷分散の結果
ユニットA	6%	シェア以上の利益を得る
ユニットB	8%	容量を下回って実行される

インピーダンスが低いトランスは、当然より多くの電流を消費します。それは基礎的な物理学です。結果？ 1台で動作します 残業をしている一方で、もう一方はほとんど貢献していないため、どちらの状況も長期的にはうまく機能しません。

試合を正しく行う

可能であれば、並列動作変圧器用に設計された同じメーカーの変圧器を購入してください。 同じ製造バッチからのユニットは通常、より厳しいインピーダンス許容差を保持します。メーカーが異なる場合?指定する 購入書類にインピーダンス値を明確に記載してください。

負荷分散の基本

整合トランスは、定格に比例して負荷を分散します。 1000kVA ユニットと 500kVA ユニットをペアにする場合は、 負荷をおよそ 2:1 に分割します。仕様が一致している場合、これが変圧器の負荷分散の仕組みです。

複数の変圧器運用システムを構築しているお客様向けに、当社の GUANGBIAN 中国の工場ではこれらのチェックを標準慣行として実行しています。インストール前に仕様を確認する 分。バランスが取れない並列変圧器バンクを修正するには?それにはさらに時間がかかります。

負荷分散に影響を与える要因

インピーダンス値: インピーダンスが低いユニットは、当然、より多くの電気負荷を受け取ります。これは変圧器の基本的な動作です。 負荷分散が機能します。
タップチェンジャーの位置: タップ設定が異なると電圧比が変化し、それがユニット間での電流の分割方法に影響します。
接続品質: 接触不良は、緩んでいるか抵抗があるかに関係なく、電流分布を歪め、並列セットアップのバランスを崩します。
温度の影響: 動作温度によりインピーダンスがわずかに変化します。だからこそ、一貫したモニタリングが効果を発揮します。

負荷分散の監視

各変圧器の二次側に電流センサーを設置して、各変圧器がどれだけの負荷を処理できるかを正確に確認します。チェックしてください 測定値を定期的に測定します - 両方のユニットが定格制限内にとどまる必要があります。注意すべき点は次のとおりです: 1 つのユニットが上昇した場合 容量が 85% を超えているのに、他の容量が 60% 未満にとどまっている場合は、何かが間違っているため、調査する価値があります。たくさんの植物が構成されています これらのしきい値でアラームが発生します。 GUANGBIAN では、並行してデプロイする場合にこのアプローチを取ることをお客様にアドバイスしています。 変圧器の構成 - 問題を後から追いかけるよりも、事前に異常を発見するほうがよいでしょう。

保護システムの調整

変圧器を並列で実行するということは、保護スキームが 2 つのレベルで機能する必要があることを意味します。個々のユニットの故障と、 より広範なシステムの問題。これを実現するメーカーを選ぶことは、あなたが思っている以上に重要です。私たちのエンジニアリングチーム GUANGBIAN は顧客と直接協力して、変圧器バンクの信頼性を維持する保護セットアップを構築します。 新たにインストールする場合でも、古い機器を改造する場合でも。

必須の保護デバイス

差動保護: 変圧器の巻線またはコア内で発生する内部故障を捕捉します。

過電流保護: 下流の短絡や高すぎる負荷が長時間動作することに対する最初の手段です。

地絡保護: 電流が意図したルートを離れてアースに向かう瞬間、この保護が作動します。
ブレーカー障害保護: 重要なフォールバック — メインの保護が通話に失敗した場合、このセカンダリ層が緩みを拾い、 障害を切り分けます。

調整の課題

変圧器を並列に実行するということは、単一の障害によってセットアップ全体が停止することがないことを意味します。保護ロジックは次のことを行う必要があります。 悪い俳優を選び出し、優秀な部隊兵士を起用する。それには、最も近いブレーカーの調整が必要です。 上流で問題が発生する前に、問題に対処する必要があります。

設定の調整

保護設定では、動作中の通常の循環電流を考慮する必要があります。あまりにも敏感に設定しすぎると、 迷惑な旅行に遭遇することになるでしょう。設定値が高すぎると、実際の障害が保護をトリガーせずにすり抜けてしまう可能性があります。 適切なバランスをとるには経験が必要です。これには中国広辺工場のエンジニアリング チームが取り組んでいます。 お客様との毎日。

一般的な問題と解決策

循環電流

問題: 外部負荷が接続されていない場合でも、変圧器は変圧器間で電流を交換します。
解決策: ベクトル グループの構成が調和しており、インピーダンス値が対応していることを確認します。に基づいて計算します 変圧器の実際の定格 - 定格値の 5 ～ 10% を超える循環電流は、 セットアップに何か問題があります。

負荷の不均衡

問題: 1 つの変圧器が定期的に必要以上の負荷を受けます。
解決策: インピーダンスのペアリング、タップ設定、接続の強さを確認してください。直列リアクトルを設置すると、 スプリットを均等方向に少しずつ戻します。

迷惑トリップ

問題: トリップは日常の操作中に、特に負荷が変化したときに発生します。
解決策: 保護スキームが適切に調整されるように設定されているかどうかを再度確認します。エネルギー補給も忘れずに 突入 — その短いスパイクは通常の 8 ～ 12 倍の電流に達する可能性があります。

インストールのベストプラクティス

システムを組み立てるときは、次の手順に従ってください。
すべての並列実行でケーブルの長さと仕様を一致させる
すべての接続を仕様に従ってトルクで締めてください - 推測しないでください
電源を投入する前にベクトル グループ構成をテストする
完全なハンドオーバーの前に監視された負荷分散テストを実行する
後で参照できるように、設定とテストデータを書面で記録しておきます。

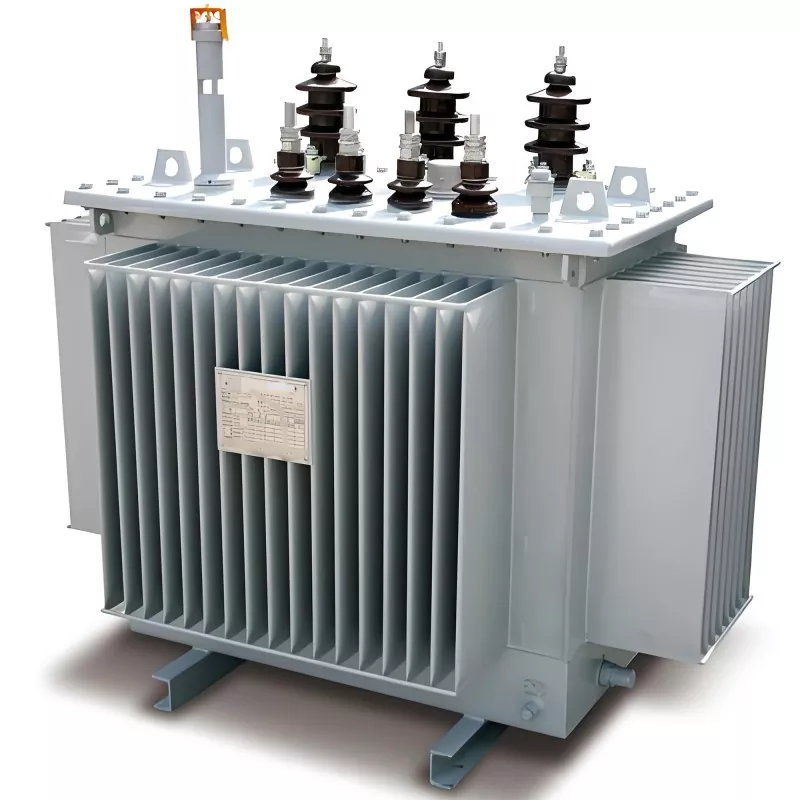

私たちの工場

よくある質問

Q1: 並列トランスは同じ型式である必要がありますか?

必ずしも一致する必要はありませんが、電圧比、インピーダンス、ベクトル グループが一致する必要があります。

Q2: 異なる容量の変圧器を並列運転できますか?

はい。ただし、負荷分散のバランスを確保するために、容量比は通常 3:1 を超えないようにしてください。

Q3: 並列運転すると損失が増加しますか?

軽負荷条件下では無負荷損失が増加する可能性がありますが、柔軟な動作により全体の効率が向上します。

Q4: 並列運転で最もよくある問題は何ですか?

循環電流、不均一な負荷分布、位相の不整合。

並列動作変圧器は、技術的要件が注目される場合に、容量拡張戦略としてうまく機能します。ベクトル グループを調整し、インピーダンス値を一致させ、負荷分散を計画し、保護スキームを調整する - これらの要素を組み合わせることで、強固な設置が実現します。これらの要件を理解しているエンジニアは、自信を持って並列変圧器バンクを指定、設置、運用し、長年にわたる信頼性の高いサービスを提供できます。 GUANGBIAN は、中国の生産施設からの実践的なノウハウを備えたメーカーであり、長距離に対応するシステムを構築するために何が必要かを理解するパートナーとして待機しています。
