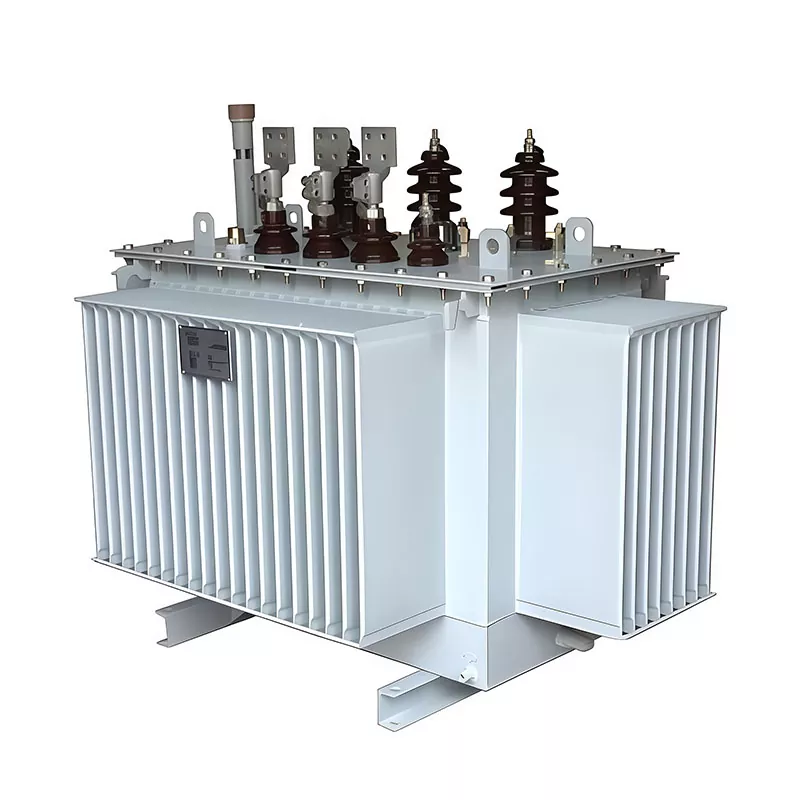

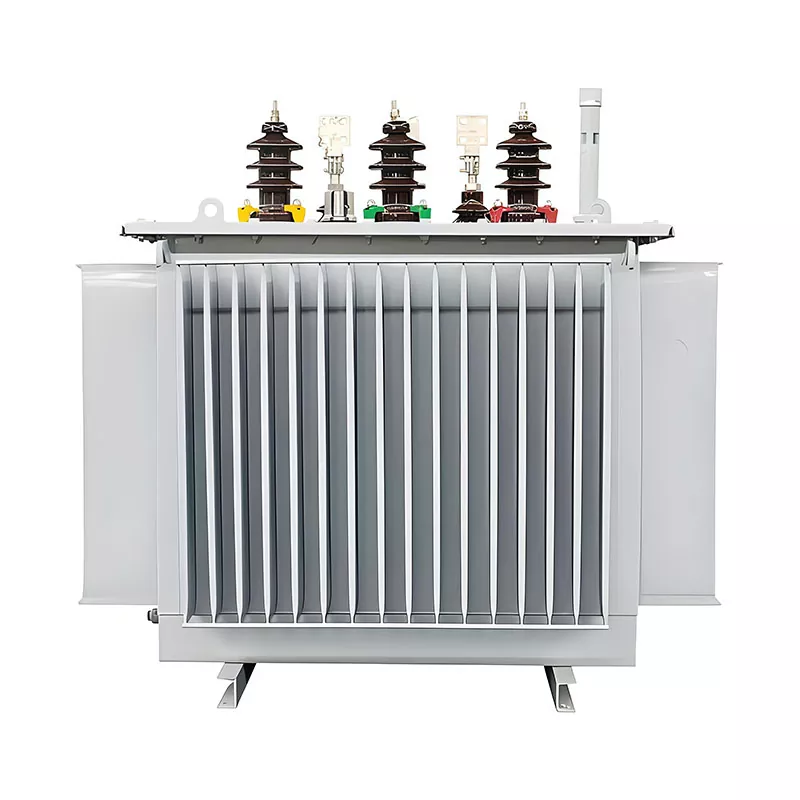

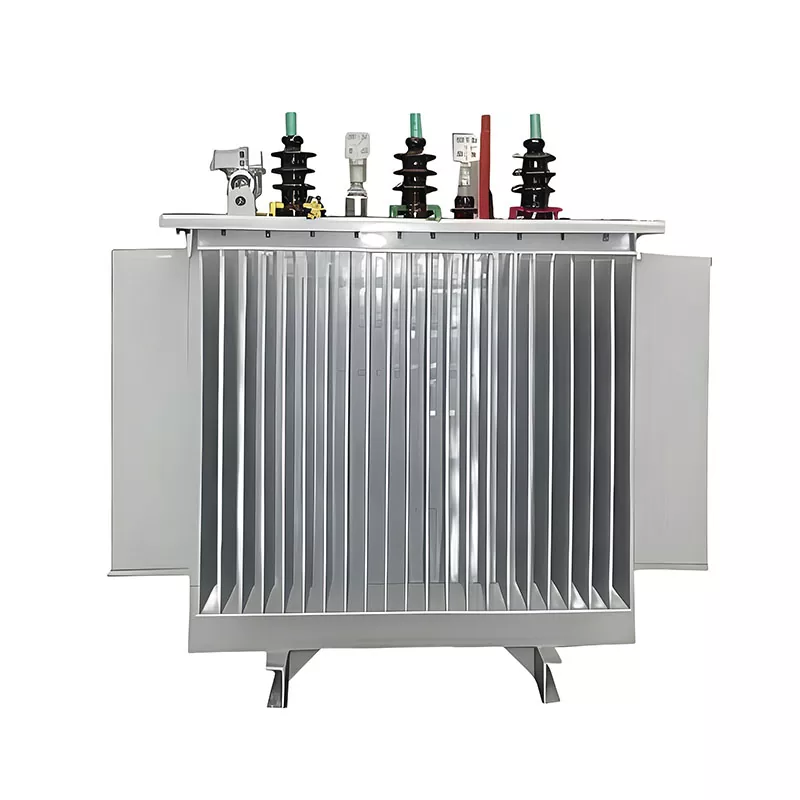

75KVA油入変圧器

75kVA 油入変圧器は、6kV ～ 35kV の一次電圧と 400V または 480V などの二次出力を備えた柔軟な降圧ソリューションで、さまざまなグリッド要件に合わせてカスタマイズされています。 50Hz と 60Hz の両方のシステムをサポートしているため、複数市場のプロジェクトに適しています。

広ビアン工場では、通常、ユニットは負荷条件に応じて Dyn11 または Yyn0 ベクトル グループを使用して設計されており、混合負荷または単相負荷には Dyn11 が推奨されます。インピーダンスは通常 4.5% ～ 6% で、障害保護と動作効率のバランスをとり、産業および公共用途での安定した電力供給を実現します。

パフォーマンスに影響を与える構造の詳細

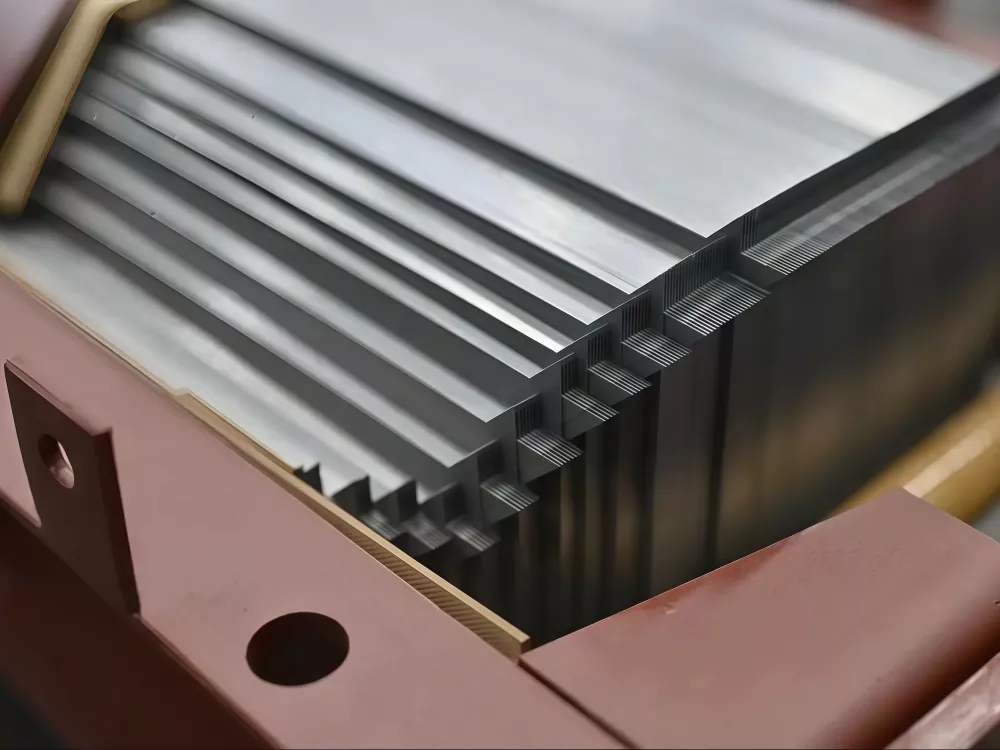

75kVA 油入変圧器の性能は主に主要な構造の詳細によって決まります。安定した磁気性能を実現するために冷間圧延シリコン鋼コアを使用しており、コストと効率の要件に応じて巻線には銅またはアルミニウムを使用できます。

銅巻線は優れた導電性を実現し、数千回の負荷サイクルにわたる熱疲労に対する耐久性が優れています。一方、アルミニウム巻線は依然としてコスト重視のプロジェクトに利用されています。中国の GUANGBIAN 生産施設では両方の構成を供給しており、用途に合わせて適切なサイズに設定されていれば、どちらの材料も 20 年の耐用年数を軽く超えることができます。

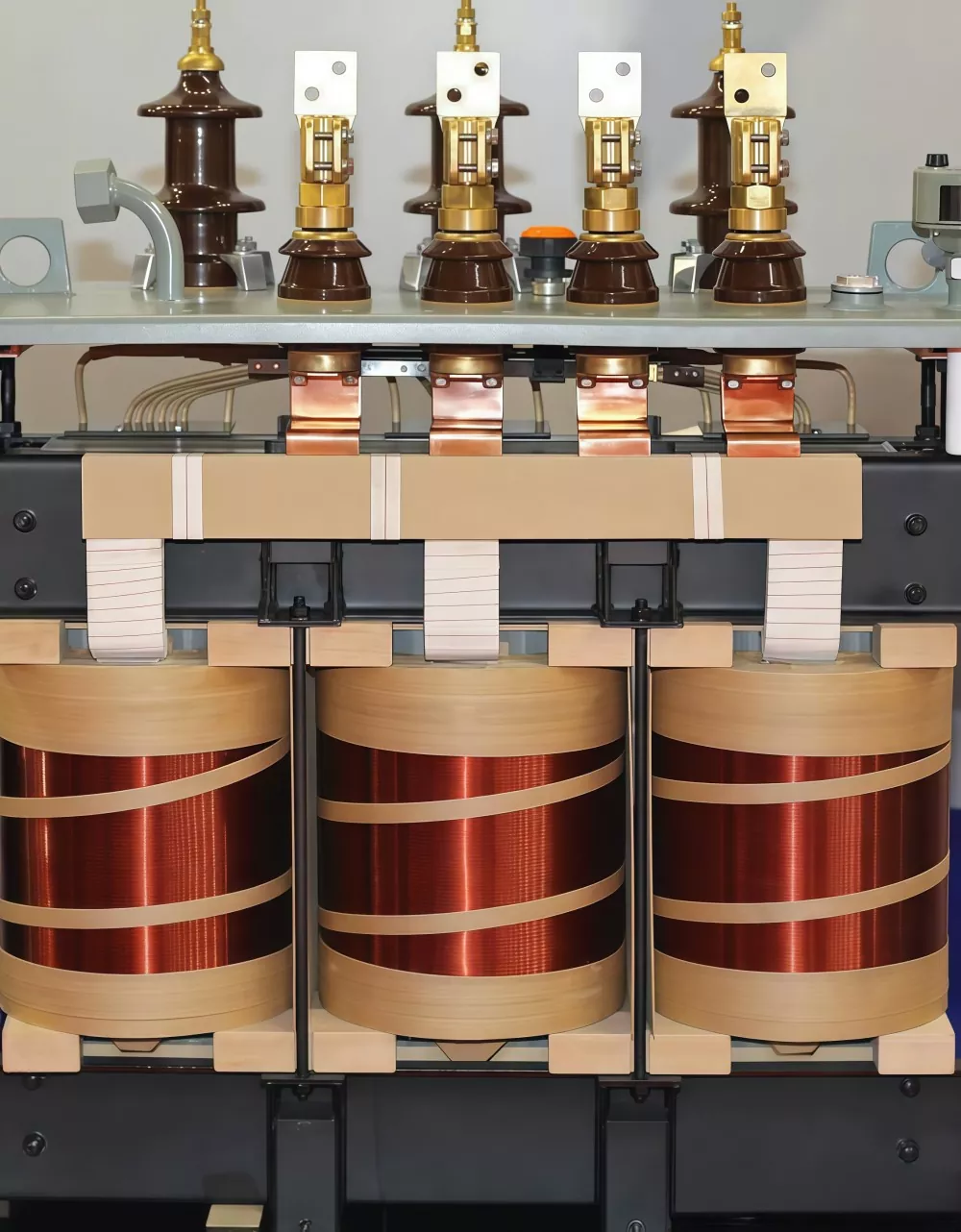

広ビアン工場では、導電性と熱耐久性を向上させるために銅巻線が一般的に使用されており、予算プロジェクトではアルミニウムも利用できます。多層円筒巻線構造を採用し、短絡強度と機械的安定性を向上させています。

真空オイル含浸を使用して絶縁システム内の空隙を排除し、部分放電を低減し、耐用年数を延長します。これらの設計選択により、産業用負荷条件下での長期信頼性と安定した動作が保証されます。

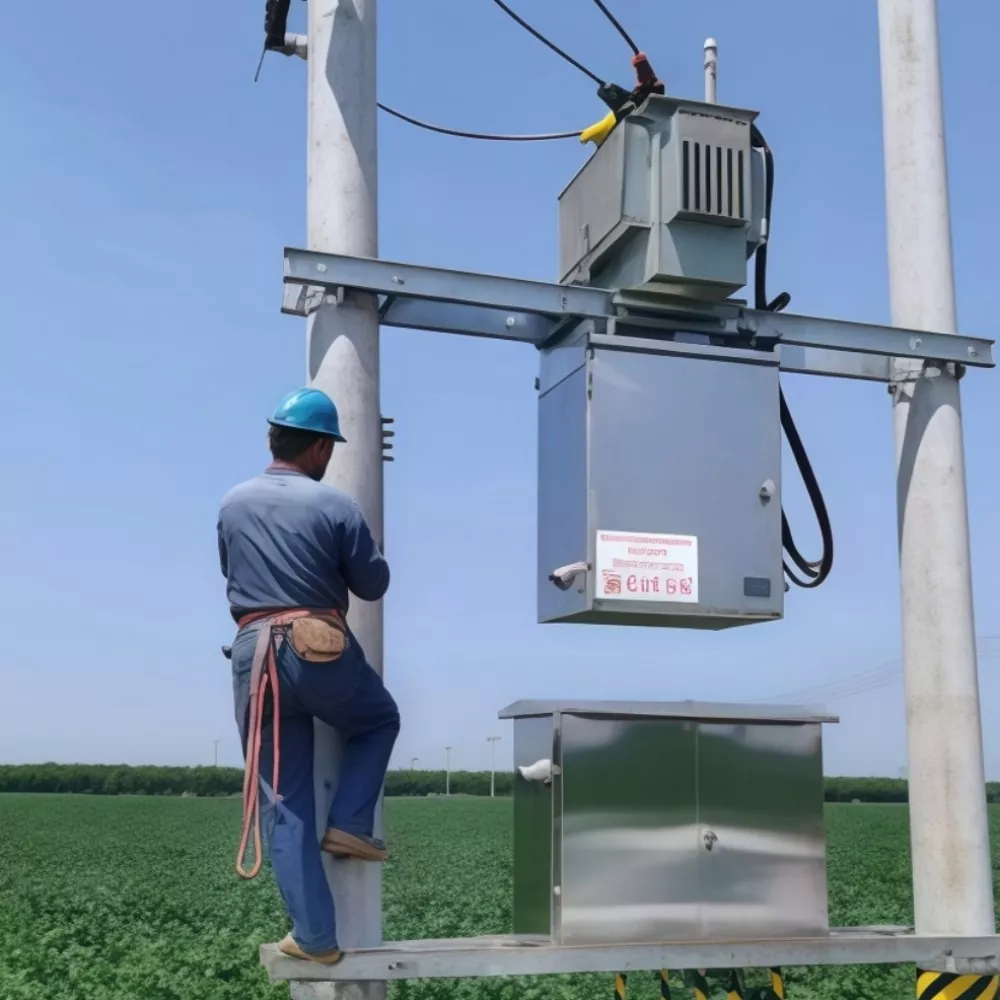

75kVA 油入変圧器の設置上の注意

適切な設置は長期的なパフォーマンスと信頼性に直接影響します。重要なポイントは次のとおりです。

基礎のレベリング:振動や異音、ガスケットへのストレスなど、経年による油漏れの原因となりますので、取付ベースの公差は2mm以内にしてください。

オイルレベルチェック:オイル量低下や過熱のリスクを防ぐために、最初の開梱時の測定値だけでなく、実際の周囲温度条件下でオイル レベルを確認してください。

安定した配置:動作中や短絡状態時の機械的ストレスを軽減するために、ユニットがしっかりと固定されていることを確認してください。

通電前検査：安全な起動を確保するために、試運転前にすべての端子、シール、絶縁状態を確認してください。

広ビアン工場の標準業務では、すべての 75kVA 変圧器が現場アプリケーションで安全かつ一貫して動作することを保証するために、これらの設置チェックが重視されています。

実践ポイント

知る価値のあるすべてを網羅したカタログの説明はありません。注文後に問題になりがちないくつかの実践的なポイント 配置されます:

出荷スケジュール  ほとんどのユニットは上海から発送されます。東南アジアの目的地については、港から港まで 2 ～ 3 週間かかります。中東 アフリカの場合はさらに長くなり、文書処理を考慮すると 4 ～ 5 週間になります。これをプロジェクトに組み込む スケジュールが直前になって混乱することを避けます。

輸出梱包。 中国の GUANGBIAN 施設では、標準慣行として ISPM 15 準拠の木箱を使用しています。それは以下をカバーします 目的地要件の大部分。しかし、あなたのプロジェクトが植物検疫がより厳しい国で行われている場合は、 オーストラリアとニュージーランドのプロトコルが思い浮かびますが、書類が検査と一致するように事前にお知らせください。 税関で直面する基準。

共通のサービスリクエスト。 私たちが最も頻繁に対応するアフターセールス問い合わせは何ですか?外部接続の問題とオイルレベルの不一致。どちらでもない 致命的な事態に陥る傾向があり、通常は定期検査で早期に発見されます。それでも定期的なメンテナンスを実施する 初日から小さな観察が計画外のダウンタイムになることを防ぎます。

海外のメーカーから 75KVA 変圧器を調達する場合、これらの運用の詳細が重要になります。 技術仕様と同様です。適切な工場パートナーは、お客様に発見を任せるのではなく、それらを予測します。 それらは自分で行います。

コミットする前に尋ねるべき質問

仕様書が発注書になる前に、いくつかの考慮事項によって、スムーズなプロジェクトと問題のあるプロジェクトが区別される傾向があります。 もの:

インストールポイントの障害レベル。 ローカル ユーティリティがこの数値を提供できます。変圧器の短絡耐性定格が重要であるため、 障害イベント中にグリッドが投げることができるものと一致するか、それを超える必要があります。

予想される負荷の増加と効率の目標。 予想される負荷損失と無負荷損失はどれくらいですか?事前に適切なマージンを積み立てると、多くの場合コストがかかります 小型ユニットを 2 年後に交換するよりも少ない費用で済みます。

リードタイムの​​現実。 標準的な 75KVA 油入変圧器の場合、通常、中国の広辺工場で生産が行われます。 ご注文確認後2～3週間程度。これは単純な仕様を前提としています。カスタムでレイヤリングを開始したら インピーダンス値、非標準のベクトル グループ、または追加の監視装置が含まれる場合、タイムラインは長くなります。それを考慮に入れる 調達スケジュール。

適切なメーカーは、単に見積もりを渡すだけではありません。見積もり後に予想外の事態が起こらないよう、質問をサポートします。 機器が現場に到着します。

私たちの工場

板金ワークショップ

箔巻き工房

巻き工房

ワインディングオーブン工房

変圧器組立作業場

変圧器試運転ワークショップ

よくある質問

Q1: 75kVA 変圧器は何に使用されますか?

中電圧の電力を産業用および商業用途に使用可能な低電圧レベルに降圧するために使用されます。

Q2: 50Hzと60Hzの両方のシステムをサポートできますか?

はい、プロジェクトの要件に応じて、どちらの周波数でも設計できます。

Q3: 油入変圧器の寿命はどれくらいですか?

適切な設置とメンテナンスを行った場合、通常は 20 年以上使用できます。

Q4: 銅巻線とアルミニウム巻線の違いは何ですか?

銅は導電性と耐久性に優れていますが、アルミニウムはコスト効率が優れています。

広辺工場を選ぶ理由?

長期的なパフォーマンスを維持するには、信頼できるメーカーを選択することが重要です。

●中国からの工場直送

● 電圧と構造のフルカスタマイズ

●厳格な品質管理体制

● グローバル プロジェクトへの輸出経験

●設置・選定の技術サポート

Guangbian は、安定したコスト効率の高い変圧器ソリューションを海外のバイヤーに提供します。
