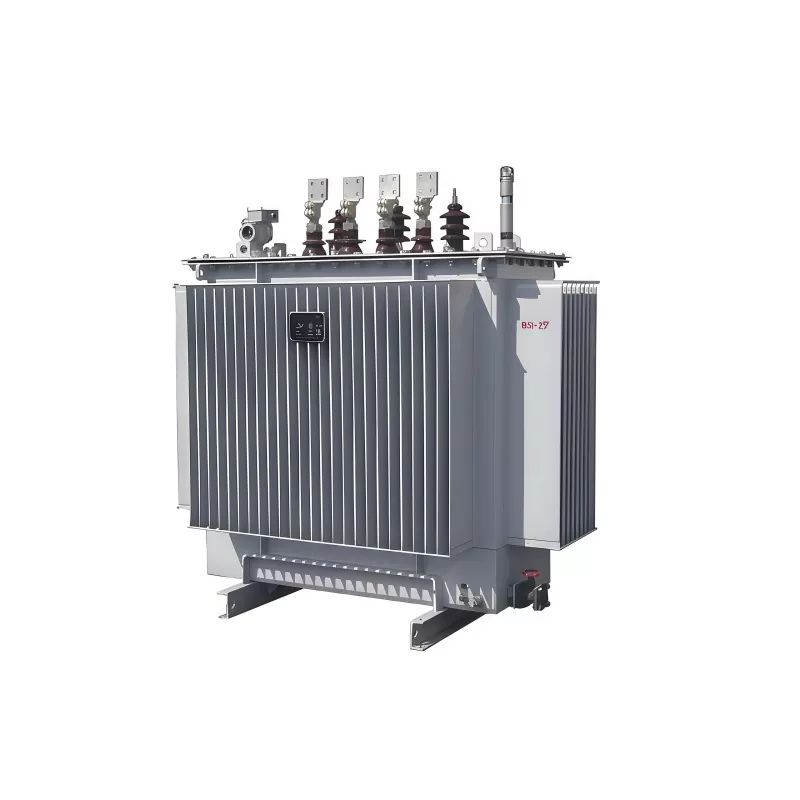

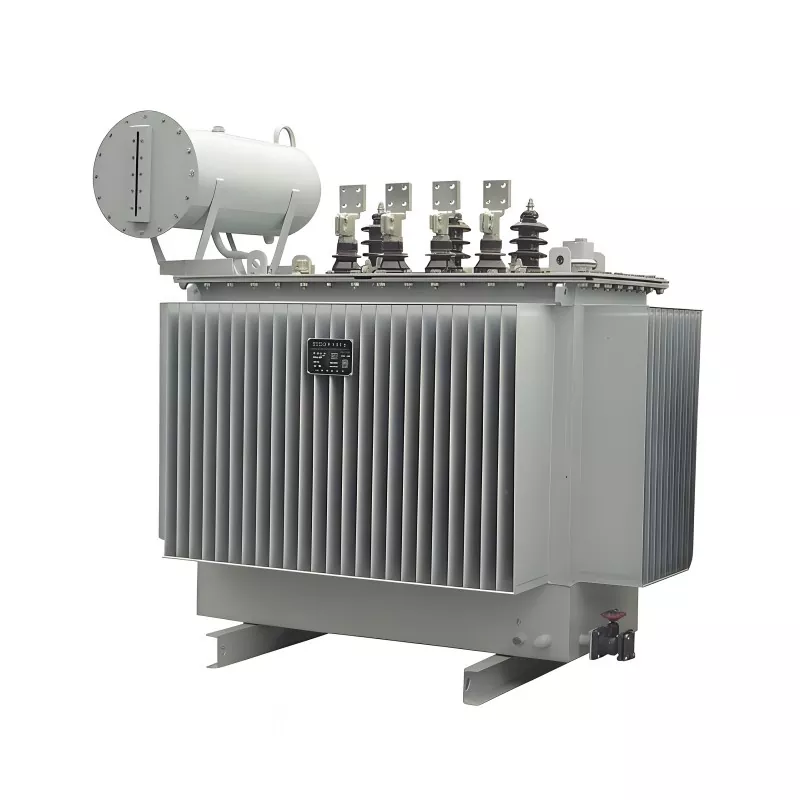

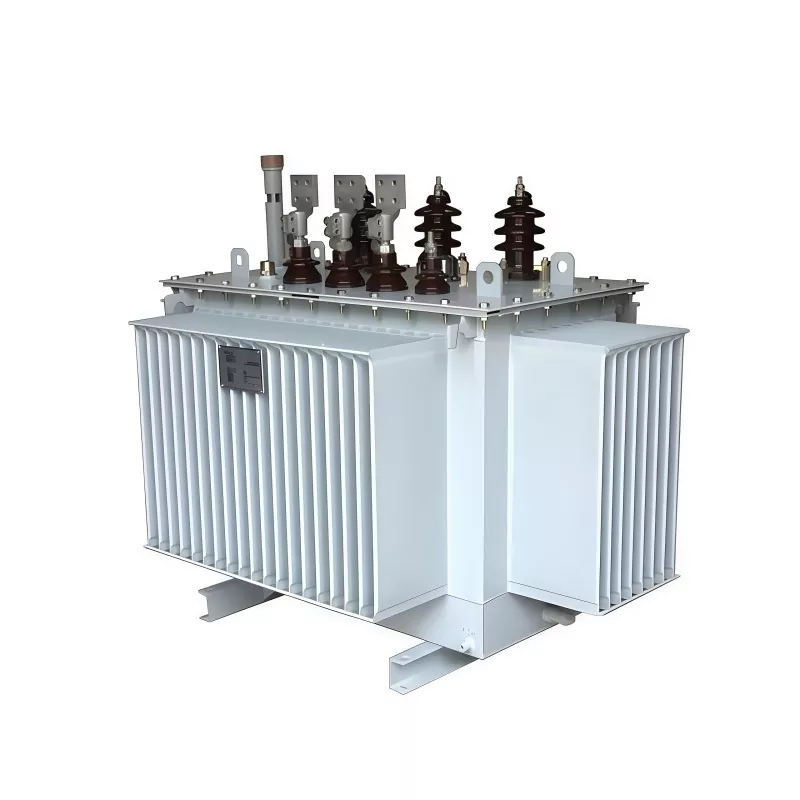

800KVA 15KV 油入変圧器

800kVA 15kV 油入変圧器は、中電圧 (15kV クラス) を産業用、商業用、およびユーティリティ用途に使用可能な低電圧レベルに降圧するように設計された三相配電変圧器です。

絶縁媒体と冷却媒体として変圧器油（鉱物油または代替絶縁油）を使用します。オイルは自然に循環して巻線から発生する熱を放散し、連続負荷条件下でも安定した性能を保証します。

主な特徴は次のとおりです。

定格容量：800kVA

一次電圧：15kVクラス（13.8kV/15kV系共用）

冷却方式：油浸自冷（ONAN）

高効率・低損失設計

強力な過負荷能力と長寿命

信頼性、放熱性、耐久性が重要な配電ネットワークで広く使用されています。

工場での試験基準

巻線抵抗試験

各ユニットは、直流抵抗テスターとダブルアームブリッジを使用して巻線抵抗をチェックするテストが行​​われます。これにより、800kVA 15kV 油入変圧器の内部に製造上の欠陥や接続の緩みがないことが保証されます。

電圧比と位相シフトの検証

変圧比試験器、工業用周波数電源、電圧計を使用して、一次電圧比と二次電圧比が設計値と一致していること、およびベクトルグループの接続が正しいことを確認します。

短絡インピーダンスおよび負荷損失テスト

短絡試験は、インピーダンス特性と負荷損失を確認するために実行されます。これにより、変圧器の性能が設計および動作要件を確実に満たすようになります。

無負荷損失および無負荷電流テスト

二次側を開放し、一次側に定格電圧を印加した状態で、無負荷損失と電流を測定し、合意された性能データに準拠していることを確認します。

すべてのテストが完了すると、各ユニットの工場テストレポートが発行されます。不適合品はすべて再加工され、再テストされます。

GUANGBIAN は厳格な品質管理を維持し、すべての変圧器が完全にテストされ、信頼性の高い長期動作が可能な状態で工場から出荷されることを保証します。

広辺変圧器工場試験装置

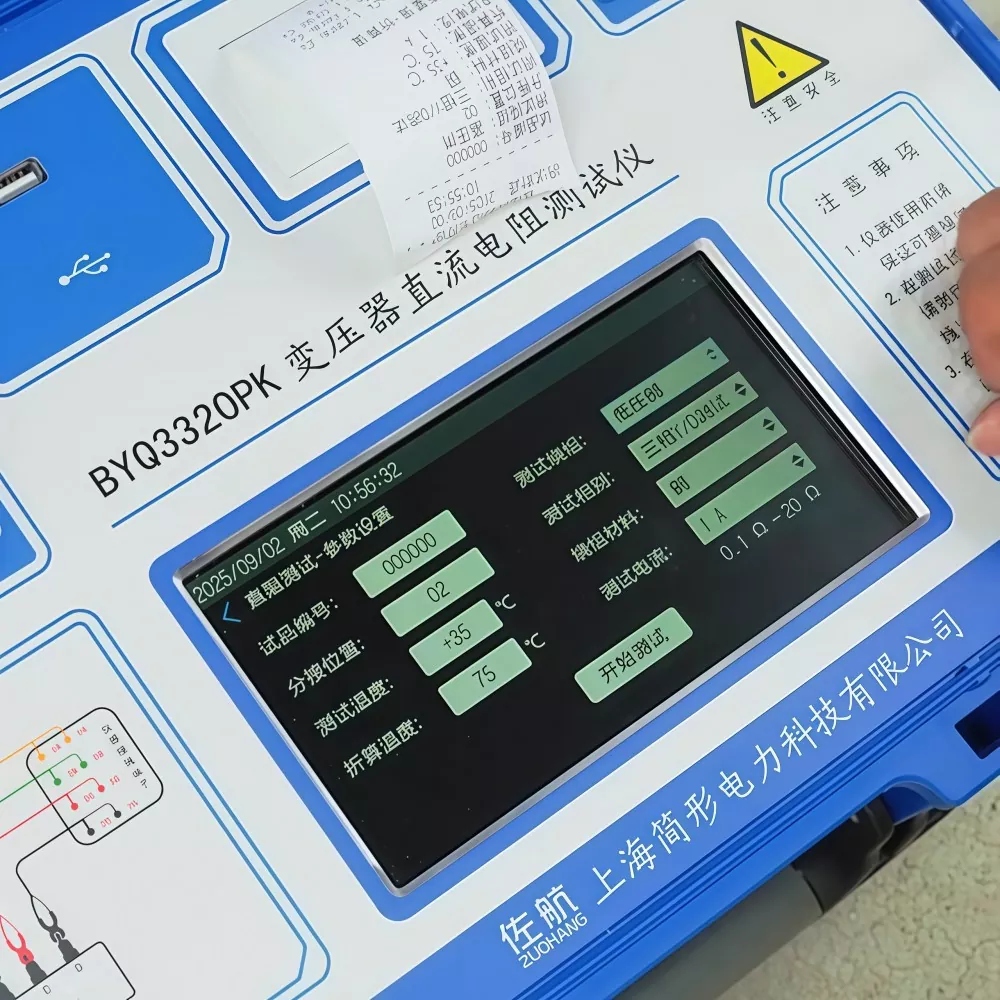

直流抵抗計

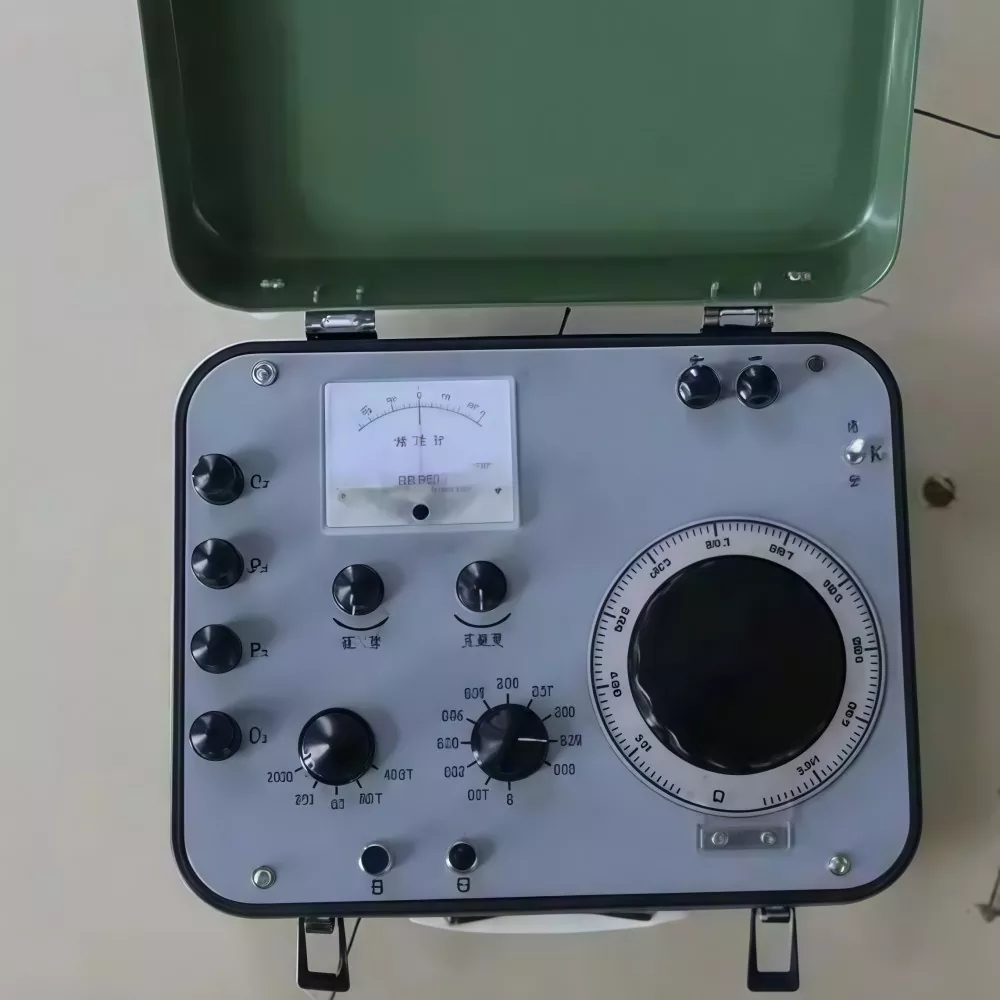

ケルビンブリッジ

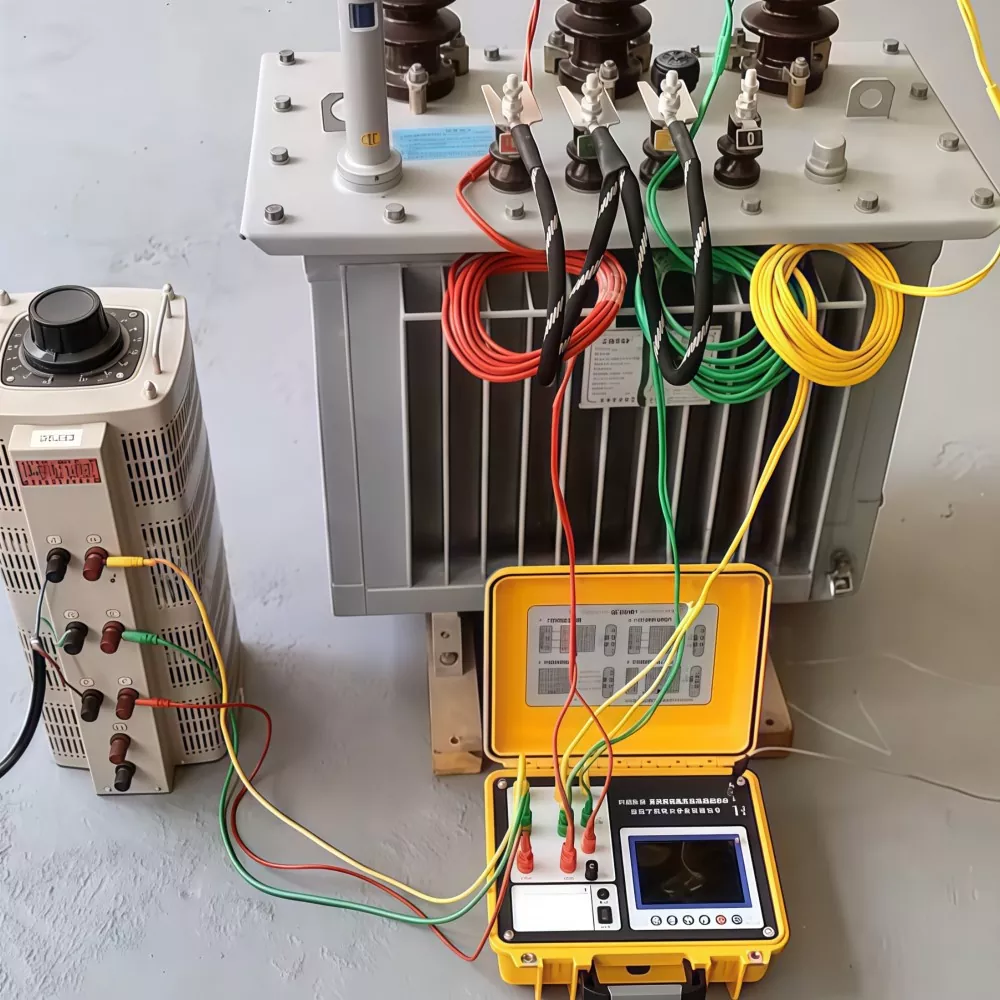

変圧比テスタと電源周波数調整可能な定電圧電源

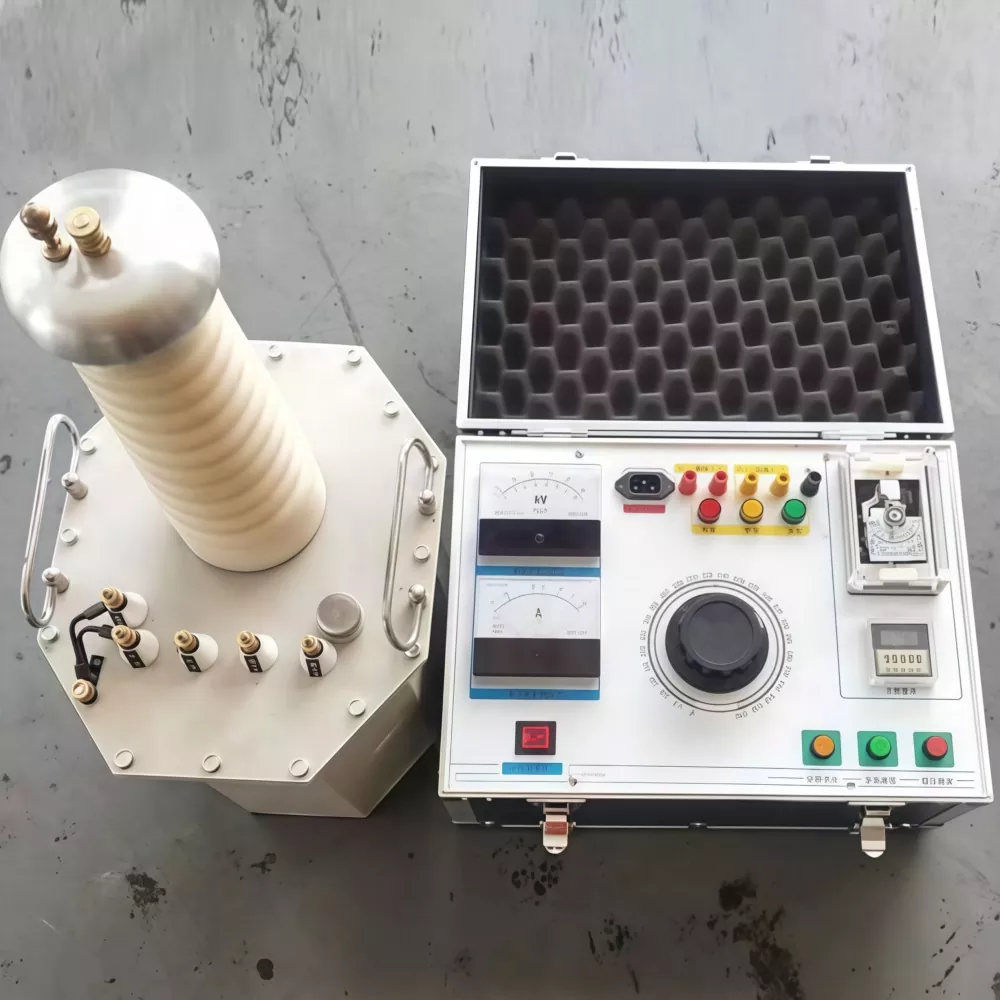

励磁トランスと多周波発電機

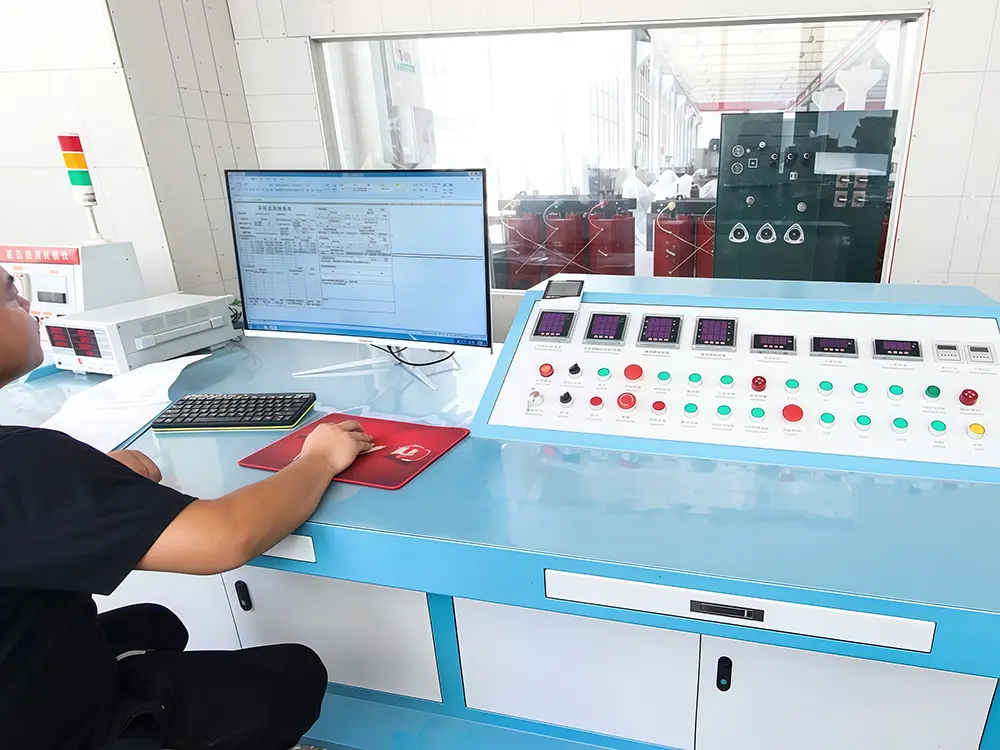

広辺変圧器総合試験ワークショップ

技術文書

私たちの工場

板金ワークショップ

箔巻き工房

巻き工房

ワインディングオーブン工房

変圧器組立作業場

変圧器試運転ワークショップ

よくある質問

Q1: 800kVA 15kV 変圧器の主な機能は何ですか?

中圧電力 (15kV クラス) を、産業および商業システムにおけるエンドユーザーの消費に適した低電圧レベルに降圧します。

Q2：なぜ乾式変圧器ではなく油入変圧器を使うのですか？

油入変圧器は以下を提供します。

●放熱性の向上

● より高い過負荷容量

●絶縁寿命が長い

● 重負荷時の運用ロスの低減

屋外および大容量の用途に適しています。

Q3: この変圧器は屋外設置に適していますか?

はい。油入変圧器は、密閉タンク、腐食防止、耐候性構造を備えた屋外使用向けに設計されています。

Q4：どのようなメンテナンスが必要ですか？

定期的なメンテナンスには次のものが含まれます。

●オイルレベルとオイル品質のチェック

●絶縁抵抗試験

●温度監視

●ブッシュと端子の検査

Q5: 過負荷状態に対処できますか?

はい、短期の過負荷容量は設計と冷却条件に応じてサポートされますが、継続的な過負荷は推奨されません。
