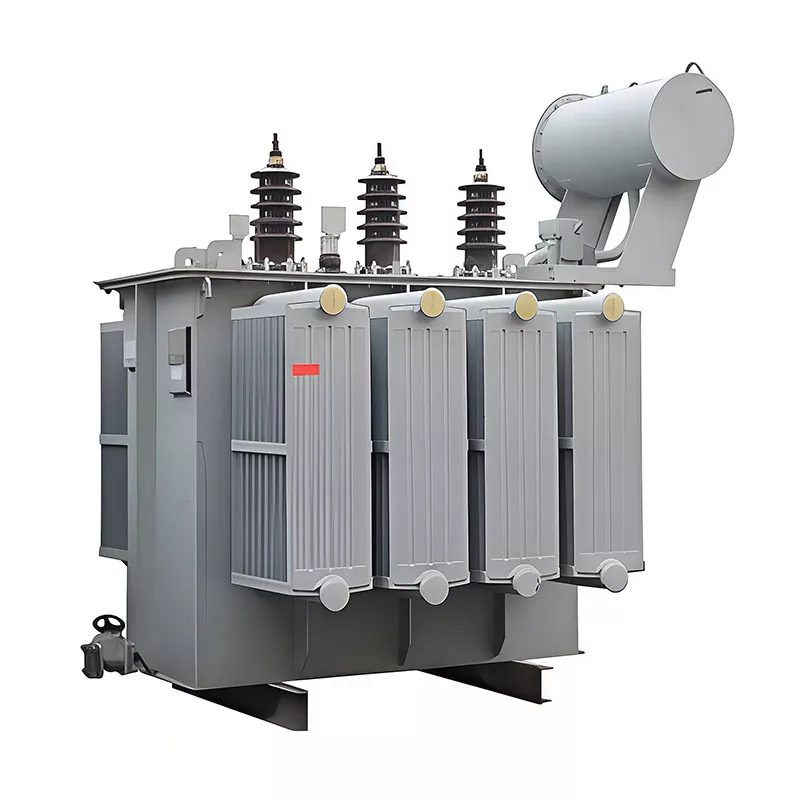

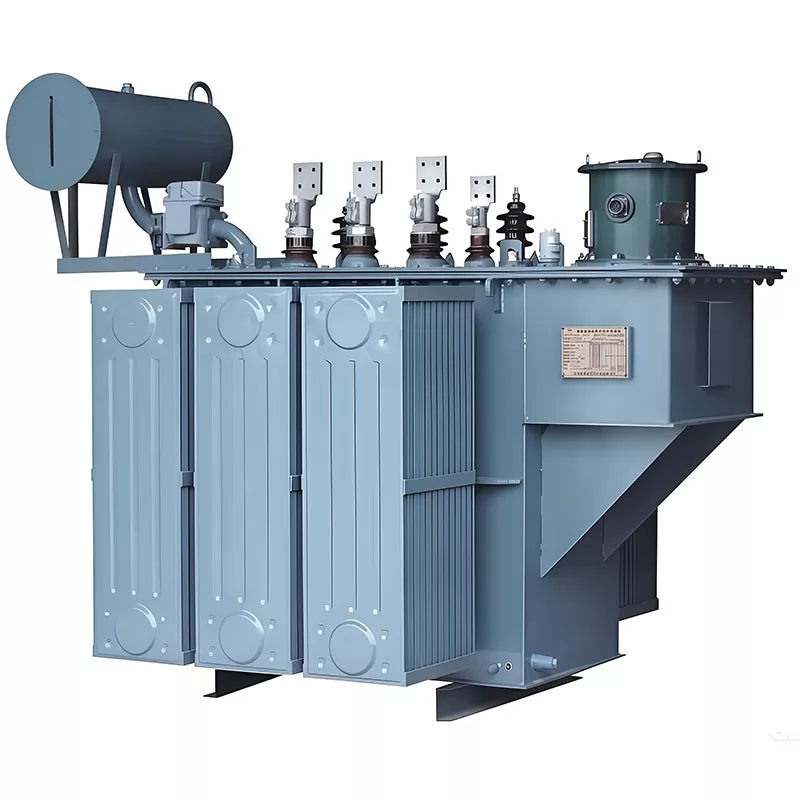

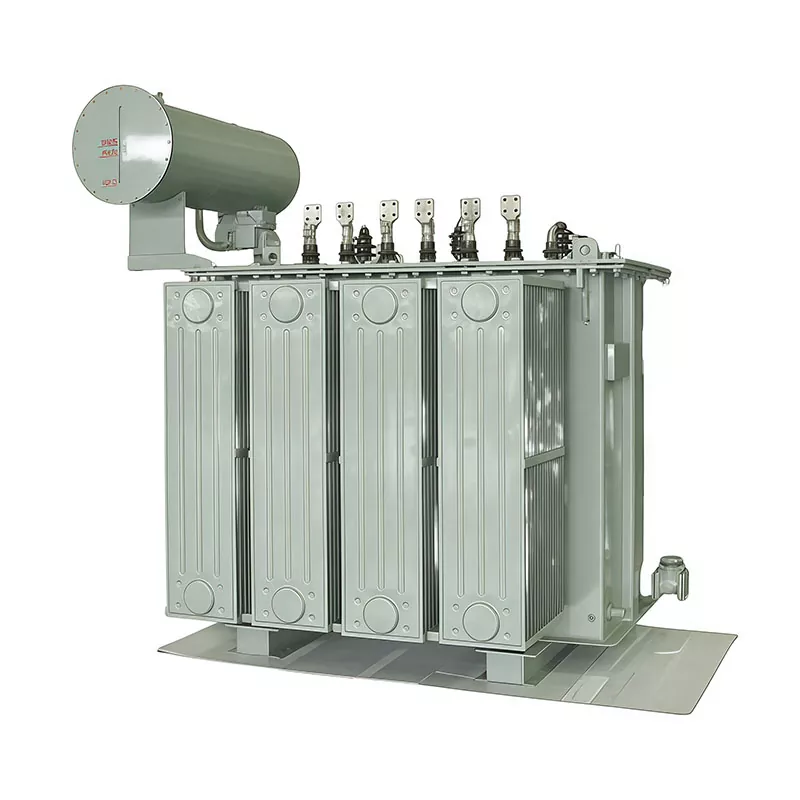

2500kVA 35kV 油入配電変圧器

2500kVA 35kV 油入配電変圧器は、定格容量 2500kVA、高圧側定格 35kV の油入配電変圧器です。

絶縁油を利用して電気絶縁と放熱を同時に実現し、高圧の電気エネルギーを中低圧のエネルギーに確実に変換し、電力系統の配電部門に広く採用されています。

主な特徴:

タイプ: 油入配電変圧器

容量：2500kVA（中～大規模配電容量）

定格電圧: 35kV 高電圧入力

機能: 変圧 + 配電 + 安定した電力供給

冷却方式：変圧器油の循環による放熱（通常はONAN）

アプリケーションシナリオ: 送電網配電、工業団地、変電所、エネルギープロジェクトなど。

コア機器の選択要件

東南アジア、中東、アフリカ、ラテンアメリカ全域で、工業団地、送電網アップグレードプロジェクト、商業開発、再生可能エネルギーの統合により、35kV/0.4kV 降圧変圧器の需要は増加し続けています。

ほとんどの購入者にとって、選択基準は一貫しています。

● 高いエネルギー効率と低い営業損失

●連続運転でも長寿命です。

● 国際規格および認証への準拠

●最小限のメンテナンスで安定した屋外性能を発揮します。

GUANGBIAN S13 シリーズ (最大 2500kVA) は、これらの要件を満たすように設計されています。銅巻線構造とONAN冷却システムを採用し、35kVアプリケーションに信頼性の高い性能を提供します。 IEC60076 準拠と標準 Dyn11 ベクトル グループ構成により、さまざまな市場の EPC 請負業者やシステム インテグレーターによって広く使用されており、一般に 35kV/0.4kV 変圧器の選択リストに含まれています。

技術的パラメータ

S13 シリーズ 2500kVA 変圧器 — 完全な技術データシート:

以下の主要な仕様は一般的な調達要件と直接一致しており、ご要望に応じてプロジェクト固有のカスタマイズ オプションも提供します。

主な利点と技術的なハイライト

主な利点

エネルギー損失の低減

従来の S9 および S11 変圧器と比較して、S13 シリーズは無負荷損失を最大 30%、負荷損失を約 15% 削減し、連続使用アプリケーションにおける運用コストの削減に役立ちます。

長期プロジェクトの費用対効果が高い

24 時間年中無休の産業および公益事業の運用では、エネルギー節約によりライフサイクル コストが大幅に削減され、長期的には投資収益率が向上します。

100% 無酸素銅巻線

HV 巻線と LV 巻線は両方とも高純度銅を使用しており、導電率が向上し、熱安定性が向上し、短絡抵抗が強化されています。

連続全負荷動作向けに設計

要求の厳しい屋外環境に適した変圧器は、継続的な高負荷条件下でも安定した性能を維持します。

長寿命

耐久性のある断熱材と堅牢な構造設計で構築されており、30 年以上の信頼できる動作をサポートします。

産業用および商用変圧器の調達に最適

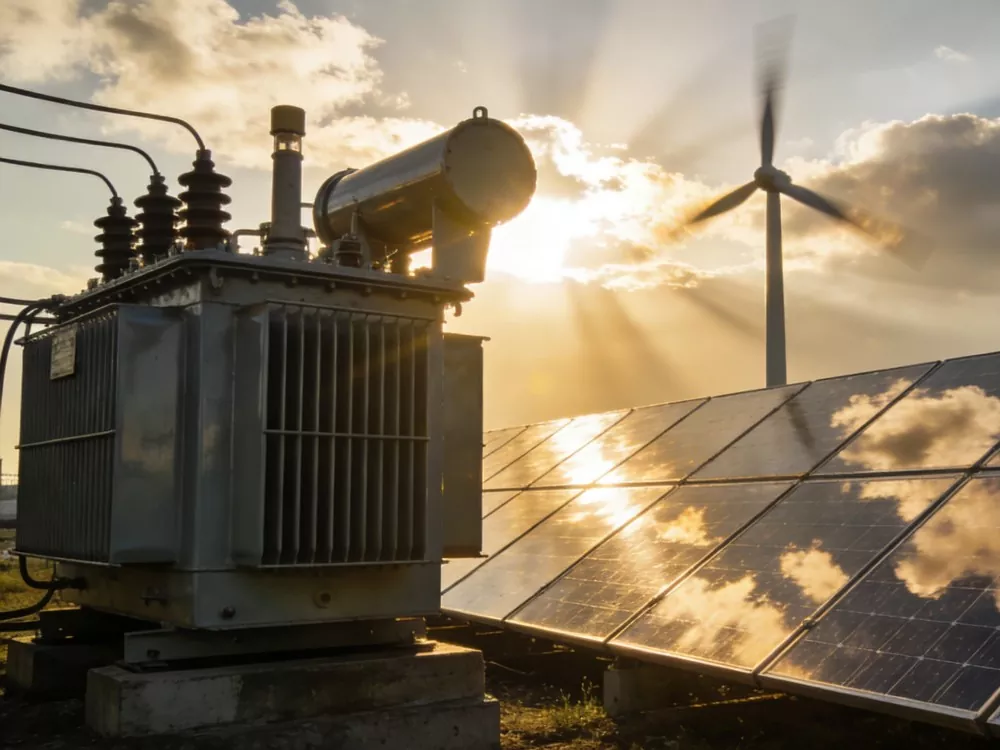

産業プラント、公共配電システム、太陽光発電プロジェクト、インフラストラクチャー電力ネットワークで広く使用されています。

信頼性の高い ONAN 冷却によるメンテナンスの少ない運用

ONAN (Oil Natural Air Natural) 冷却設計は、補助ファンやポンプなしで動作するため、機械的な故障点とメンテナンスの必要性が軽減されます。密閉タンク構造により、変圧器油を外気から守り、油の劣化を抑え、長期にわたり安定した性能を維持します。実際のアプリケーションでは、多くのユニットは最小限のメンテナンスで何年も稼働できるため、遠隔地の変電所、産業用電力システム、公共配電プロジェクトに最適です。

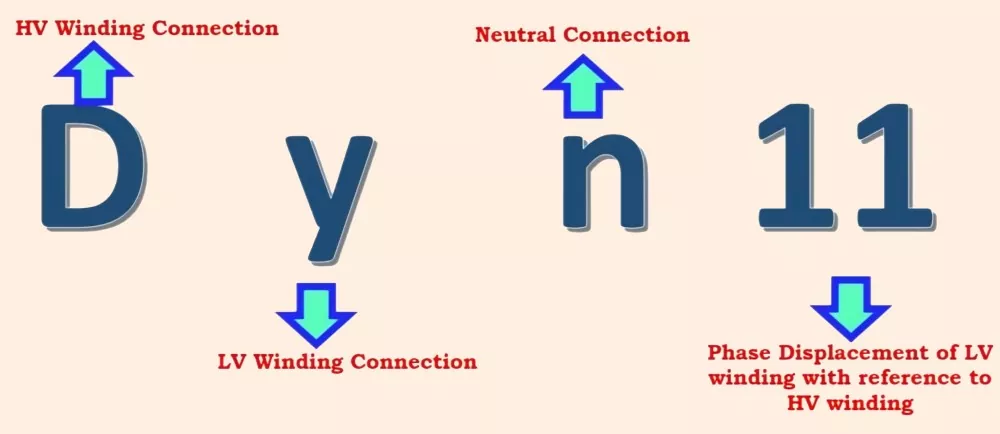

Dyn11 Vector Group - 実際に現場で役立つ理由

Dyn11 構成は、3 次高調波電流を抑制し、中性点のシフトを軽減します。これは、商用および産業用サイトの不平衡負荷における不安定性として現れる種類の現象です。また、単相負荷もより適切に処理できるため、混合負荷条件に対処する場合に大きな違いが生じます。このベクトル グループを使用すると、保護リレーの調整がより簡単になり、電力システムのセットアップ全体に安全層が追加されます。

ゼロからアウトドア対応

タンクとコーティングは、高温、多湿、潮風、粉塵に耐えるように設計されており、厳しい条件下でも安定した動作を保証します。統合された雷保護により、操作の安全性がさらに向上します。

屋外変電所、無人開閉器室、遠隔設置に適した GUANGBIAN S13-M 2500kVA 35kV 油入配電変圧器は、追加のエンクロージャやシールドを必要としないため、屋外配電プロジェクトに実用的な選択肢となります。

中国を拠点とする変圧器工場および確立された変圧器製造会社である GUANGBIAN は、東南アジア、中東、アフリカ、ラテンアメリカ全域にユニットを供給しており、IEC60076 準拠およびプロジェクト固有の要件に合わせたカスタマイズ オプションが利用可能です。データシートや技術的なディスカッションについては、お問い合わせください。

私たちの工場

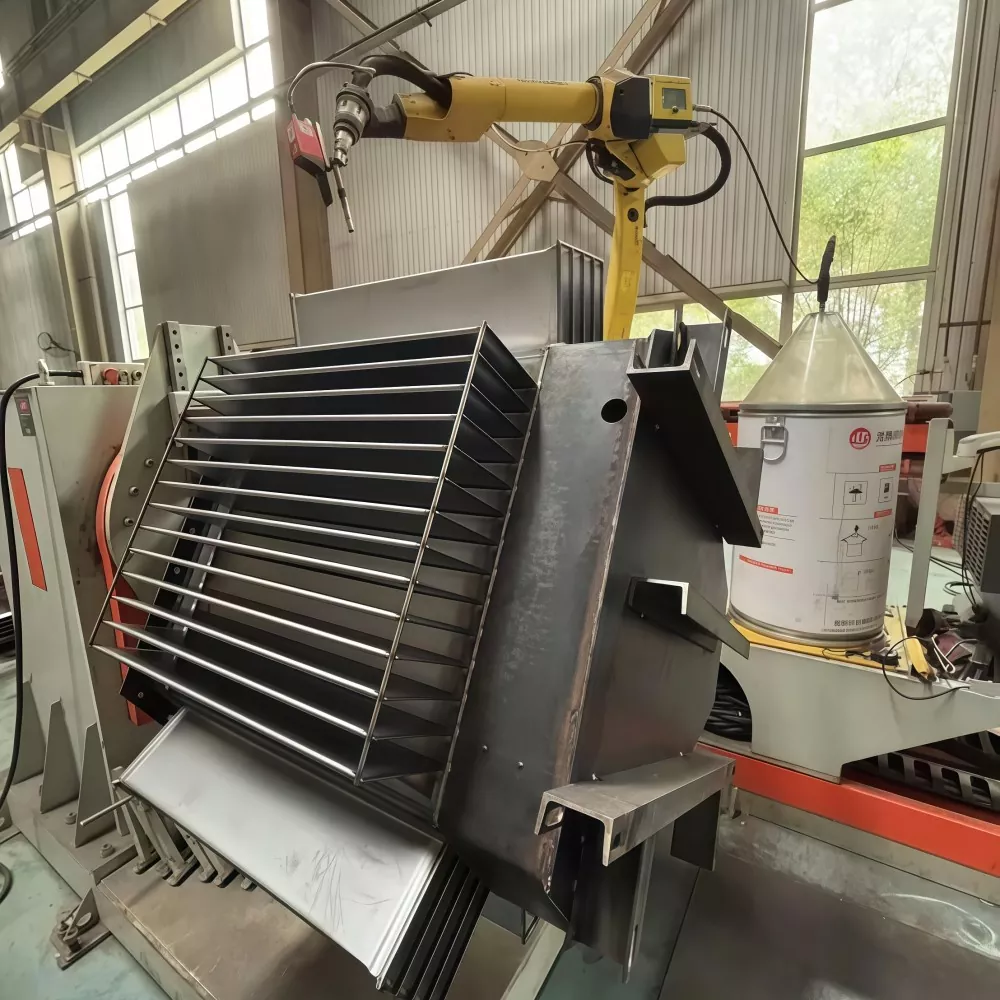

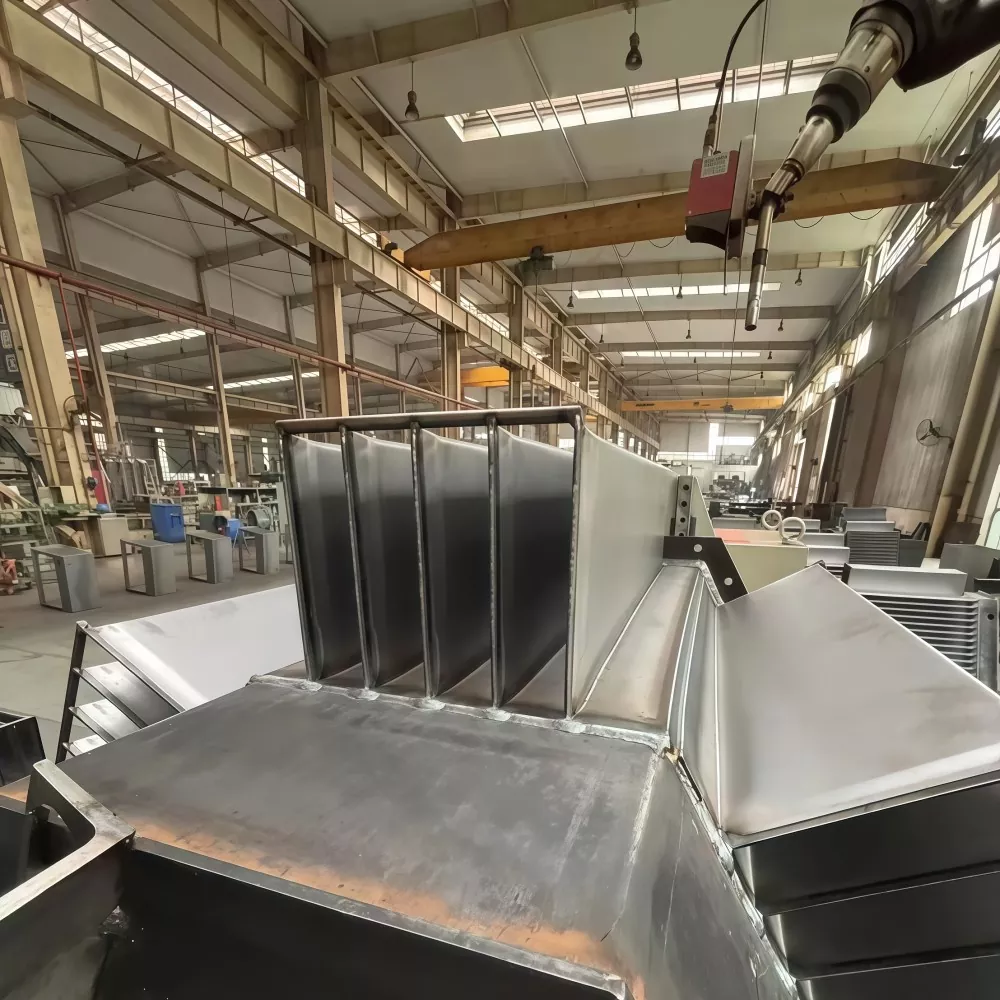

板金ワークショップ

箔巻き工房

巻き工房

ワインディングオーブン工房

変圧器組立作業場

変圧器試運転ワークショップ

よくある質問

1. 2500kVA 35kV 油入配電変圧器は何に使用されますか?

これは、35kVの中高電圧電力を降圧して、産業プラント、公共変電所、再生可能エネルギーシステム、大規模インフラプロジェクトの配電電圧を下げるために使用されます。

2. 2500kVAとは何を意味しますか?

2500kVA は変圧器の定格容量を指し、産業および公共レベルの配電に適した大規模な電気負荷を処理できることを示しています。

3. このタイプの変圧器にはなぜ油が使用されているのですか?

絶縁油は電気絶縁と放熱の両方を提供し、冷却性能の向上と寿命の延長に役立ちます。

4. 35kV 定格の利点は何ですか?

35kV は中高電圧ネットワークにおける一般的な配電電圧レベルであり、電力損失を低減しながら効率的な長距離送電を実現します。

5. 一般的にどのような冷却方法が使用されますか?

ほとんどのユニットは ONAN (Oil Natural Air Natural) 冷却を使用しており、補助装置を使用せずに自然オイルの循環と空冷に依存します。

6. この変圧器は通常どこに設置されますか?

屋外変電所、工業団地、鉱山作業、太陽光発電所、風力発電所、送電網拡張プロジェクトなどで広く使用されています。

7. 耐用年数はどれくらいですか?

適切な設計とメンテナンスを行えば、油入配電変圧器は通常 25 ～ 30 年以上動作します。

8. 主要なメンテナンス要件は何ですか?

定期的なオイル検査、温度監視、定期的な電気検査は、長期安定稼働を確保するための主なメンテナンス作業です。
