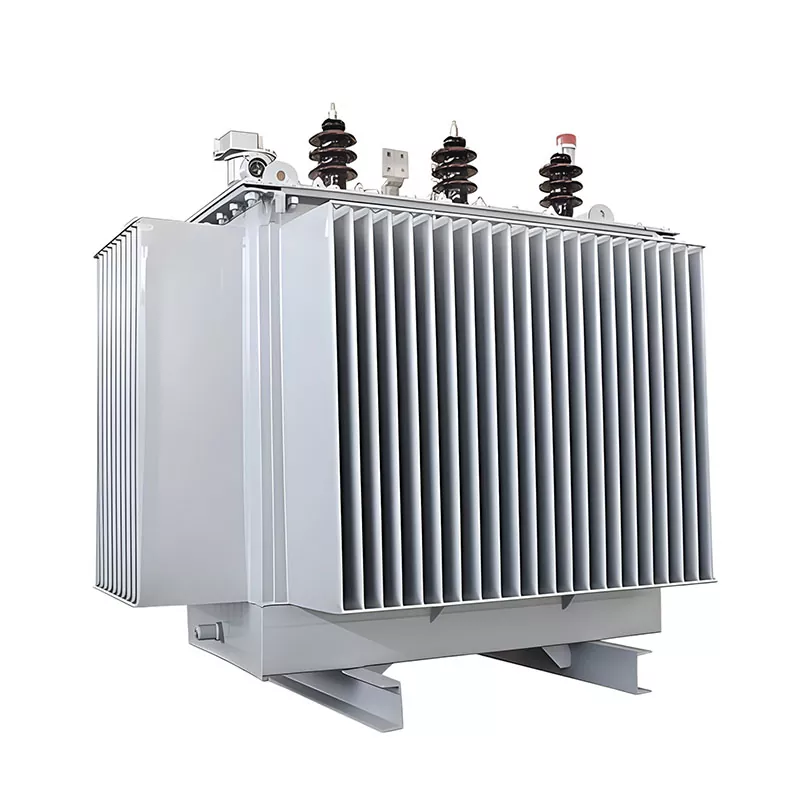

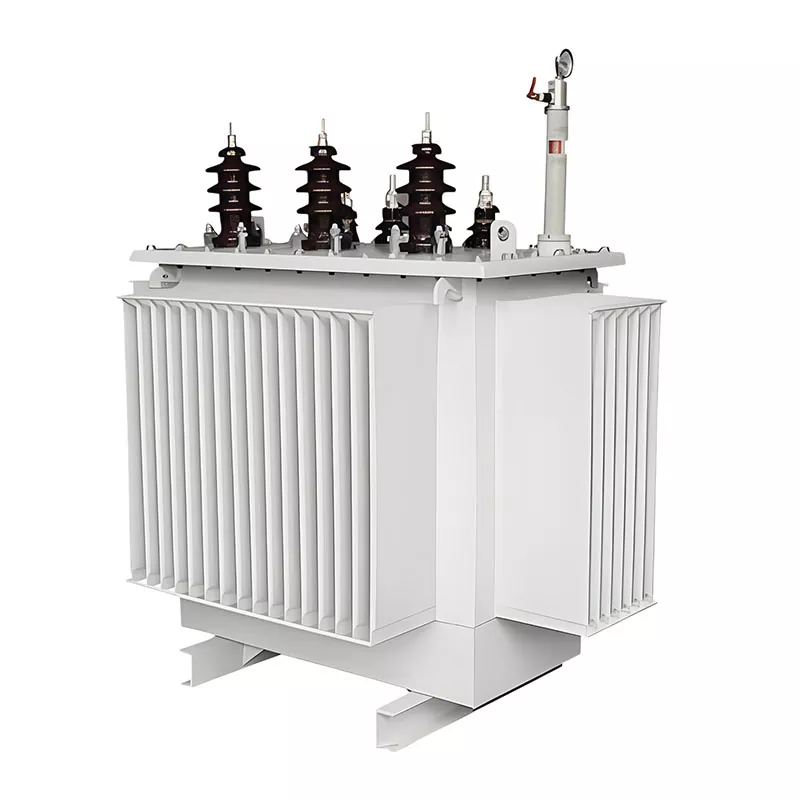

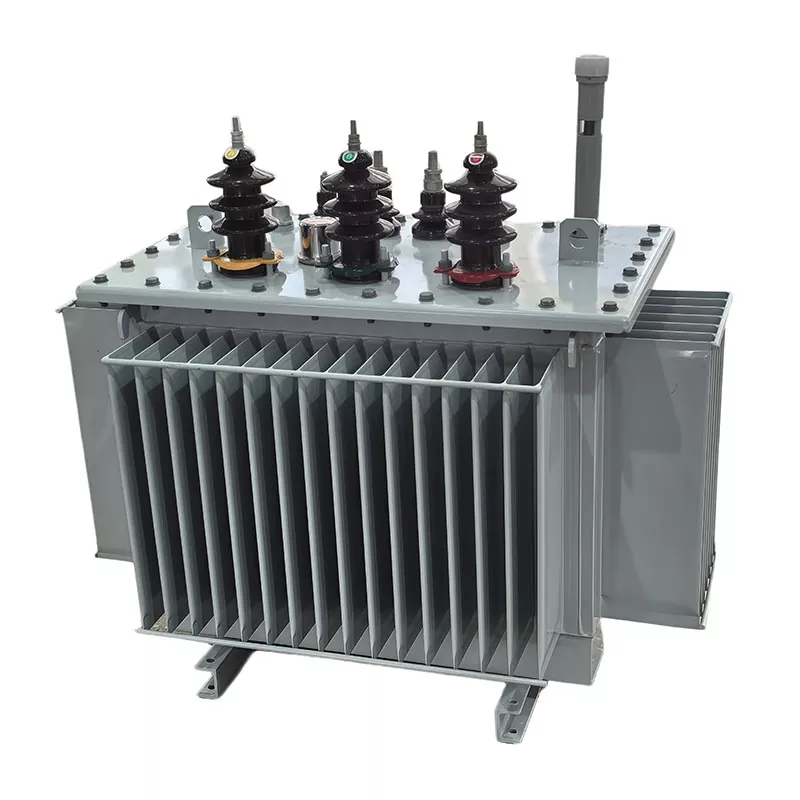

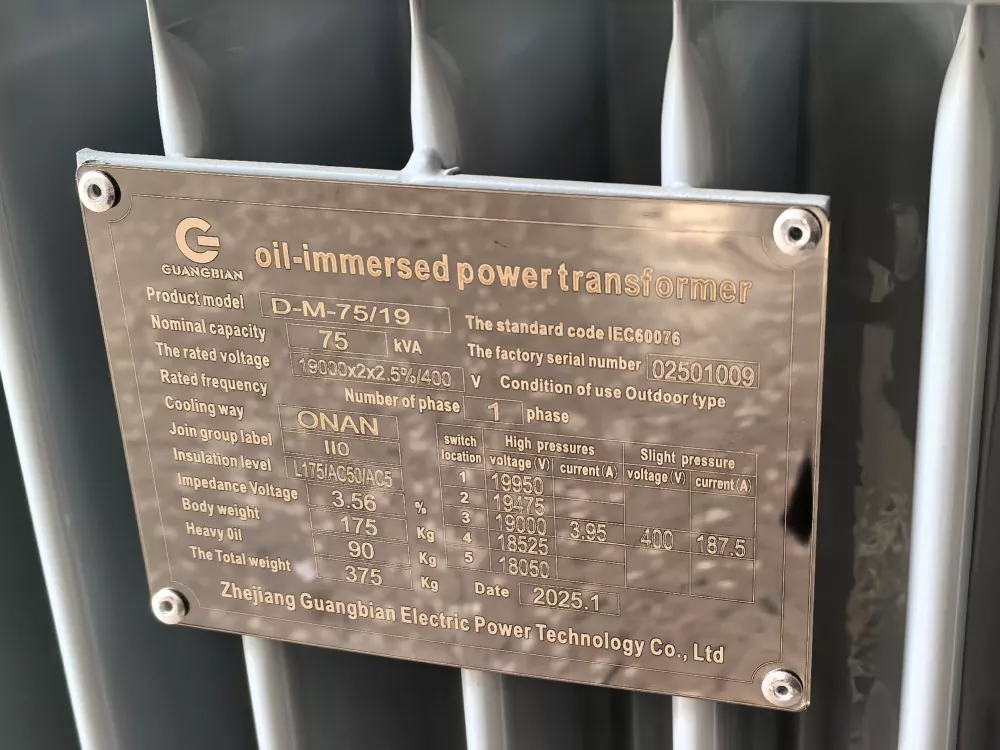

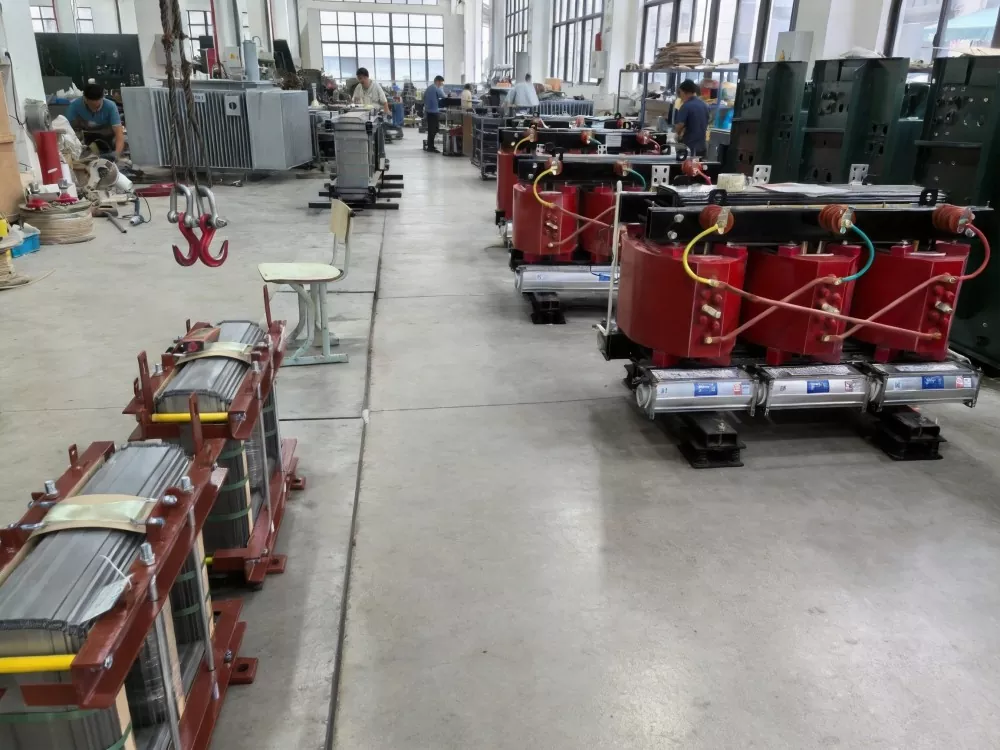

交換用油入変圧器

交換用油入変圧器は、通常、機器の老朽化、故障、容量制限、効率アップグレードの要件などにより、稼働中の配電システム内の既存の変圧器を交換するために特別に設計された油入変圧器の一種です。

新規設置で使用される変圧器とは異なり、交換用変圧器は、システムの互換性、物理的な互換性、既存の電気インフラストラクチャとのシームレスな統合に重点を置いて設計されています。

工学的定義

電気工学の観点から、交換用油入変圧器は次のように定義できます。

電圧レベル、ベクトルグループ、設置寸法、負荷プロファイルなどの既存のネットワーク条件に従って設計または最適化された電源変圧器。元のシステムに大きな変更を加えることなく、稼働中の油入変圧器を直接置き換えることができます。

主要な技術的特徴

一般的な交換用油入変圧器は、次の技術要件によって定義されます。

電圧の互換性:6kV/0.4kV、10kV/0.4kVなどの既存のシステムレベルに適合します。

インストールの互換性:既存の基礎、ケーブル入口点、変電所のレイアウトに適合するように設計されています

ベクトル グループ マッチング:通常はDyn11、または元のトランス構成と同一

短絡インピーダンスの調整:通常、システムの安定性を確保するために 5% ～ 8% の範囲内で設計されます。

パフォーマンスの最適化:交換したユニットと比較して、効率が向上し、損失が減少し、熱性能が向上する可能性があります。

まずは適切なサイズを把握しましょう

以下に例を示します。現在の負荷は 800kVA で、400kVA の新しい需要を追加します。ある程度の成長マージンを考慮すると、1250 ～ 1600kVA が合理的です。今日の数字だけを見るのではなく、ある程度の余裕を残しておくことが常に安全です。

変圧器の容量を計算するときは、次のパラメータに留意してください。電圧レベルは既存のシステム (10kV/0.4kV など) と一致する必要があり、ベクトル グループ Dyn11 はほとんどの商用アプリケーションで機能し、インピーダンスは 5 ～ 8% が​​標準です。不明な場合は、GUANGBIAN の中国工場チームがセットアップを見直し、製造前に仕様を確認することができます。

交換前に準備するものは何ですか？

確認すべき 3 つのこと:

1.電気的評価 — バスバーとケーブルはより大きな電流を処理できますか?保護スキームには調整が必要ですか?

2.構造チェック — 基礎のサイズ、ユニットを搬入するためのアクセスルート、換気条件。

3.電力会社の調整 — 容量のアップグレードには、供給電源の変更が必要になる場合があります。早めに停電許可を取得してください。

変圧器の交換プロジェクトを計画している場合は、中国工場の GUANGBIAN 技術チームがこれらの項目のレビューをお手伝いします。私たちは製造施設で同様のケースを扱ったことがあり、どのような詳細が見落とされがちであるかを知っています。

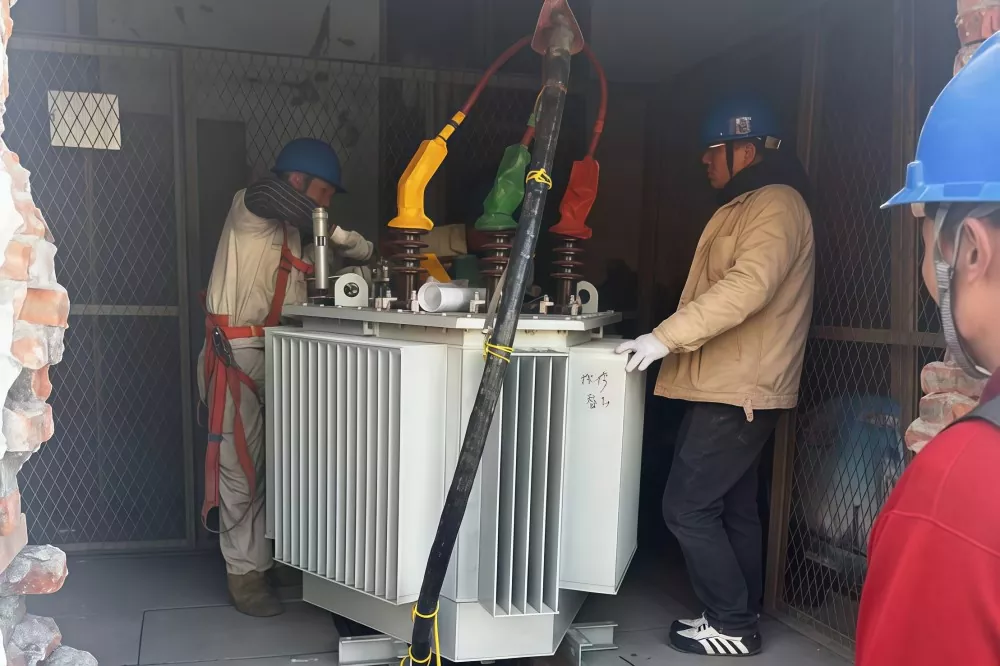

設置と試運転

電源を切る → 切断 → 古いユニットを外す → 新しい変圧器を配置する → 配線 → テスト → 通電

巻数比テスト、絶縁抵抗、ベクトルグループ検証、抵抗測定などのテストステップをスキップしないでください。スイッチを入れる前に、すべてが通過する必要があります。最初の数週間は、温度に注意し、異常な音や振動がないか確認してください。

いくらかかりますか？

1250kVA ユニットの場合、変圧器自体の価格は 25,000 ～ 45,000 ドルです。設置と改造を含めると、プロジェクトの総費用は約 35,000 ～ 75,000 ドルになります。既存のユニットが 20 年近く稼働している場合は、並列ユニットを追加するよりも新しいユニットに交換する方が合理的です。メンテナンスの手間が減り、効率が向上します。

設置後は、テストレポートと完成図をファイルに保管してください。温度を四半期ごとにチェックし、オイル分析を毎年実行します（オイル充填タイプの場合）。適切なお手入れを行えば、この機器は 20 ～ 30 年間は正常に動作します。

GUANGBIAN の中国工場では、長期使用に耐えられる変圧器を製造しています。変圧器の選択段階であっても、仕様の見直しが必要な場合でも、当社のチームがお手伝いいたします。

Difference from Standard New Installation Transformers

よくある質問

1. 交換用油入変圧器とは何ですか?

これは、運用中の電力システム内の既存の変圧器を置き換えるように設計された油入変圧器です。元の電気条件に一致するように構築されているため、システムは最小限の変更で動作を継続できます。

2. 変圧器はいつ交換する必要がありますか?

変圧器が古い（通常は 15 ～ 25 年以上）場合、頻繁に故障する場合、現在の負荷需要を満たせない場合、またはメンテナンス費用が高い場合には、交換が必要です。

3. 交換用の正しい容量を選択するにはどうすればよいですか?

容量は、現在の負荷、将来の拡張 (通常は 15 ～ 25% のマージン)、および電圧レベルや設置制限などのシステム条件に基づいて選択されます。

4. 変圧器を交換すると容量を増やすことができますか?

はい。交換用ユニットをより高い容量にアップグレードできますが、既存のケーブル、開閉装置、保護システムの互換性を確認する必要があります。

5. 変圧器を交換する場合、何が適合する必要がありますか?

主なパラメータには、電圧比、ベクトル グループ (通常は Dyn11)、インピーダンス (約 5 ～ 8%)、および物理的な設置寸法が含まれます。

6. 交換プロセスにはどのくらい時間がかかりますか?

設置と交換には通常、現場の状況に応じて 1 ～ 3 日かかります。さらに、テストと試運転にさらに時間がかかります。
