150KVA 乾式絶縁変圧器

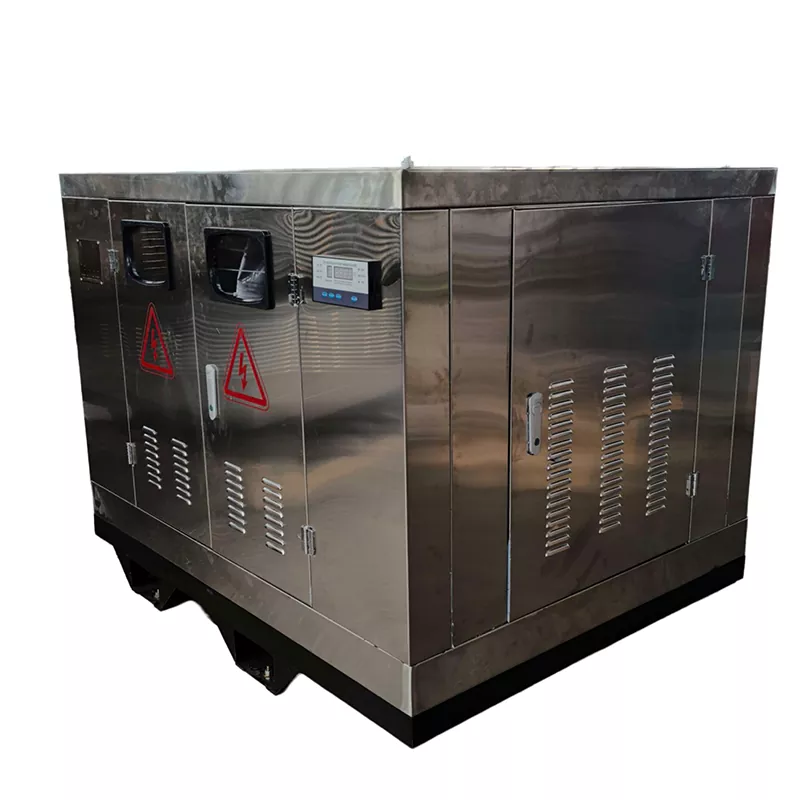

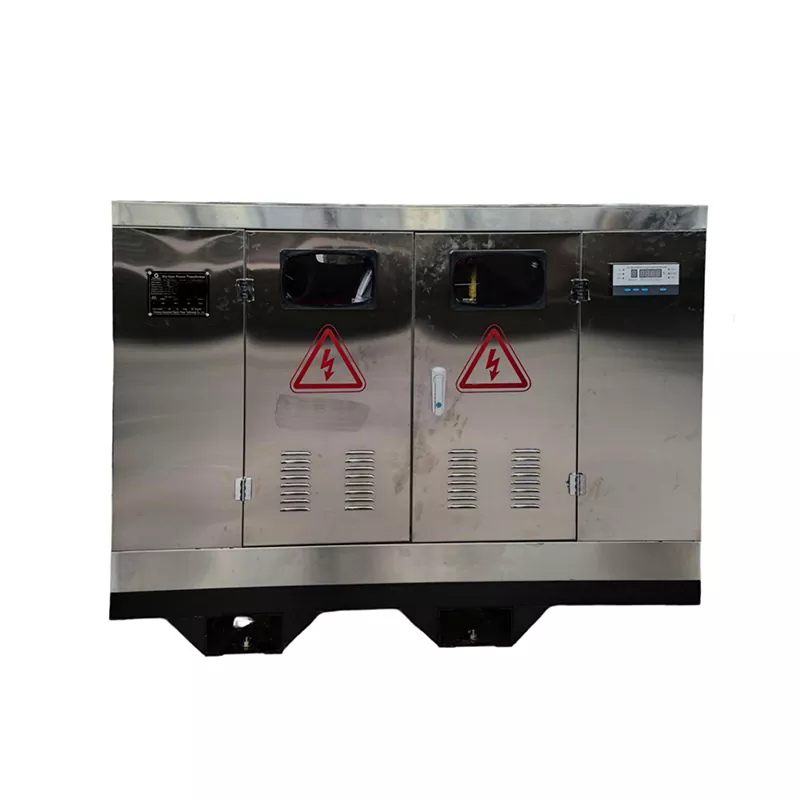

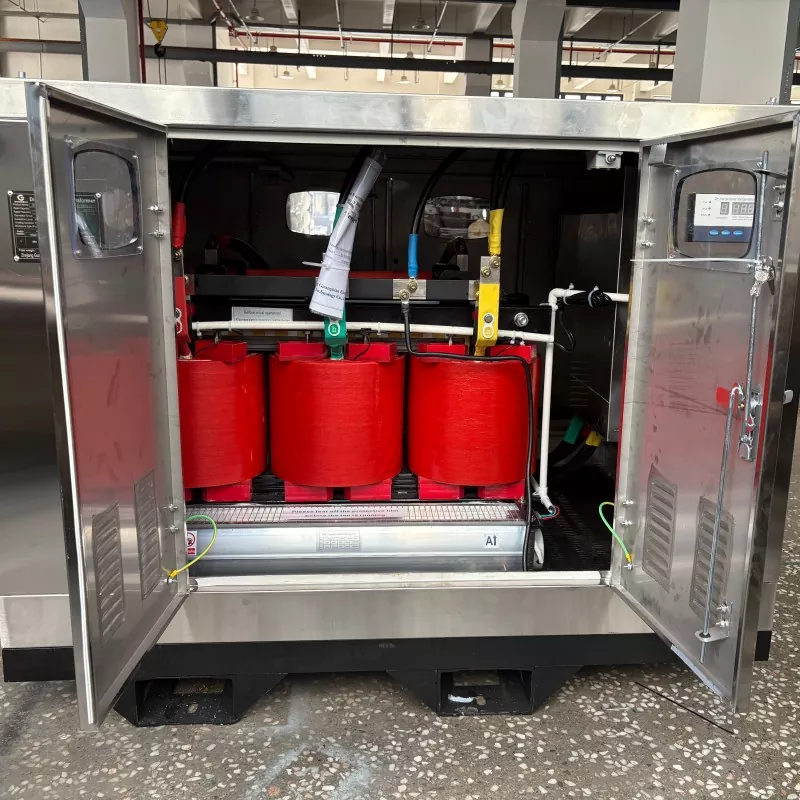

GUANGBIAN は、電気絶縁と低電圧配電を必要とするアプリケーション向けに、この 150KVA 乾式絶縁変圧器を製造しています。ここに示されているユニットは、サウジアラビアの建設プロジェクト用に構築されており、ステンレス鋼の筐体、IP43 保護、完全な銅巻線、デルタスター (Δ-Y) 接続、自動ファン冷却、および 2 つの追加の MCCB で構成されています。

低電圧側は三相 400V と単相 230V の電力を供給します。これにより、現場の負荷計算と配電設計に従って、三相建設機器と単相補助負荷を同じ変圧器から供給することができます。

400V および 230V 負荷の構成

400V 三相電源は、クレーン、コンクリートミキサー、溶接機、ポンプ、その他の三相機械などの機器に使用できます。 230V 電源は、照明、事務機器、携帯工具、空調ユニット、その他の単相負荷に適しています。

建設現場では、両方のタイプの負荷に 1 つの変圧器を使用することで、配電配置を簡素化できます。ただし、150 kVA 定格は、接続されたすべての負荷が銘板の最大電力で同時に動作できることを意味するものではありません。変圧器の選択では、サイトの最大需要、モーター始動電流、負荷率、力率、および予想される負荷の組み合わせを考慮する必要があります。

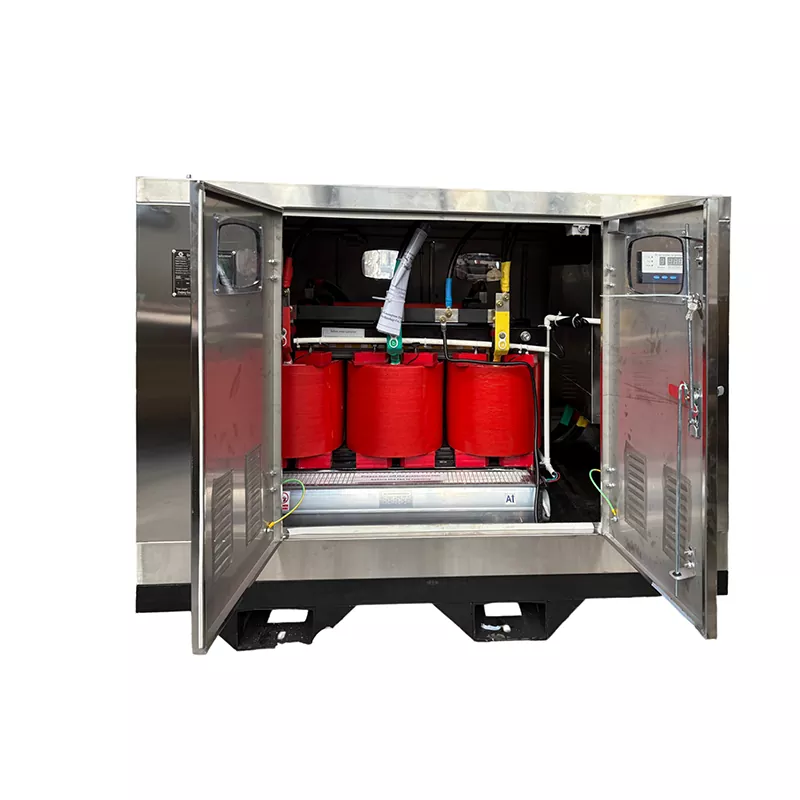

トランスには完全な銅巻線が使用されています。銅はアルミニウムよりも電気抵抗率が低いため、適切な導体のサイズと巻線の設計によって導体の損失を制御できます。暑い気候での設置の場合、巻線の材料は熱設計の一部にすぎません。周囲温度、断熱システム、換気、負荷、冷却方法も考慮する必要があります。

デルタスター (Δ-Y) 接続は、一次巻線と二次巻線に使用されます。スター接続の低電圧側は 230V 単相電源の中性点を提供し、デルタ巻線は 3 倍の高調波電流が巻線内を循環する経路を提供します。中性点接地の配置は、プロジェクトの電気設計と該当する地域の要件に従う必要があります。

冷却と筐体

温度センサーは巻線温度を監視するために使用されます。設定温度に達すると、自動冷却ファンが放熱を高め始めます。これは、動作中に負荷が変化する場合、または周囲温度が比較的高い場合の設置に役立ちます。

エンクロージャはステンレス鋼製で、IP43 等級に準拠しています。 IEC 60529 によれば、IP43 の 1 桁目は 1 mm を超える固形異物に対する保護を示し、2 桁目は IPX3 に指定された条件下での水噴霧に対する保護を示します。この定格は、意図された設置環境に対する保護を提供しますが、完全な防塵または防水として解釈されるべきではありません。

屋外または部分的に露出した建設現場の場合、設置は、直接の大雨、たまり水、過度の塵の蓄積、および筐体の指定された保護レベルを超えるその他の条件から適切に保護する必要があります。

技術的な詳細とプロジェクトの選択

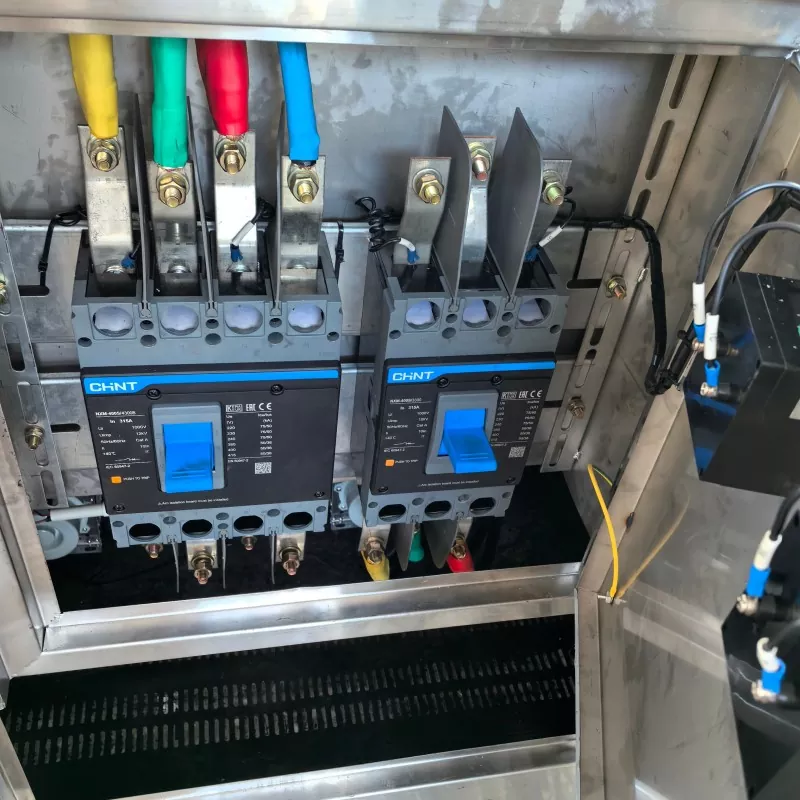

2 つの追加 MCCB は、個別の下流回路の保護と絶縁を提供します。それらの定格は、接続された機器、ケーブルのサイズ、予想される電流、および保護調整の要件に従って選択する必要があります。これらは、建設負荷のさまざまなグループを変圧器に接続する必要がある場合に特に役立ちます。

製造前に、必要な入力電圧、出力電圧、周波数、相構成、負荷タイプ、周囲温度、筐体要件、接地配置、適用される電気規格を確認する必要があります。通常の運転負荷が 150 kVA 以内に見える場合でも、始動電流が変圧器のサイズに影響を与える可能性があるため、モーター駆動の機器も特定する必要があります。

製造、テスト、カスタマイズ

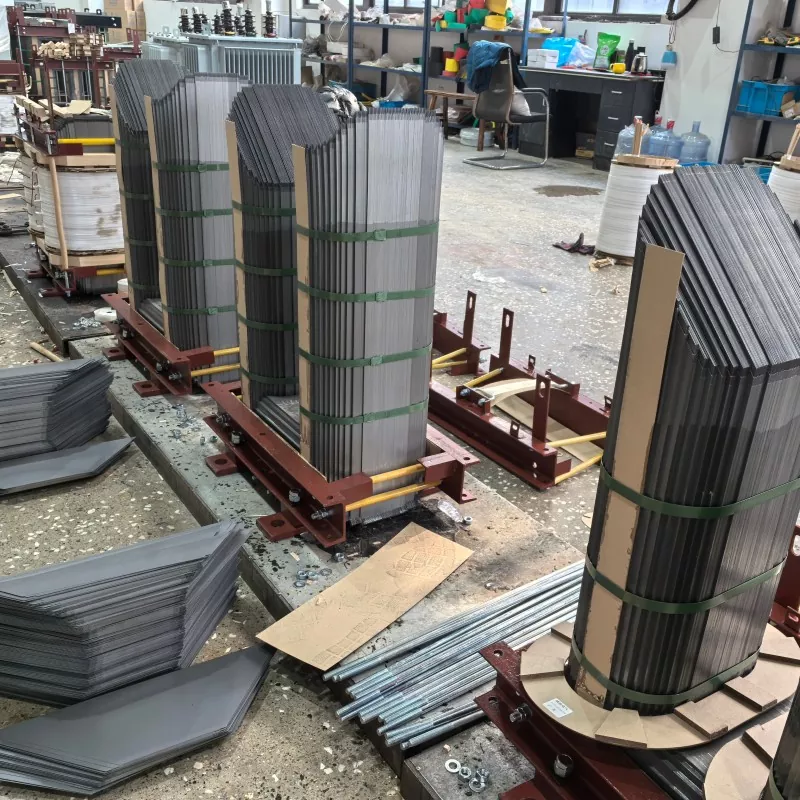

GUANGBIAN は各プロジェクトの電気仕様に従って 150KVA 乾式絶縁変圧器を製造しています。この構成の主な要件には、150 kVA 容量、400 V/230 V 二次配電、銅巻線、デルタスター接続、IP43 エンクロージャ、自動ファン冷却、および追加の MCCB が含まれます。

入出力電圧、周波数、巻線配置、筐体設計、冷却方式、保護構成などのその他の仕様は、必要に応じて変更できます。最終的な設計は、プロジェクトごとに同じ構成を使用するのではなく、電気システムと設置条件に基づいて行われます。

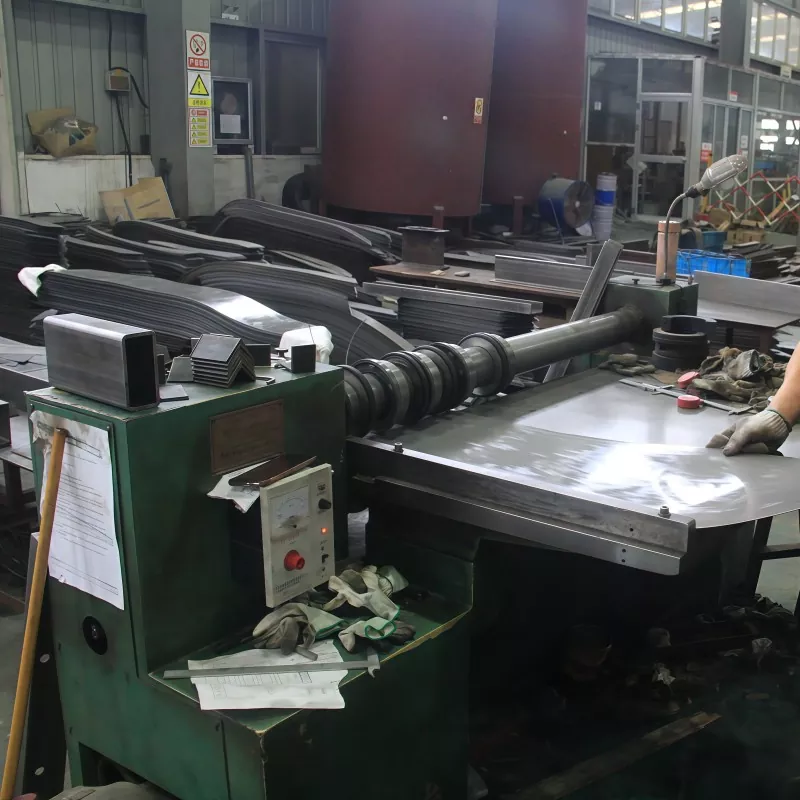

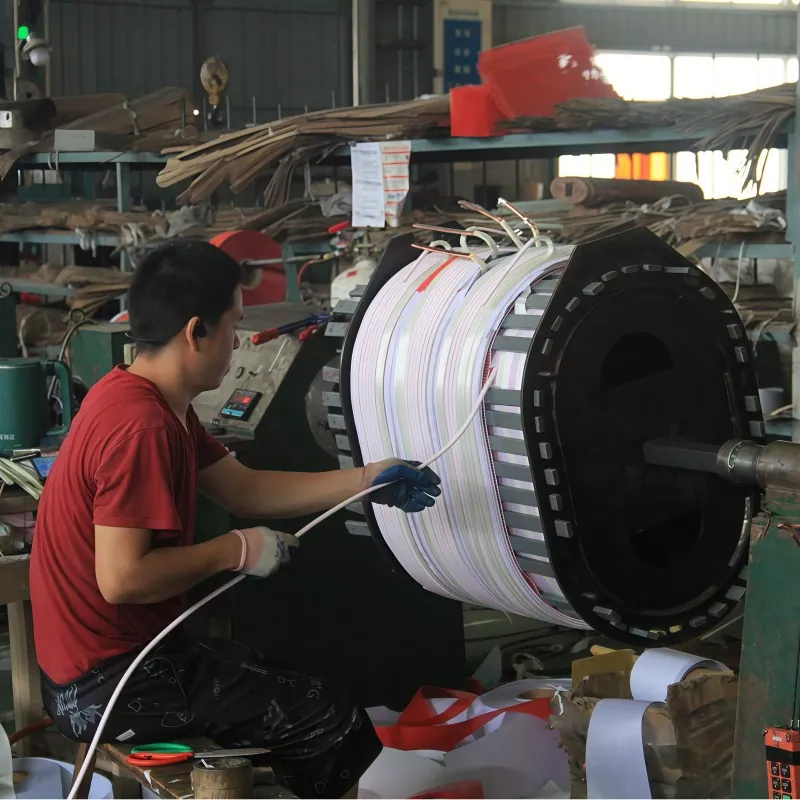

工場テストは、合意された技術仕様および適用される規格に従って実行されます。プロジェクトの必要に応じて、テスト記録と第三者検査を手配できます。

よくある質問

この変圧器の出力電圧はいくらですか?

この構成は、400V の三相出力と 230V の単相出力を提供します。プロジェクトの要件に応じて、他の電圧の組み合わせも製造できます。

400V と 230V の負荷を同じ変圧器で供給できますか?

はい。デルタスター接続は、三相二次電源と単相配電の中性点を提供します。接続された負荷は適切に分散され、変圧器の定格容量内に収まるようにする必要があります。

冷却ファンはどのように制御されていますか?

巻線温度センサーが動作温度を監視します。設定温度に達すると、制御システムが冷却ファンを起動します。制御温度は変圧器の熱設計に従って設定されます。

IP43とは何を意味しますか?

IP43 は、1 mm を超える固形異物に対する保護と、IPX3 試験条件下での水噴霧に対する保護を示します。完全な防塵・防水構造ではありません。

150 kVA は建設現場に適していますか?

実際の負荷によって異なります。計算には、通常の動作電流だけでなく、モータの始動電流、溶接負荷、同時動作、およびその他の一時的なピーク負荷も含める必要があります。変圧器の容量は、接続されているマシンの数だけではなく、プロジェクトの負荷スケジュールから確認する必要があります。

変圧器を他の仕様に作ることはできますか?

はい。入出力電圧、周波数、接続構成、エンクロージャ、冷却、保護要件をプロジェクトに応じて指定できます。完全な電気仕様は製造前に確認する必要があります。
