37.5KVA 柱上変圧器で信頼性の高い配電をどのように改善できるか

広辺語を供給します37.5KVA 柱上変圧器住宅、農業、商業、軽工業の負荷にサービスを提供する架空配電システム向け。実際の屋外配備向けに設計されたこの変圧器は、コンパクトな柱上設置、銅巻線、油絶縁、管理された製造、および工場でのテストを組み合わせて、安定した中電圧から低電圧への配電をサポートします。

37.5KVA 柱上変圧器は、架空線からの中圧電力をエンド ユーザーに適した低電圧に下げるように設計された配電変圧器です。 37.5KVA の定格容量により、コンパクトな高架変圧器の設置が好まれる比較的中程度の電気負荷に適しています。この記事では、変圧器がどのように機能するか、どこで使用されるか、性能に影響を与える技術的要因、製造とテストの方法、および現代の架空配電ネットワークで柱上設置が実用的である理由について説明します。

目次

37.5KVA柱上変圧器とは何ですか?

37.5KVA 柱上変圧器はどのように動作しますか?

37.5KVA 柱上変圧器はどこで使用されますか?

主な機能は何ですか?

変圧器はどのように製造されていますか?

購入者はどのようなテストを考慮する必要がありますか?

柱上配電変圧器を選択する理由

購入者は適切な変圧器をどのように選択すればよいでしょうか?

よくある質問

結論

37.5KVA柱上変圧器とは何ですか?

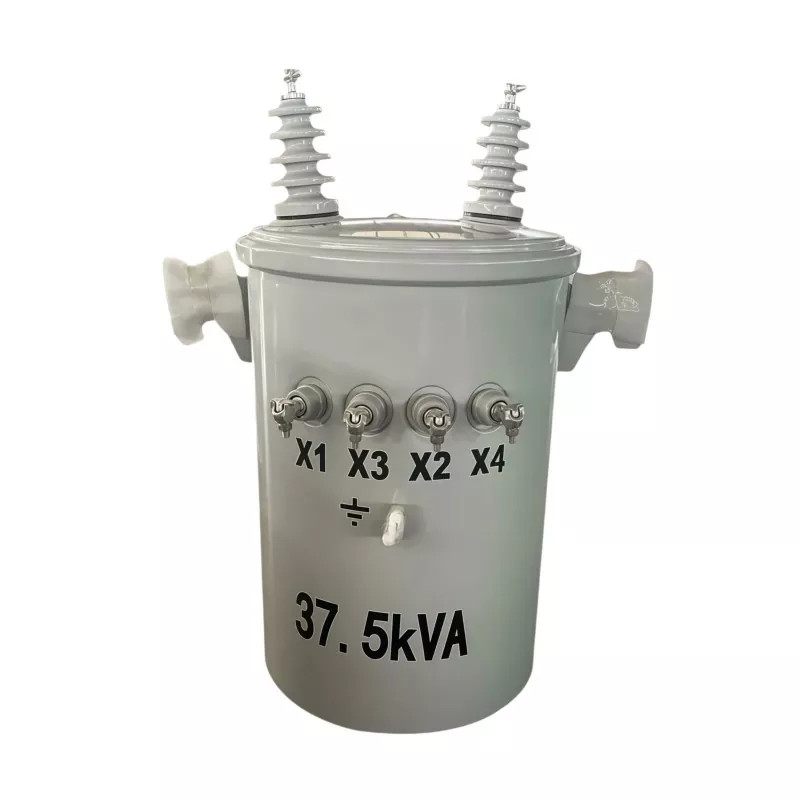

37.5KVA 柱上変圧器は、電柱または同等の頭上の支持構造物に設置される配電装置です。その主な機能は、架空配電線からの中圧電力を、住宅、農業、商業、軽工業の消費者が使用できる低電圧に降圧することです。

37.5KVA 定格は変圧器の皮相電力容量を表します。実際の配電計画では、この容量は、より大きな変圧器が不要な容量を導入し、より小さなユニットが過負荷になる可能性がある中程度の需要のネットワークに適している可能性があります。

ポール設置構成は、地上設置機器の実用的な代替手段としても機能します。変圧器が高所に設置されているため、貴重な地上スペースを道路、建物、農業作業、その他のインフラストラクチャーに利用できるままにすることができます。

さまざまな変圧器構成を研究している購入者向けに、Guangbian の電源変圧器ソリューションは、油浸変圧器、乾式変圧器、および柱上変圧器のオプションに関する追加情報を提供します。

37.5KVA 柱上変圧器はどのように動作しますか?

動作原理は電磁誘導に基づいています。装置はコンパクトですが、その動作は磁気コア、一次巻線、二次巻線、絶縁システム、冷却媒体間の調整された性能に依存します。

1. 高圧入力

電気エネルギーは架空配電網から到着し、変圧器の一次巻線に入ります。正確な入力および出力電圧構成は、プロジェクトの要件と適用される電力会社の規格によって異なります。

2. 磁場の発生

一次巻線を流れる交流により、変圧器のコア内に変化する磁場が生成されます。方向性電磁鋼板は、その磁気特性が鉄損の制御に役立つため、配電変圧器の鉄心によく使用されます。

3. 電圧変換

変化する磁界により、二次巻線に電圧が誘導されます。一次巻線と二次巻線の巻数比によって電圧変換関係が決まり、中電圧電源を使用可能な低電圧に下げることができます。

4. 低電圧電力供給

変換された電気は、低電圧配電網を通じて接続された負荷に供給されます。適切な変圧器のサイジングは、不必要な容量とエネルギーの損失を回避しながら、許容可能な動作条件を維持するのに役立ちます。

37.5KVA 柱上変圧器はどこで使用されますか?

37.5KVA の容量は、低電力から中電力需要の配電システムに特に適しています。典型的なアプリケーションには次のようなものがあります。

• 住宅分布:住宅、農村部の集合住宅、小規模コミュニティを供給します。
• 地方の電化:オーバーヘッド分散が広く使用されているエリアでのネットワーク拡張をサポートします。
• 農業施設:灌漑ポンプ、農場建物、家畜施設、温室設備に電力を供給します。
• 小規模商業ビル:店舗、オフィス、作業場、保管施設、および同様の施設をサポートします。
• 軽工業用負荷:需要が中程度の小規模な加工施設やメンテナンス ワークショップに供給します。
• 一時的なプロジェクト:選択された建設またはエンジニアリング用途に屋外配電を提供します。

変圧器を指定する前に、エンジニアは公称容量のみに従って機器を選択するのではなく、実際の負荷需要と予想される負荷需要を計算する必要があります。

37.5KVA 柱上変圧器の主な特徴は何ですか?

いくつかの構造および性能特性は、屋外配電プロジェクトにおける柱上変圧器の適合性に影響を与えます。

調達チームの場合、これらの特性は、必要な電圧比、周波数、相構成、絶縁レベル、環境条件、適用される規格、およびユーティリティの仕様とともに評価する必要があります。

変圧器はどのように製造されていますか?

製造品質は変圧器の信頼性と直接関係があります。 37.5KVA 柱上ユニットの場合、製造プロセスには、タンク、コア、巻線を単に組み立てるのではなく、複数の制御された段階が含まれます。

コアの製造

コアは電磁鋼板から製造され、制御された寸法に切断され、磁気回路に組み立てられます。適切な積み重ね、ジョイントの配置、表面状態、およびクランプ圧力は、磁気損失と機械的安定性の制御に役立ちます。

精密巻き上げ

巻線段階は、重要な電気的および機械的特性を決定します。 Guangbian の製品情報では、37.5KVA ユニットの純銅巻線が指定されています。導体のサイズ、巻き数、巻線の張力、層の配置、絶縁システムはすべて慎重に制御する必要があります。

巻いた後、真空含浸を行うと、絶縁材料がコイル内の空間に浸透し、機械的固定、誘電性能、熱伝達が向上します。

コアとコイルのアセンブリ

完成したコイルは、変圧器のコア、絶縁部品、電気接続とともに組み立てられます。通電したコンポーネント間の適切な隙間は、絶縁性能と安全な動作のために不可欠です。

タンクアセンブリ

能動部は変圧器タンク内に設置され、絶縁油中に浸漬されています。オイルは電気絶縁媒体と冷却媒体の両方として機能します。広ビアン社が公開した製造情報には、鉱物絶縁油は充填前に脱水および脱気され、タンク溶接部の完全性が検査されると記載されています。

購入者はどのようなテストを考慮する必要がありますか?

電気的性能は外観だけでは確実に評価できないため、工場でのテストは変圧器の調達において重要な部分です。 Guangbian が公開した製品情報によると、その 37.5KVA ユニットは出荷前にいくつかのテストを受けています。

• 無負荷テスト:無負荷状態でのコア関連の電流と損失をチェックします。
• 負荷テスト:定格動作条件下での負荷損失と温度上昇性能を評価します。
• 耐電圧試験:指定された電源周波数試験電圧に対する絶縁能力を検証します。
• インパルス電圧試験:絶縁システムが過渡過電圧状態に耐える能力を評価するのに役立ちます。
• 絶縁油試験：耐電圧や湿気関連特性などの特性を評価します。
• 直流抵抗測定：巻線抵抗や電気接続の異常を特定するのに役立ちます。

プロジェクト調達の場合、購入者は該当するテスト報告書を要求し、テスト要件が仕向国の基準および現地電力会社の技術仕様に一致していることを確認する必要があります。

柱上配電変圧器を選択する理由

柱上変圧器は、配電網がすでに架空導体に依存している場合に特に実用的です。高度な構成により、エンジニアリング上およびインフラストラクチャ上でいくつかの利点が得られます。

• スペースの効率的な使用:変圧器は地上に広い設置面積を必要としません。
• 架空ネットワークとの互換性:架空配電線と自然に接続する構成となっております。
• 民事要件の軽減:一部の地上設備と比較して、必要な専用地上構造が少なくなる場合があります。
• 実際の地方への展開:この構成は、分散したコミュニティ全体に配信ネットワークを拡張するのに適しています。
• 屋外適合性:耐候性構造により、暴露された動作条件に対応します。
• アクセス可能なメンテナンス:電力会社の担当者は、適切な安全手順に従って機器の検査と整備を行うことができます。

ただし、設置は常に地域の電気規定、ポール負荷要件、クリアランス、接地規則、保護要件、および公共事業の手順に準拠する必要があります。したがって、変圧器の選択は、個別の購入決定として扱うのではなく、全体的な配電設計に統合する必要があります。

購入者は適切な変圧器をどのように選択すればよいでしょうか?

37.5KVA 変圧器の選択には、KVA 番号を確認するだけでは不十分です。調達エンジニアは、注文する前に電気要件と環境要件をすべて確認する必要があります。

1. 負荷を確認します。現在の需要と将来の合理的な成長を計算します。
2. 電圧要件を確認します。配電系統に応じて一次電圧、二次電圧を指定してください。
3. フェーズ構成を確認します。プロジェクトに単相機器が必要か、三相機器が必要かを判断します。
4. レビュー頻度:地域の電力網の周波数との互換性を確認します。
5. 設置条件を評価します。周囲の温度、高度、湿度、汚染、風、露出を考慮してください。
6. 保護要件を確認します。ヒューズ、サージ保護、接地、その他の保護装置を調整します。
7. 技術文書をリクエストします:図面、銘板情報、テストレポート、および該当する規格を確認します。
8. サプライヤーの能力を評価します。製造経験、検査手順、トレーサビリティ、配送能力、アフターサポートを考慮します。

信頼できる変圧器サプライヤーは、一般的な仕様に依存するのではなく、最終構成が実際のプロジェクトに一致するように、生産前にこれらのパラメータについて話し合うことができる必要があります。

よくある質問

変圧器の 37.5KVA とは何を意味しますか?

37.5KVA は変圧器の定格皮相電力容量です。これは、指定された動作条件下での電気負荷容量を示し、電圧、力率、周囲条件、および該当する設計要件とともに考慮する必要があります。

37.5KVA 柱上変圧器はどこに設置できますか?

住宅地、農村地域、農場、小規模商業施設、軽工業用地、および特定の一時的な電力プロジェクトにサービスを提供する適切な架空配電システムで使用できます。

銅巻線が重要なのはなぜですか?

銅は、変圧器巻線に高い導電性と優れた機械的特性をもたらします。適切な導体のサイジングと制御された巻線張力も不可欠であるため、巻線材料を完全な巻線設計から独立して評価すべきではありません。

柱上変圧器はあらゆるプロジェクトに適していますか?

いいえ。適合性は、負​​荷要件、電圧レベル、ネットワーク構成、設置環境、公共規格、電柱耐荷重、安全クリアランス、および地域の電気規制によって異なります。資格のある電気技術者が最終仕様を確認する必要があります。

変圧器メーカーに何を依頼すればよいですか?

購入者は、技術図面、銘板データ、日常テスト文書、適用される規格、設置情報、保証条件、梱包の詳細、および納入仕様書を要求することを検討する必要があります。プロジェクトの調達では、トレーサビリティと文書化された工場テストも重要です。

結論

37.5KVA 柱上変圧器は、架空インフラを効率的に利用しながら、中程度の負荷の配電アプリケーション向けに中電圧の電力を降圧する実用的な方法を提供します。その性能は、コアの構造、銅巻線の品質、絶縁、冷却、タンクの完全性、工場でのテスト、正しい設置などの完全なエンジニアリング システムに依存します。 Guangbian は中国で柱上変圧器を製造し、工場からの直接調達と変圧器ソリューションで世界中のバイヤーをサポートしています。地方の電化プロジェクト、公共配電システム、農業用電力ネットワーク、または商用アプリケーションを計画している場合は、お問い合わせ必要な電圧、容量、設置条件、テスト要件、プロジェクトに合わせてカスタマイズされた変圧器ソリューションについて話し合います。
