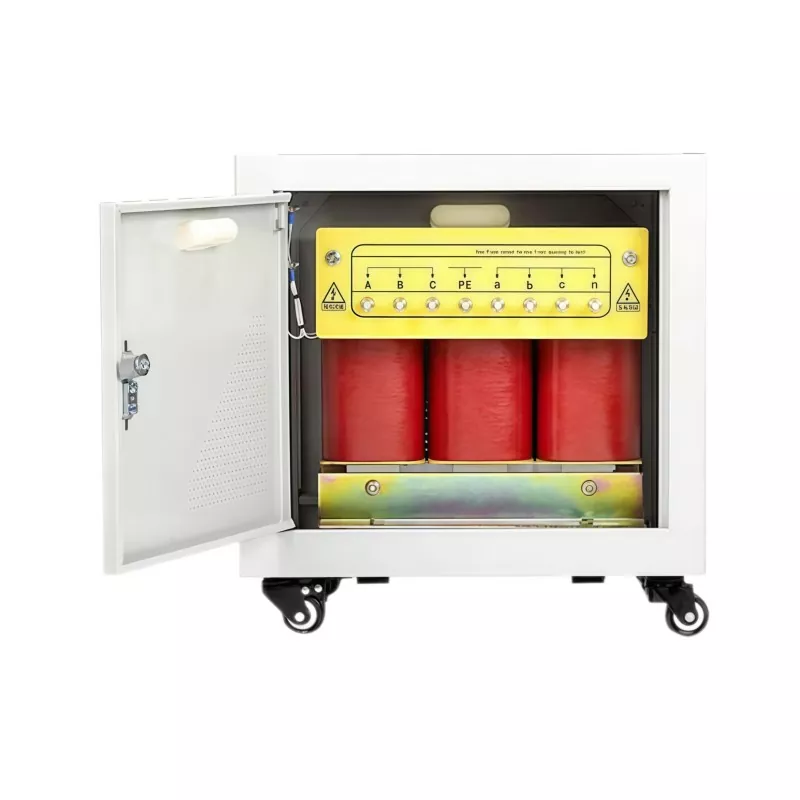

記事の概要:適切に構成された絶縁変圧器は、商用および産業用電気システムにおける配電の安全性、電圧適応、および機器の保護を向上させることができます。の50KVA 乾式絶縁変圧器 MCCB付変圧器の絶縁、電圧変換、集積回路ブレーカー保護、実用的な設置機能を 1 つのコンパクトなソリューションに組み合わせています。 415V 三相入力、220V 三相 4 線出力、銅巻線、クラス F 絶縁、5 極電圧タップ、IP23 保護、統合 MCCB を備えたこの構成は、信頼性の高い電力供給と簡素化された設置が重要なアプリケーション向けに設計されています。
目次
5 ポジション タップ チェンジャーはどのように電圧適応性を向上させますか?
乾式絶縁変圧器が重要な理由
電気機器は常に理想的な電力条件で動作するとは限りません。商用電源と下流の機器の間の電圧差、電気的障害、ガルバニック絶縁の必要性はすべて、システムの信頼性に影響を与える可能性があります。乾式絶縁変圧器は、一次回路と二次回路の間に電気的分離を行いながら電圧を適応させる実用的な方法を提供します。
の50KVA 乾式絶縁変圧器 MCCB付から広辺語は、415V AC 三相入力と 220V 三相 4 線出力を中心に設計されています。このため、このユニットは、高電圧三相電源から制御された 220V 三相電源を必要とするアプリケーションに適しています。
油入変圧器とは異なり、乾式設計では主な冷却および絶縁媒体として絶縁油を使用しません。このため、屋内の電気室、商業施設、製造環境、およびクリーンで比較的簡単な設置が好まれるその他の場所にとって、これらは魅力的です。
MCCB はどのようにして変圧器保護を改善しますか?
この変圧器構成の最も実用的な機能の 1 つは、配線用遮断器 (MCCB) の統合です。変圧器と保護装置を完全に別個のコンポーネントとして扱うのではなく、保護装置を変圧器のエンクロージャに組み込んだ設計になっています。
本機は入力側と出力側にMCCBを使用しています。入力側のブレーカーは 415V 電源に接続され、出力側の保護は三相 4 線の二次回路に配置されます。
この統合されたアプローチにより、いくつかの実用的な利点が得られます。
- 追加の外部保護装置の必要性が軽減されます。
- 受信および送信のケーブル接続を簡素化します。
- 関連する回路に過電流および短絡保護を提供します。
- より組織化された変圧器の設置を作成します。
- 現場での配線・設置工事が軽減できます。
- 変圧器と保護装置を 1 つの調整されたアセンブリとして構成できます。
産業用バイヤーにとって、設置の複雑さはプロジェクトの時間、労働要件、および試運転の効率に影響を与える可能性があるため、これらの詳細は重要です。
主な仕様は何ですか?
変圧器を選択する前に、電気的構成を理解することが重要です。次の表は、この 50KVA 構成の主な仕様をまとめたものです。
| パラメータ | 仕様 |
|---|---|
| 定格容量 | 50KVA |
| 段階 | 3相 |
| 入力電圧 | AC415V、三相 |
| 出力電圧 | 220V、三相4線式 |
| タップ位置 | 380V / 400V / 415V / 430V / 450V |
| 頻度 | 50Hz |
| 巻線材 | 銅 |
| 絶縁クラス | クラスF |
| 巻線温度上昇 | 100℃以下 |
| 騒音レベル | 1 メートルで <60dB |
| エンクロージャの保護 | IP23、通気型 |
| エンクロージャの材質 | ステンレス鋼 |
| 保護 | 入力側と出力側の MCCB |
| 監視 | 取り付けられた電圧計 |
これらの仕様を組み合わせることで、この変圧器は、電圧変換、電気的絶縁、統合された保護を無関係なコンポーネントとして購入するのではなく、一緒に検討する必要があるプロジェクトに適しています。
5 ポジション タップ チェンジャーはどのように電圧適応性を向上させますか?
実際のグリッド電圧は、場所や動作条件によって異なる場合があります。したがって、1 つの固定一次電圧のみを中心に設計された変圧器は、供給電圧が公称値と異なる地域に設置される場合、追加の考慮が必要になる場合があります。
このモデルには、次の 5 つの一次電圧タップ位置が用意されています。380V、400V、415V、430V、450V。タップ切換器により、設置チームは変圧器を利用可能な電源に適合させる際に、より高い柔軟性を得ることができます。
たとえば、実際の電源条件が標準の 415V 入力と異なる場合、適切なタップを選択して、意図した二次電圧を維持できます。この機能は、変圧器の選択時に供給電圧条件を考慮する必要があるプロジェクトに特に役立ちます。
ただし、タップ切替器は非通電式となります。タップ位置を変更する前に、変圧器の電源を完全にオフにする必要があります。変圧器に通電している間は決して調整しないでください。
統合設計により設置がどのように簡素化されるのでしょうか?
変圧器の設置は電気仕様だけを考慮するものではありません。ケーブルの配線、保護装置、アクセシビリティ、エンクロージャの構造、および試運転はすべて、プロジェクトの最終結果に影響を与える可能性があります。
統合された MCCB 構成により、変圧器の周囲に必要となる可能性のある別個の機器の量が削減されます。変圧器とその保護ブレーカーの間の工場配線も、設置時に必要な現場配線の量を減らすのに役立ちます。
ステンレススチール製の筐体は通気性があり、IP23 等級に準拠しています。このユニットにはブレーキ付きのロック可能な回転キャスターも使用されており、設置やメンテナンス作業中の位置決めや移動がより便利になります。
前面に取り付けられた電圧計により、低電圧コンパートメントの電圧を簡単に観察できます。これは、オペレータが別の外部計測装置を必要とせずに指示された電圧を確認できるため、試運転や定期検査の際に役立ちます。
50KVA 絶縁変圧器はどこで使用できますか?
50KVA の容量は、制御された三相電源が必要な多くの中規模電気アプリケーションに適しています。実際の適合性は、接続された負荷、始動電流、デューティサイクル、環境条件、および地域の電気要件に対して常に確認する必要があります。
一般的なアプリケーション環境には次のものが含まれます。
- 工業生産設備
- 商業ビル
- 工場の電気室
- 自動化および制御システム
- 機械用電源
- 電気絶縁が必要な機器
- ワークショップと加工施設
- 415V から 220V への変換が必要な配電システム
敏感な機器を使用するプロジェクトの場合、変圧器は独立したコンポーネントとして考慮されるのではなく、完全な配電システムの一部として評価される必要があります。
変圧器の品質は納入前にどのように検証されますか?
変圧器の性能は、巻線の品質、絶縁の完全性、電気比の精度、および全体的な製造の一貫性に大きく依存します。このため、テストはサプライヤー評価の重要な部分である必要があります。
製品情報によると、GUANGBIAN は出荷前に統合変圧器テストベンチを使用しています。試験プロセスには、巻線抵抗、巻数比、絶縁抵抗、無負荷損失、および電圧レギュレーションに関連するチェックが含まれます。
製造プロセスは、出荷されるユニットに対する IEC ベースのテスト要件にも準拠しています。文書化されたテストアプローチは、購入者が設置前に機器をレビューする際に有用な技術的証拠を提供します。
カスタマイズされた注文の場合、バイヤーは製造前に検査要件やプロジェクト固有の仕様についてメーカーと話し合うこともできます。これは、変圧器が特定の設置環境または電気システム構成を満たさなければならない場合に特に重要です。
購入者は注文前に何を確認する必要がありますか?
KVA 定格のみに基づいて変圧器を選択すると、構成が不適切になる可能性があります。調達チームは、注文を確定する前に、完全な電気要件と機械要件を確認する必要があります。
確認すべき重要なポイントは次のとおりです。
- 一次電圧:利用可能な供給電圧と相構成を確認してください。
- 二次電圧:出力電圧が接続された機器と一致していることを確認してください。
- 耐荷重:機器の公称定格のみに依存するのではなく、予想される連続負荷とピーク負荷を計算します。
- 頻度：プロジェクトに 50Hz、60Hz、または別の周波数が必要かどうかを確認します。
- 保護：MCCB 仕様を確認し、地域の規制によって上流または下流の追加の保護が必要かどうかを判断してください。
- 設置環境：IP23 保護が目的の場所に十分であるかどうかを確認してください。
- 電圧調整：マルチポジションタップチェンジャーがローカルグリッドの状況にとって有益であるかどうかを検討してください。
- ドキュメント:技術図面、テストレポート、配線情報、およびプロジェクトの承認に必要なその他の文書を要求します。
国際的なプロジェクトの場合、生産を開始する前に出荷時の寸法、梱包、設置要件、適用される規格、試運転手順を明確にすることも役立ちます。
よくある質問
変圧器動作中にタップ切替器の調整はできますか？
いいえ。タップ チェンジャーは非通電タイプなので、変圧器の電源が完全にオフになった後にのみ調整する必要があります。タップの位置を変更する前に、必ず適切な電気安全手順に従う必要があります。
変圧器の両側に MCCB が含まれていますか?
はい。この構成では、MCCB が変圧器エンクロージャに統合され、入力側と出力側に保護が提供されます。注文する前に、正確なブレーカーの配置をプロジェクトの電気要件に照らして確認する必要があります。
やはり別途配電ボックスが必要なのでしょうか？
多くの設置では、統合された MCCB により、別個の保護エンクロージャの必要性が軽減されます。ただし、地域の電気規定や全体的な配電設計では、追加の保護装置やスイッチング装置が必要になる場合があります。
この 50KVA 変圧器は屋外設置に適していますか?
エンクロージャは IP23 等級であり、屋内または適切に覆われた場所での使用を目的としています。大雨、粉塵、またはその他の厳しい条件が伴う完全に露出した屋外環境の場合は、より高いエンクロージャ保護レベルがより適切な場合があります。
巻線材にはどのような種類が使用されていますか?
トランスには銅巻線が使用されています。銅は、その導電性と信頼性の高い電力伝送に適しているため、変圧器の巻線に広く選択されています。
変圧器はカスタマイズできますか?
はい。変圧器構成は、電気パラメータ、保護配置、タップ設定、エンクロージャ要件、その他のアプリケーション固有の考慮事項を含むプロジェクト要件に応じて議論できます。
このトランス構成を選択する理由
適切に設計された変圧器は、電圧を変換するだけではありません。電気システムに適合し、設置が簡素化され、適切な保護が提供され、長期間の運用に実用的である必要があります。の50KVA 乾式絶縁変圧器 MCCB付50KVA の三相容量、415V から 220V への電圧変換、銅巻線、クラス F 絶縁、5 ポジション電圧調整、統合 MCCB、IP23 ステンレス鋼エンクロージャ構造、電圧監視、および工場テストを 1 つの設計ソリューションに組み合わせています。
カスタマイズされた乾式絶縁変圧器ソリューションを提供できる中国の変圧器メーカーを探しているバイヤーに、GUANGBIAN は統合された保護とアプリケーション固有の構成を必要とするプロジェクトに実用的なオプションを提供します。仕様を評価している場合、新しい電気設備を計画している場合、または変圧器サプライヤーを比較している場合は、MCCB を備えた 50KVA 乾式絶縁変圧器を確認し、プロジェクトの要件についてメーカーと直接話し合ってください。電圧仕様、MCCB 構成、エンクロージャ要件、テスト文書、またはカスタマイズされた変圧器ソリューションについては、お問い合わせ技術的なガイダンスとアプリケーションに合ったソリューションを受け取ることができます。
