150KVA 乾式絶縁変圧器は安全かつ柔軟な配電をどのように改善できるか

記事の概要:変圧器を適切に選択すると、配電の安全性、電圧変換、機器の互換性、現場の信頼性に大きな違いが生じます。の150KVA 乾式絶縁変圧器から広辺語は、電気絶縁と低電圧配電を必要とするアプリケーション向けに設計されており、480V 入力、400V 三相および 230V 単相出力、完全な銅巻線、デルタスター接続、IP43 ステンレス鋼エンクロージャ、自動ファン冷却、および MCCB 保護を備えています。この記事では、その構成、動作原理、アプリケーションシナリオ、技術的考慮事項、産業および建設プロジェクトの選択要素について説明します。

目次

1. 150KVA乾式絶縁変圧器とは？
2. 主要な技術仕様は何ですか?
3. この変圧器にはどのような利点がありますか?
4. どこで使用できますか?
5. 適切な構成をどのように選択すればよいでしょうか?
6. 他の変圧器オプションとどう違うのですか?
7. どのように製造され、テストされていますか?
8. よくある質問
9. カスタマイズされた変圧器ソリューションが必要ですか?

150KVA乾式絶縁変圧器とは？

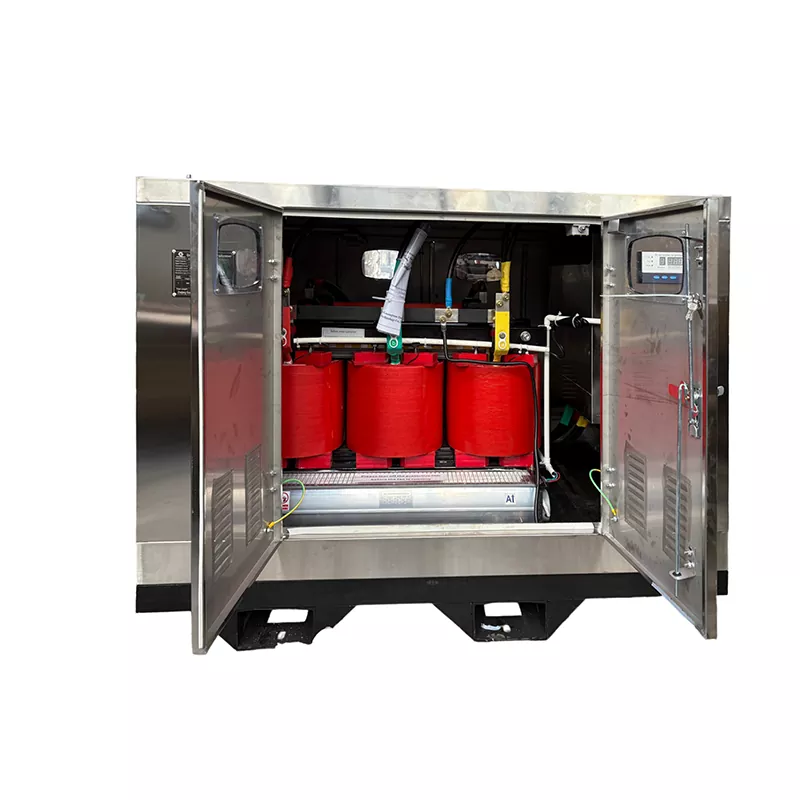

150KVA 乾式絶縁変圧器は、入力電力を必要な低電圧配電レベルに変換しながら電気絶縁を提供するように設計された三相変圧器です。油入変圧器とは異なり、乾式設計は絶縁油ではなく固体絶縁と空冷装置を使用するため、屋内設置や特定の産業環境または建設環境に特に適しています。

広辺語 構成では、480V 線間電圧入力そして提供します三相400Vおよび単相230V出力。デルタスター (Δ-Y) 巻線接続により、二次側は三相負荷をサポートしながら単相配電の中性点を提供できます。

定格容量が 150 kVA の変圧器は、現場の実際の需要、始動電流、力率、負荷率、および同時運転が適切に計算されていれば、機械および補助電気負荷の混合に電力を供給できます。

主要な技術仕様は何ですか?

電圧、周波数、位相配置、エンクロージャ保護、巻線材質、冷却方法はすべてシステムの互換性に影響を与えるため、変圧器を購入する前に電気構成を理解することが不可欠です。

この構成は、1 つの電源で三相機械と単相補助装置の両方をサポートする必要がある場合に特に実用的です。ただし、銘板の容量は、接続されているすべてのデバイスが最大定格電力で同時に動作できることを示すものとして扱うべきではありません。

この変圧器にはどのような利点がありますか?

下流負荷の電気的絶縁

絶縁は、トランス結合を通じて一次電気回路と二次電気回路を分離します。この配置は、制御された下流電力システムの確立に役立ち、電気絶縁が全体的な配電設計の一部であるアプリケーションに役立ちます。

柔軟な 400V および 230V 配電

デルタスター二次構成は、三相と単相の両方の配電の可能性を提供します。三相 400V 電源はポンプ、クレーン、溶接機、コンクリートミキサー、その他の産業機械などの機器に使用でき、230V 電源は照明、事務機器、携帯工具、空調ユニット、補助負荷に使用できます。

完全銅巻線

トランスには完全な銅巻線が使用されています。銅の電気抵抗率は比較的低いため、適切に設計された銅導体は巻線損失の制御に役立ちます。実際の熱性能は、導体のサイズ、変圧器の設計、周囲温度、絶縁システム、換気、負荷条件に依存します。

自動冷却管理

温度センサーが巻線の状態を監視します。設定温度に達すると、自動ファンが熱放散を高め始めます。このアプローチは、電気負荷が変動したり、動作温度が上昇する可能性があるアプリケーションに役立ちます。

統合された MCCB 保護

配線用遮断器は一次側と二次側に装備されています。これらのブレーカーは追加の回路保護と絶縁を提供できますが、最終定格はケーブル サイズ、接続された負荷、予想される電流、プロジェクトの保護調整要件に応じて選択する必要があります。

どこで使用できますか?

150 kVA の容量は、計算された負荷が変圧器の設計制限内に収まる場合、多くの中規模配電アプリケーションに適しています。

• 建設現場:クレーン、ミキサー、ポンプ、溶接装置、照明、現場事務所に臨時電力を供給します。
• 産業施設:補助的な単相電気負荷とともに生産機械をサポートします。
• 商業施設：電気設計で必要な場合に、絶縁された低電圧配電を提供します。
• 仮設電源システム:プロジェクトベースの配電配置に統合できます。
• 混合負荷のインストール:同じ二次システムから三相機器と 230V 単相機器の両方をサポートします。

建設プロジェクトの場合、GUANGBIAN が提供するサウジアラビアのプロジェクト構成は、ステンレス鋼の筐体、デルタスター接続、自動ファン冷却、銅巻線、および追加の MCCB をプロジェクト固有の変圧器設計にどのように統合できるかを示しています。

適切な構成をどのように選択すればよいでしょうか?

変圧器の選択は、単に kVA 定格を選択するのではなく、電気システムから始める必要があります。完全な技術レビューでは、次の要素をカバーする必要があります。

1. 最大需要を計算します。接続されているすべてのデバイスの銘板定格だけを追加するのではなく、実際の動作負荷を特定します。
2. モーターの始動電流を確認します。モーター、コンプレッサー、ポンプ、その他の誘導負荷は、起動時に大幅に高い電流を必要とする場合があります。
3. 入力電圧を確認します。一次電圧が利用可能な電源と一致していることを確認してください。
4. 出力要件を確認します。プロジェクトに 400V 三相、230V 単相、または別の電圧の組み合わせが必要かどうかを判断します。
5. 頻度を確認します:設置が 50 Hz で動作するか 60 Hz で動作するかを確認します。
6. 周囲条件を確認します。温度、換気、ほこり、湿気、設置場所は、熱と筐体の要件に影響します。
7. 保護要件を定義します。MCCB の定格と下流の保護は、ケーブルおよび接続された機器と調整する必要があります。
8. 接地配置を確認します。中性点と接地の構成は、プロジェクトの電気設計と適用される現地の規制に従う必要があります。

変圧器は通常の動作条件下では適切なサイズに見えても、複数の高電流モーターが同時に始動すると過度のストレスを受けるため、これらの考慮事項は特に重要です。

他の変圧器オプションとどう違うのですか?

乾式タイプと油浸技術のどちらを選択するかは、設置環境、容量、電圧要件、適用される規格、冷却要件、利用可能なスペース、および全体的な電気システム設計に基づいて決定する必要があります。

どのように製造され、テストされていますか?

プロジェクトベースの変圧器調達の場合、製造品質はプロセスの一部にすぎません。顧客の電気仕様を正確に解釈することも同様に重要です。

広辺語 は、プロジェクトの要件に応じて変圧器構成を製造します。アプリケーションに応じて、入出力電圧、周波数、巻線配置、筐体設計、冷却方法、保護構成などの仕様を調整できます。

製造プロセスでは、製造を開始する前に主要な電気パラメータを確認する必要があります。工場でのテストは、合意された技術仕様と適用される規格に従って実行でき、プロジェクトで必要な場合にはテスト記録と第三者による検査が利用可能になります。

見積もりを依頼する際に提供する重要な情報

• 必要なkVA容量
• 一次および二次電圧
• 50 Hz または 60 Hz の周波数
• 単相または三相の要件
• 巻線材質の好み
• 必要な接続構成
• 屋内または屋外の設置条件
• エンクロージャの保護要件
• 冷却要件
• MCCB またはその他の保護要件
• 負荷の種類とモータの起動特性
• 適用される地域の電気規格

見積段階でこれらの詳細を提供することは、メーカーが一般的な標準モデルに依存するのではなく、実際のプロジェクトに適合する変圧器構成を開発するのに役立ちます。

よくある質問

この変圧器の出力電圧はいくらですか?

この構成は、400V の三相出力と 230V の単相出力を提供します。プロジェクトの要件に応じて、他の電圧の組み合わせも開発できます。

400V と 230V の負荷は同じ変圧器で動作できますか?

はい。デルタスター接続は、三相二次電源と単相配電の中性点を提供します。接続された負荷は適切にバランスが取られ、変圧器の定格容量内に収まるようにする必要があります。

自動冷却ファンはどのように動作しますか?

温度センサーは巻線温度を監視します。設定温度に達すると、制御システムは冷却ファンを作動させて熱放散を高めます。実際の制御温度は変圧器の熱設計に従う必要があります。

IP43保護とは何を意味しますか?

IP43 は、1 mm を超える固形異物に対する保護と、該当する IPX3 テスト条件下での水噴霧に対する保護を示します。完全に防塵または防水であると解釈すべきではありません。

建設現場には 150 kVA で十分ですか?

それは、サイトで計算された電力需要によって異なります。必要な変圧器容量を確認する前に、モーターの始動電流、溶接設備、同時運転、一時的なピーク負荷、力率、負荷率をすべて考慮する必要があります。

変圧器はカスタマイズできますか?

はい。入出力電圧、周波数、接続構成、エンクロージャ、冷却方法、巻線配置、および保護構成は、プロジェクトの電気要件に応じてカスタマイズできます。

カスタマイズされた変圧器ソリューションが必要ですか?

適切な変圧器を選択することは、最終的には、電気容量、電圧変換、絶縁、保護、冷却、設置条件を実際の動作環境に適合させることになります。 GUANGBIAN は、構成可能な電気仕様とプロジェクト指向の製造により、産業、建設、その他の低電圧配電アプリケーション向けの実用的な変圧器ソリューションを求める顧客をサポートできます。新しいプロジェクトを計画している場合、または既存のユニットを交換する場合は、お問い合わせ電圧、容量、周波数、負荷タイプ、設置要件を考慮して、適切な変圧器構成について話し合い、プロジェクト固有の見積もりを受け取ります。
