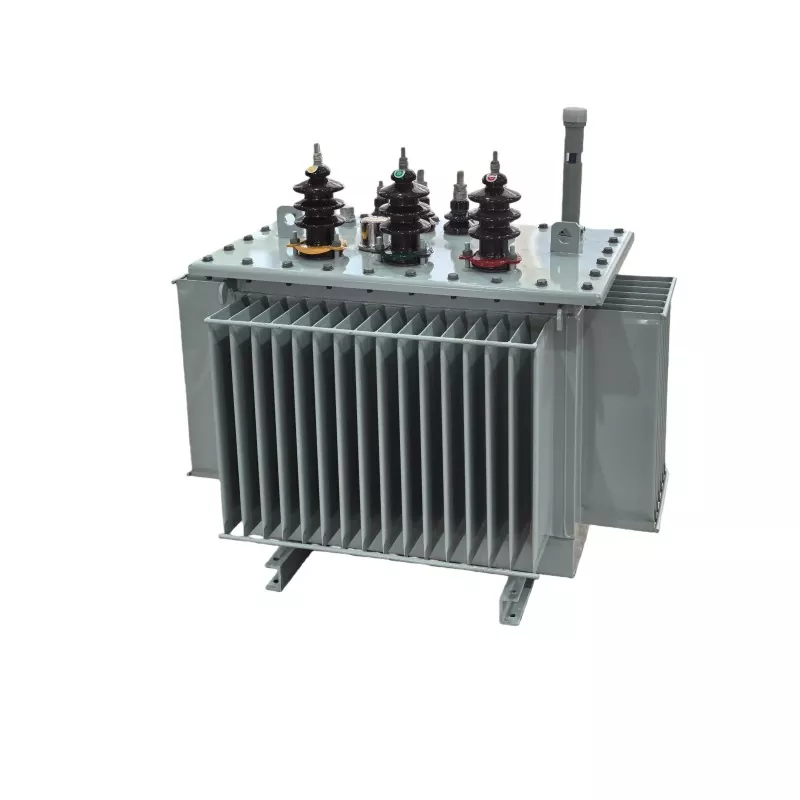

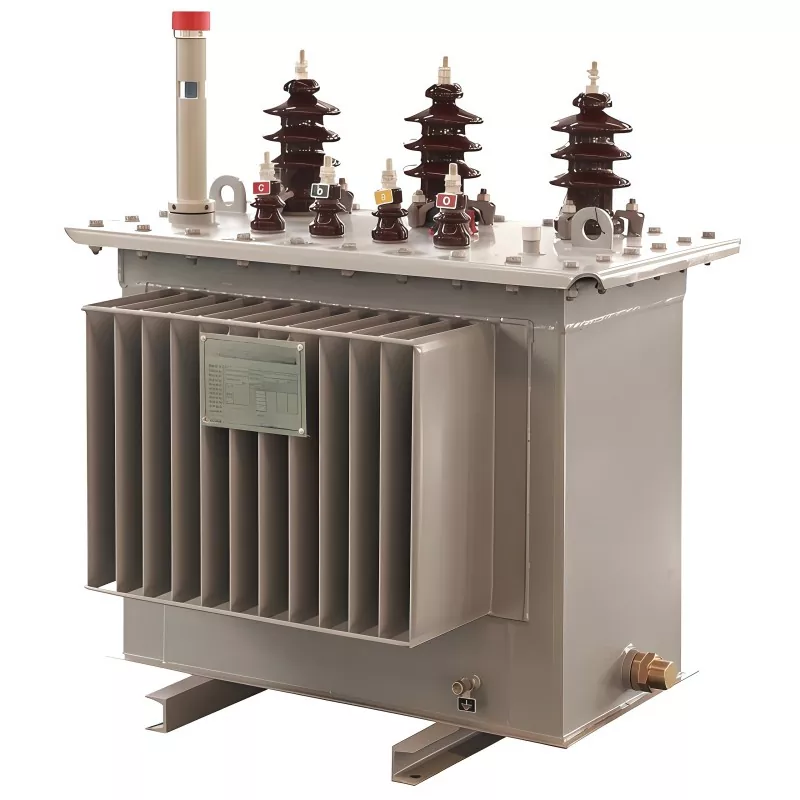

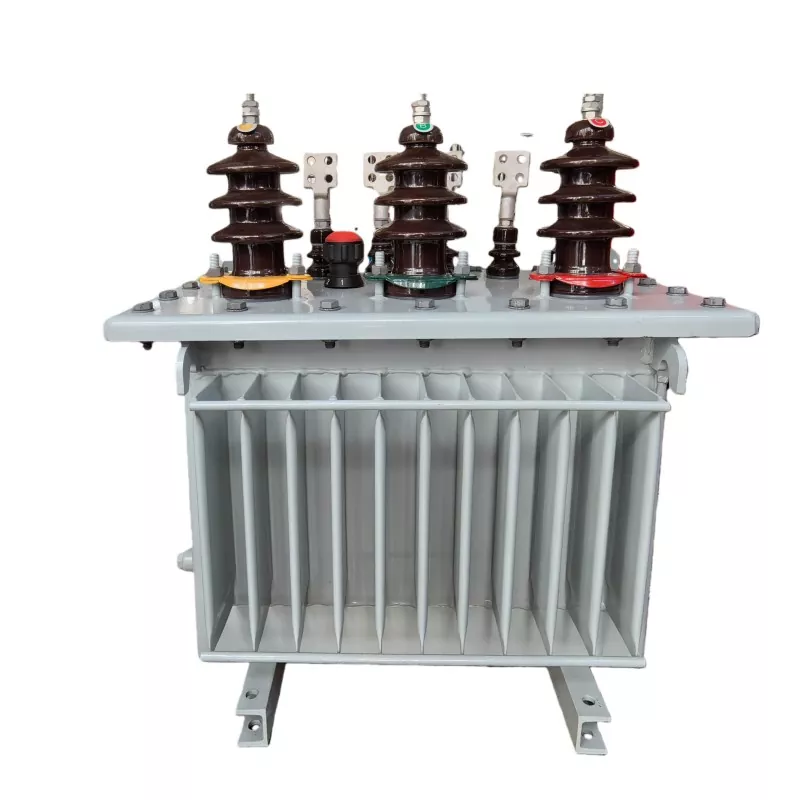

100KVA 11KV 油入変圧器

100KVA 11KV 油入変圧器は、産業用、商業用、公共用の配電システム向けに 11kV の一次電圧を低電圧レベル (通常 400V / 415V / 0.4kV) に降圧するように設計された中圧配電変圧器です。

鉱物絶縁油を冷却媒体と絶縁媒体の両方として使用し、連続負荷条件下でも安定した熱性能と高い絶縁耐力を保証します。

応用事例

GUANGBIAN が製造する 100KVA 11KV 油入変圧器は、アフリカの顧客によって最近、地域の配電システムで短絡損傷が発生した故障した変圧器を交換するために導入されました。

このプロジェクトでは、オリジナルの変圧器にはコスト削減の理由から選択されたアルミニウム巻線が使用されていました。しかし、不安定な送電網状態とユーザー側での頻繁な電圧変動により、変圧器は繰り返し過負荷と短絡ストレスにさらされ、過剰な加熱と最終的には巻線の故障につながりました。

100KVA 変圧器の銅巻線とアルミニウム巻線

100KVA 配電変圧器については、GUANGBIAN が次の両方を提供します。

●銅線巻線オプション

●アルミ巻オプション

アルミニウム巻線は初期コストが低くなりますが、銅巻線に比べて熱耐久性と機械的強度が比較的低くなります。

次のような不安定な電源環境では。

●頻繁な電圧変動

● 突入電流が大きい条件

● 繰り返される短絡イベント

アルミニウム製の巻線は、次のような症状が発生しやすいです。

●過負荷状態での過熱

●絶縁劣化

● 過酷なグリッド用途での寿命の短縮

コストと信頼性の考慮

アルミニウム巻線変圧器は初期購入コストが低くなりますが、実際のアプリケーションでは、不安定な送電網環境では、次の理由により総ライフサイクル コストが増加する可能性があることが示されています。

● メンテナンス要件

● 予期せぬ障害

●交換費用

したがって、長期的なシステムの安定性を確保し、計画外のダウンタイムを減らすために、材料の選択は、初期価格だけではなく実際の動作条件に基づいて行う必要があります。

技術文書

動作環境

温度条件:

長期使用周囲温度：-25℃～+45℃。

最高使用周囲温度: +50℃を超えないこと。

保管および輸送温度:

-40℃〜+60℃。

湿度条件:

相対湿度: ≤95% @ 25℃

高度要件:

定格高度適応範囲: ≤1000 メートル

技術的な位置付けと競合他社

油入変圧器 vs 乾式変圧器

油入変圧器は、屋外での耐久性が高く、寿命の長い用途に適しています。

下位規格との比較（S9/S11/S13シリーズの傾向）

● S9: 損失が大きく、時代遅れの効率基準

● S11: 最新の効率性のベースライン

● S13: 低損失、高効率設計 (輸出市場で好まれます)

S13 コア技術で設計された 100KVA 変圧器は、S11 と比較して無負荷損失を 15 ～ 30% 削減でき、長期運用における ROI を向上させます。

市場レベルの競合他社の位置付け

ジェネリックメーカーとの比較：

● 損失制御の改善（無負荷＋負荷損失の最適化）

●短絡耐量の強化

●シール技術の向上（油漏れ防止）

● 輸出市場向けのコンプライアンス文書の改善

私たちの工場

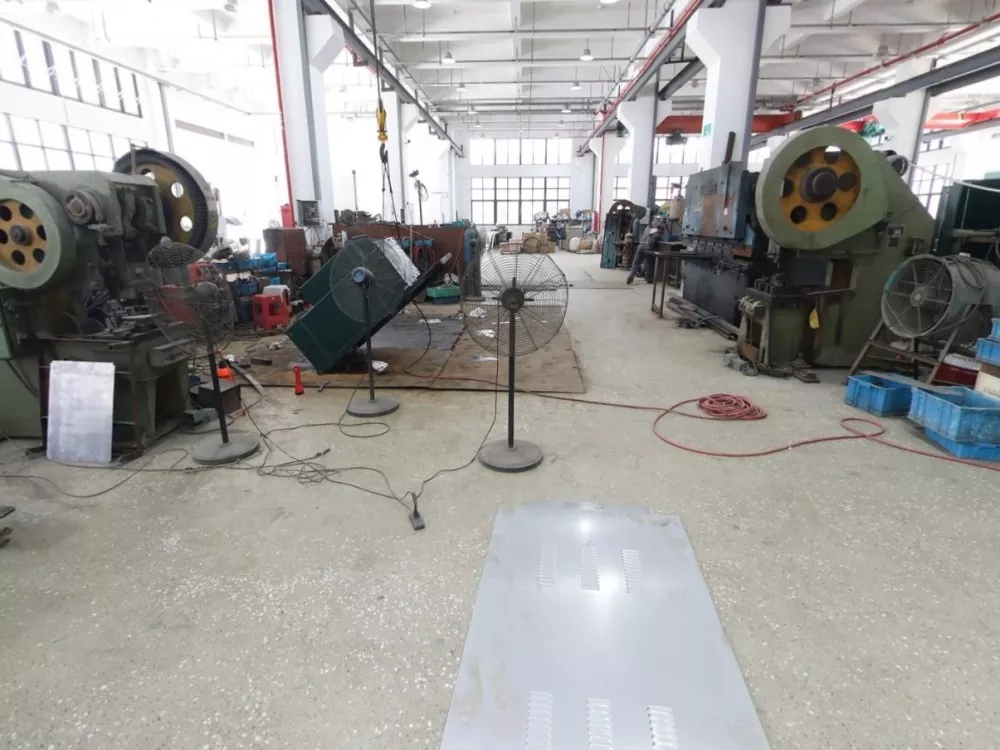

板金ワークショップ

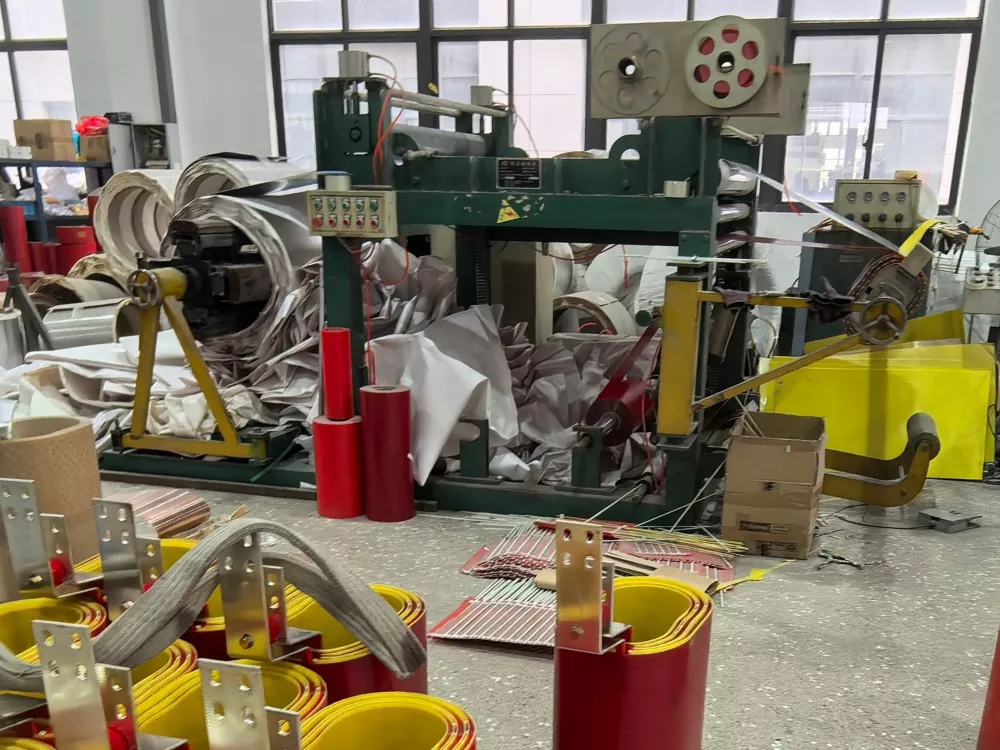

箔巻き工房

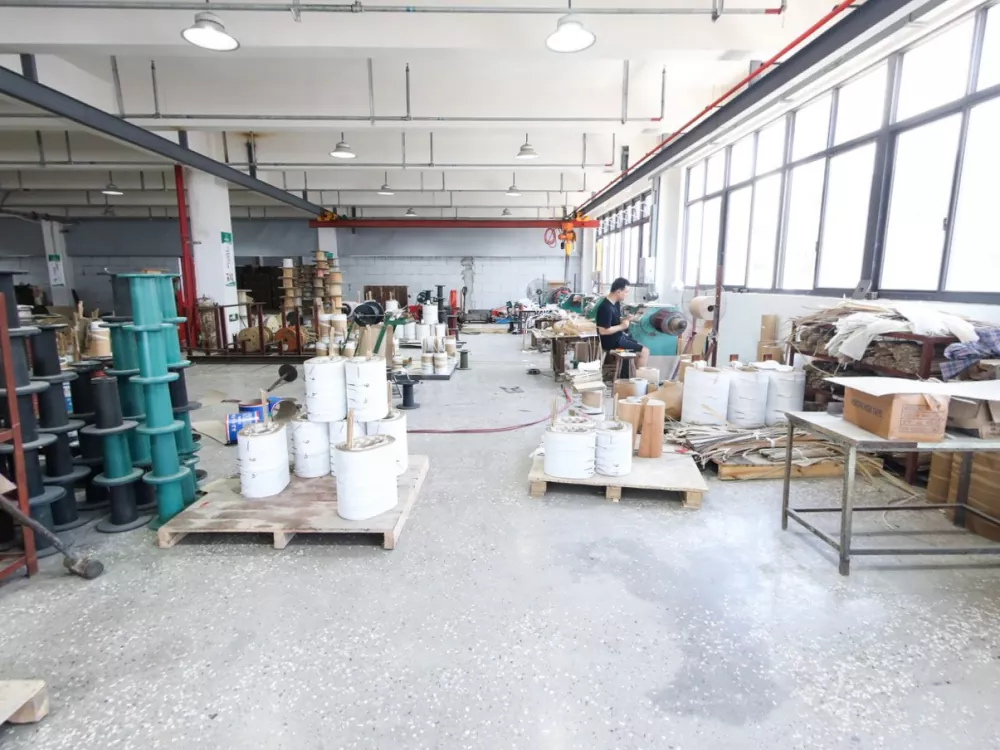

巻き工房

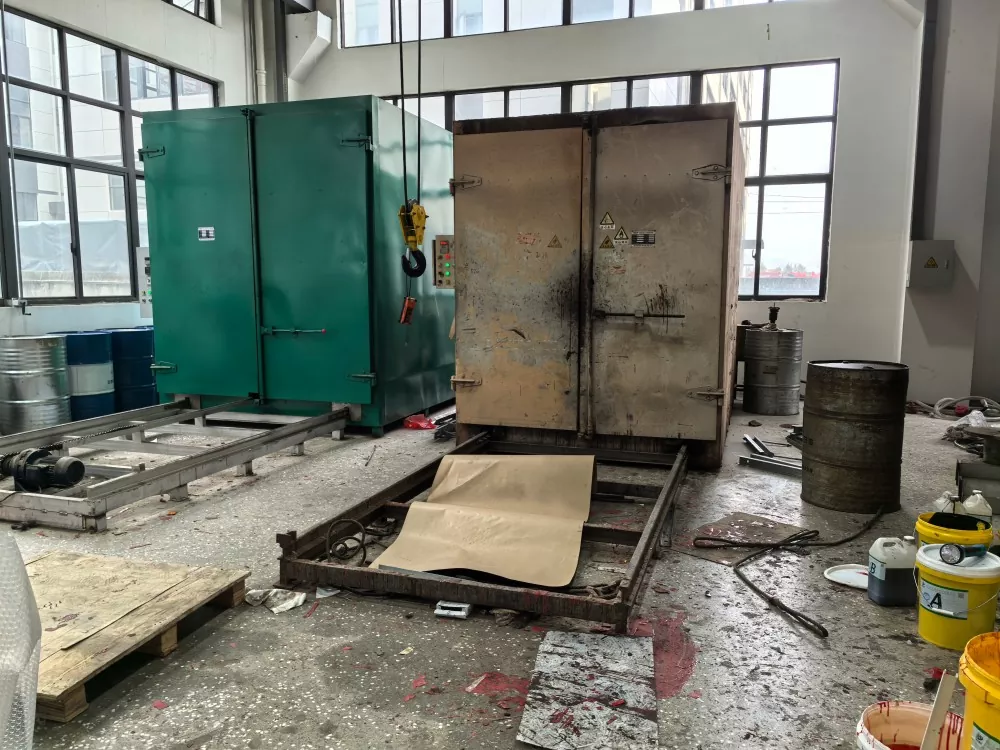

ワインディングオーブン工房

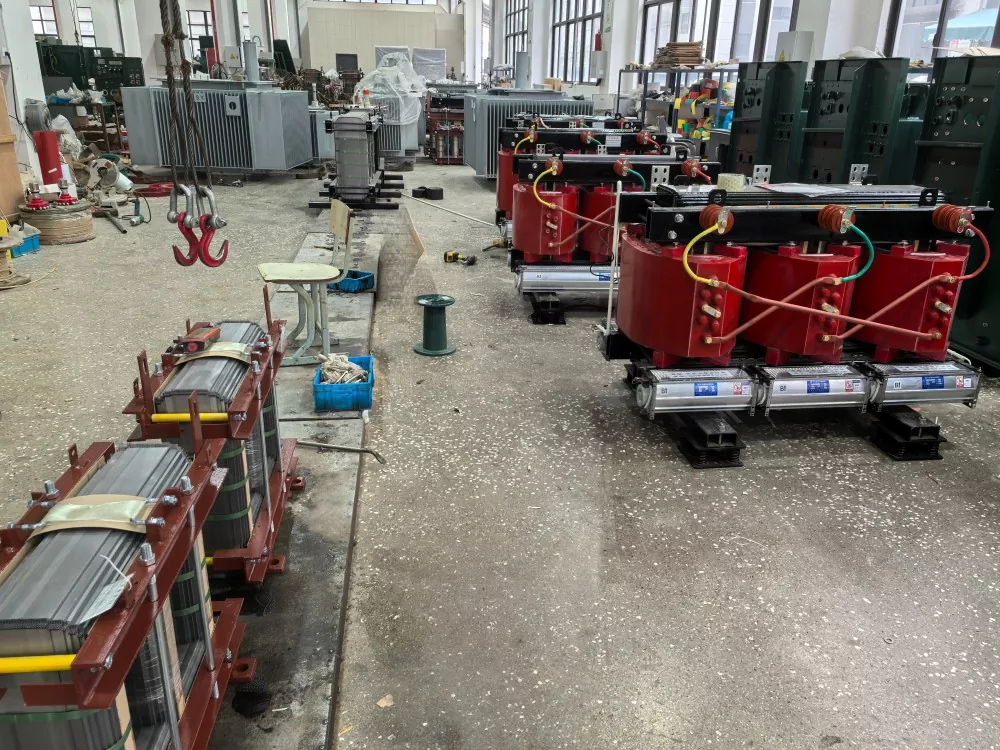

変圧器組立作業場

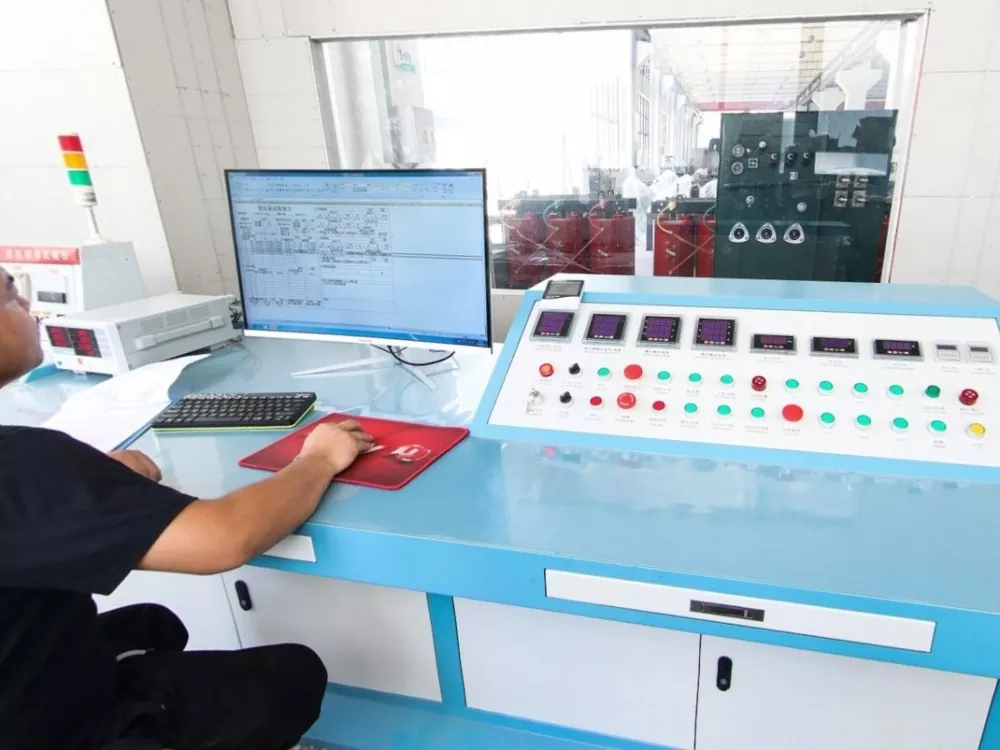

変圧器試運転ワークショップ

よくある質問

Q1: 100KVA 油入変圧器の寿命はどれくらいですか?

負荷条件、メンテナンス、設置環境によって異なりますが、通常は 20 ～ 30 年です。

Q2:屋外でも使用できますか？

はい。油入変圧器は、屋外変電所や過酷な環境向けに特別に設計されています。

Q3：どのようなメンテナンスが必要ですか？

●定期的な油面点検

●定期的なオイル絶縁試験

●ブッシュと接続部の締め付け

●温度監視

通常、メンテナンス間隔は乾式変圧器よりも長くなります。

Q4: 11KV 変圧器と 10KV 変圧器の違いは何ですか?

11KV はより高いシステム電圧レベルであり、国際配電ネットワークで一般的に使用されます。性能原理は同様ですが、絶縁要件はより厳しくなります。

Q5: 再生可能エネルギープロジェクトに適していますか?

はい。安定性と過負荷耐性により、太陽光発電や風力発電の降圧配電システムで広く使用されています。
