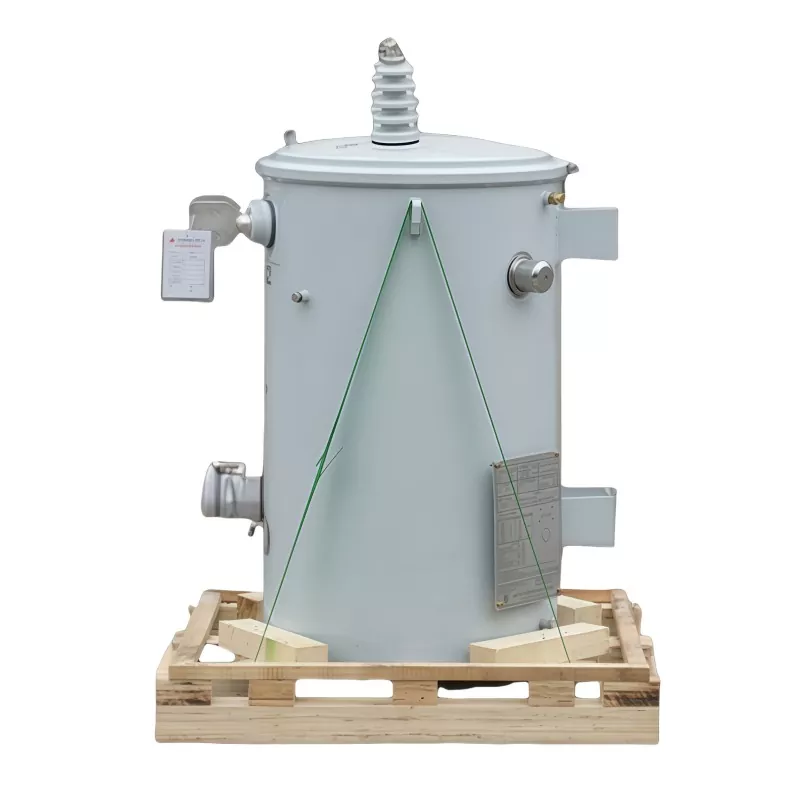

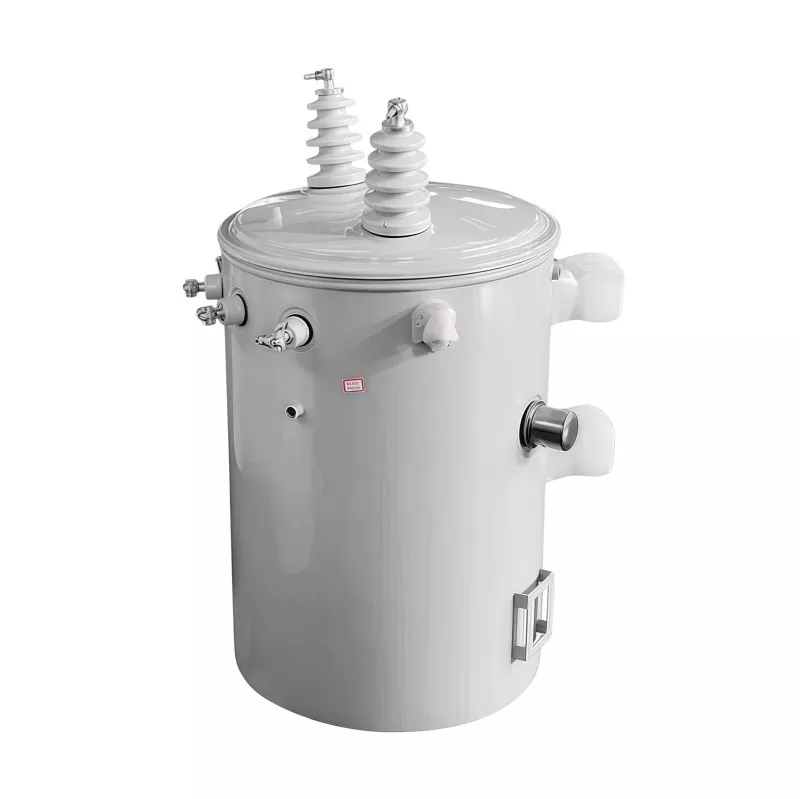

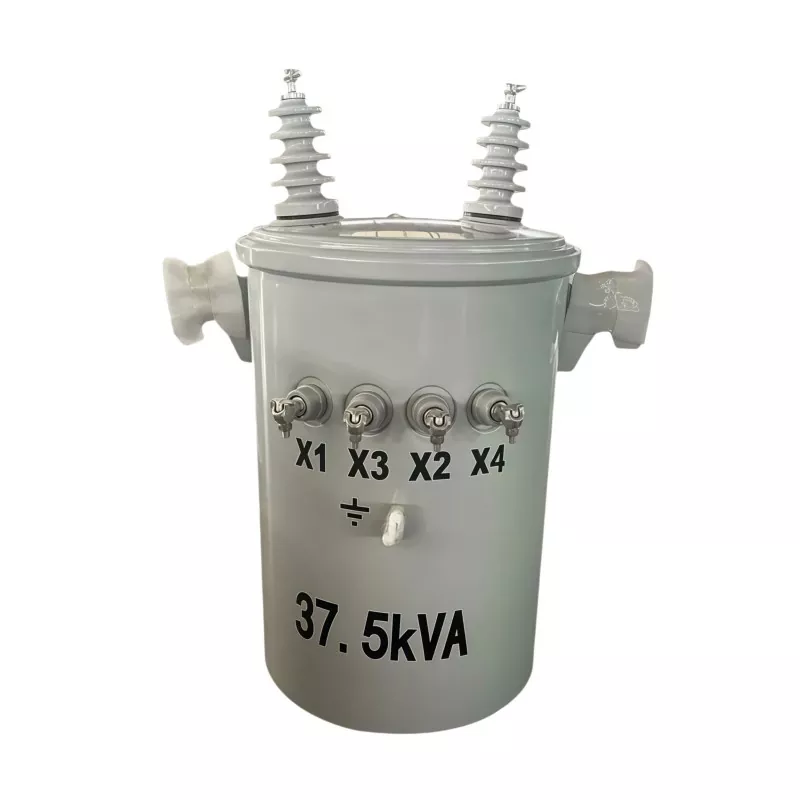

37.5KVA 柱上変圧器

37.5KVA 柱上変圧器は、電柱に設置される配電変圧器で、送電線からの中圧電力を住宅用、商業用、農業用、軽工業用のより低い使用可能な電圧に降圧します。定格容量が 37.5 キロボルト アンペア (KVA) で、都市部や農村部に安定した効率的で信頼性の高い電力供給を行う架空配電システムで一般的に使用されています。コンパクトなポールマウント設計により、地上スペースを節約し、設置を簡素化し、コスト効率の高い配電ネットワークをサポートします。

動作原理

柱上変圧器は電磁誘導の原理に基づいて動作します。

高電圧入力

中電圧または高圧の電気は架空配電線を通じて一次巻線に供給されます。

磁場の発生

交流が一次巻線を流れると、変圧器コア内に変化する磁場が生成されます。

電圧変換

この磁界により、二次巻線に電圧が誘導されます。巻線間の巻数比に基づいて、電圧はより低い使用可能なレベルまで降圧されます。

安定した出力供給

変換された低圧電力は、安定した性能で住宅、商業、または産業のユーザーに供給されます。

アプリケーション

37.5KVA 柱上変圧器は低負荷から中負荷の配電システム向けに設計されており、中電圧の電力をエンドユーザーが使用できる低電圧に効率的に降圧します。次のシナリオで広く使用されています。

住宅用配電

住宅街、田舎の家、小さなコミュニティに最適で、照明、家電製品、日常の電力消費に安定した電力を供給します。

地方電化プロジェクト

設置が簡単でメンテナンスの必要性が低いため、地方の送電網拡張や遠隔地への電力供給システムで一般的に使用されています。

農業用電力システム

農場、灌漑システム、家畜施設、温室に適しており、水ポンプ、モーター、農業機械に電力を供給します。

小規模商業施設

小規模オフィス、小売店、ガソリンスタンド、作業場、貯蔵施設などで幅広く利用され、商用電力の安定供給を実現します。

軽工業用途

電力需要が中程度の小規模工場、加工工場、メンテナンス施設で使用されます。

仮設電力供給事業

柔軟で信頼性の高い配電が必要な建設現場や一時的な屋外エンジニアリング プロジェクトで一般的です。

GUANGBIAN が実際にどのように構築するかを見てみましょう。

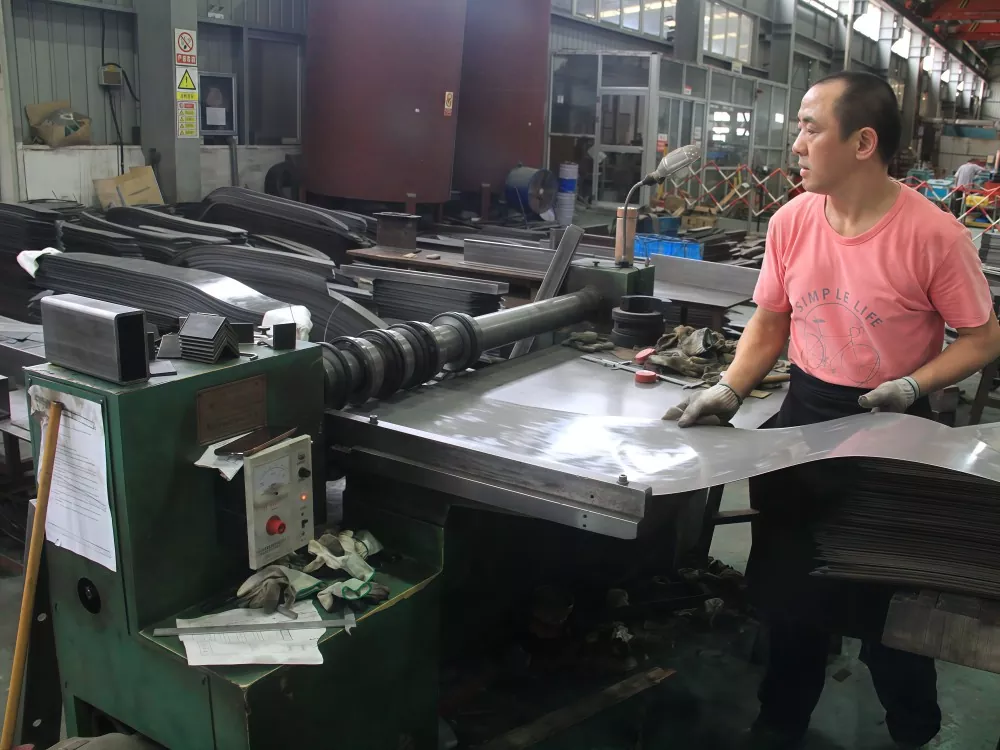

ステップ 1: コアの製造

コアは方向性ケイ素鋼から始まります。磁性は優れていますが、脆いため、通常の鋼のようにスタンプすることはできません。

シートを特定の寸法に切断し、専用の装置で層ごとに積み重ねます。各層の接合部は下の接合部からオフセットされており、磁路内の空隙が最小限に抑えられます。目標の厚さに達したら、スタック全体をしっかりとクランプし、真空含浸してすべてを所定の位置に固定します。

変圧器の製造プロセスはこのステップにかかっています。スタックファクター、表面の平坦度、クランプ圧力、これらのいずれかが欠けていると、無負荷損失が仕様を超えます。

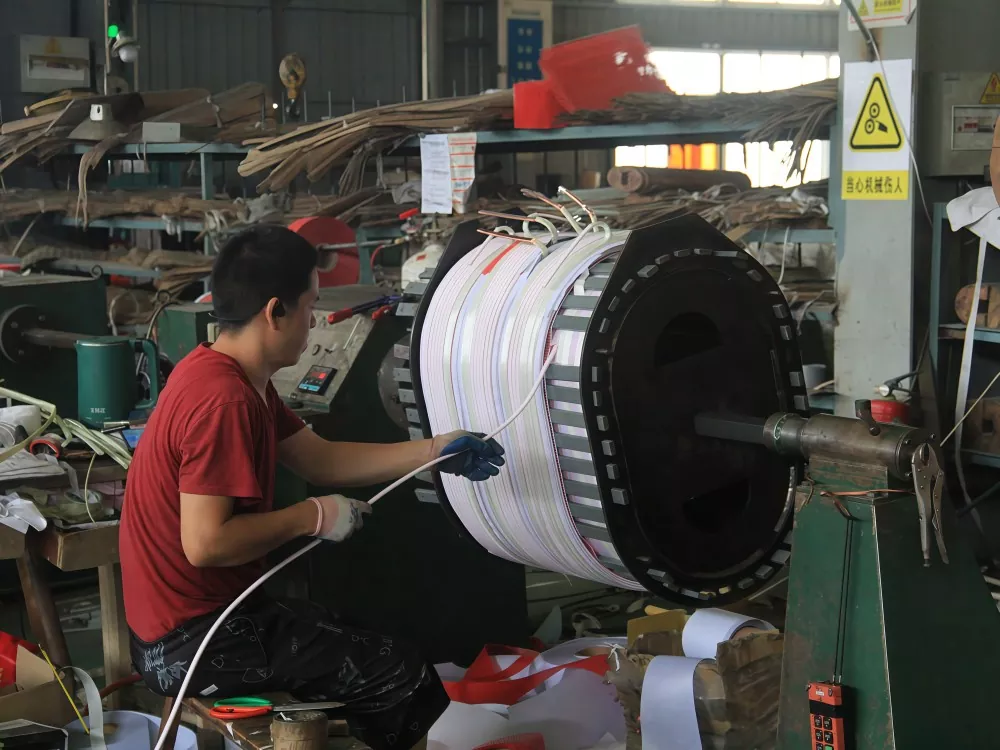

ステップ 2: 巻き取り

ここが重要な点です。ワインディング工場は、温度と湿度が管理された状態で稼働しています。オペレーターは巻線機の前に座って、銅線をコイルフォーマーに順番に送り込み、コイルフォーマーを均一でしっかりと保ちます。

GUANGBIAN の 37.5 kva 柱上変圧器は、アルミニウムではなく純銅の巻線を使用しています。これらは中国の施設で製造されており、ワイヤーゲージ、巻き数、積層パターンなど、あらゆる細部が重要です。巻き方が緩すぎると、コイルの機械的強度が不足します。巻きすぎると断熱材が潰れてしまいます。

巻かれたコイルは真空含浸を経ます。絶縁ワニスがすべての隙間に浸透し、ターンを所定の位置に固定し、巻線に絶縁耐力とより良い熱放散の両方を与えます。

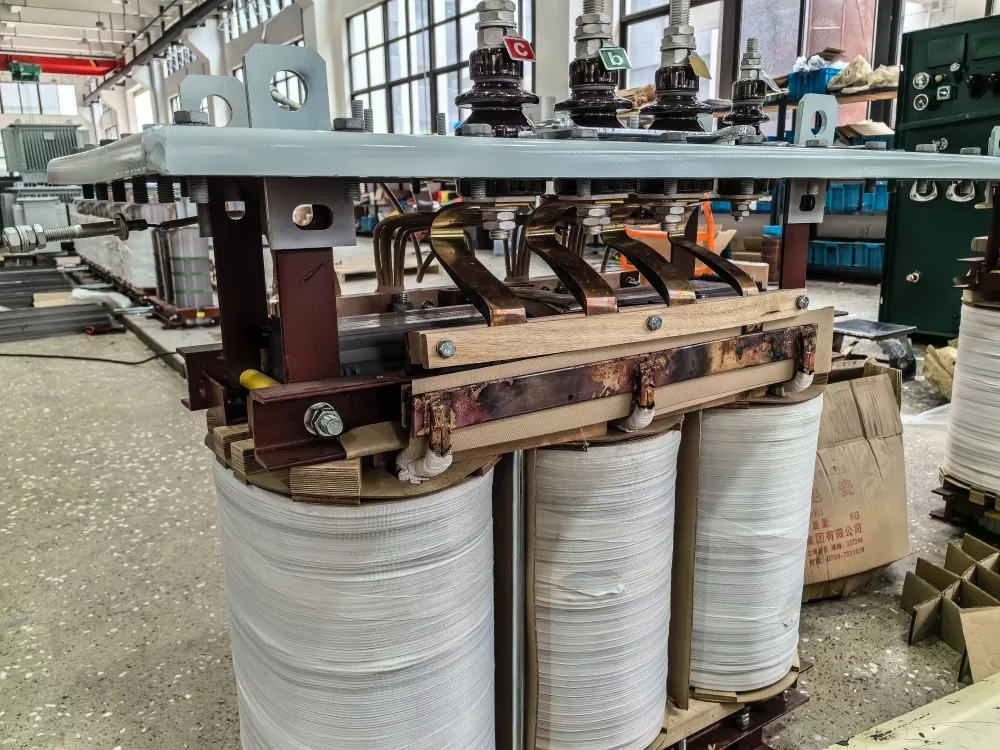

ステップ 3: コアとコイルの組み立て

巻かれたコイルはコア脚上に滑り込みます。絶縁スペーサーが挿入され、リード線が接続され、アクティブ部分全体が形を整えます。巻線間のクリアランスは標準を満たす必要がありますが、これに近道はありません。

組み立てられたアクティブ部品は、すぐに変圧器工場で耐電圧試験と DC 抵抗測定の試験を受けます。わずかでも異常があると、この段階で捕らえられます。

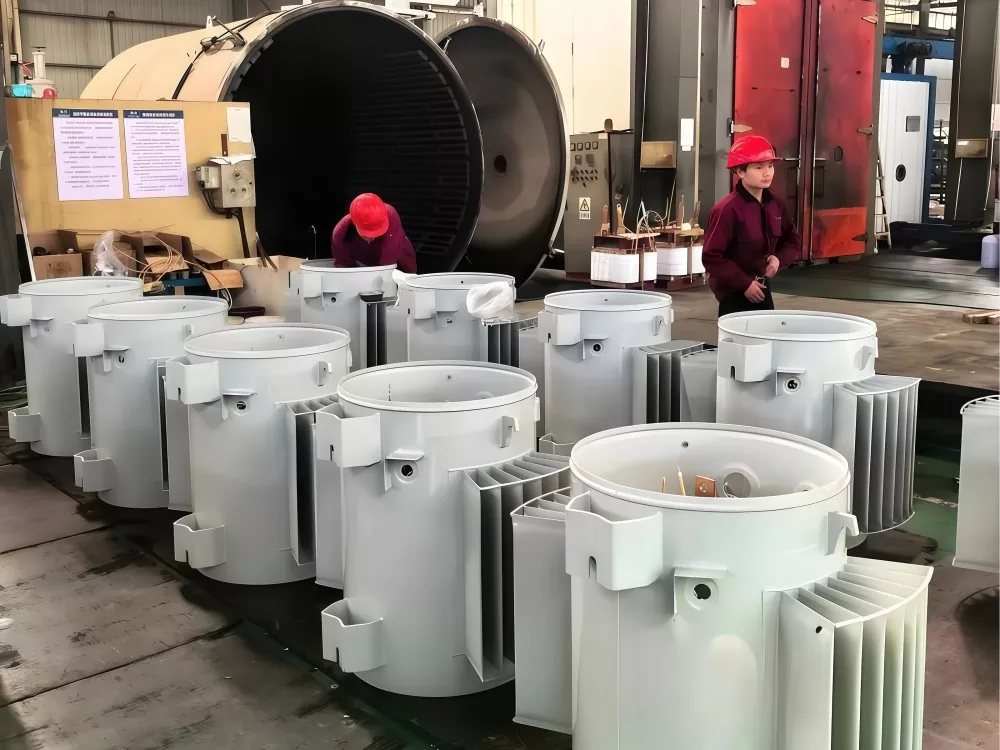

ステップ 4: タンクの組み立て

アクティブ部品は検査に合格しますか?タンク内に降ろされていきます。タンクは変圧器のシェルであり、誘電体バリアと冷却剤の 2 つの役割を果たす絶縁油が満たされています。

GUANGBIANでは高級鉱物絶縁油を使用しております。タンクに入る前に脱水および脱気されます。タンク自体は溶接構造であり、すべての溶接継ぎ目が X 線検査されます。漏れは許されません。

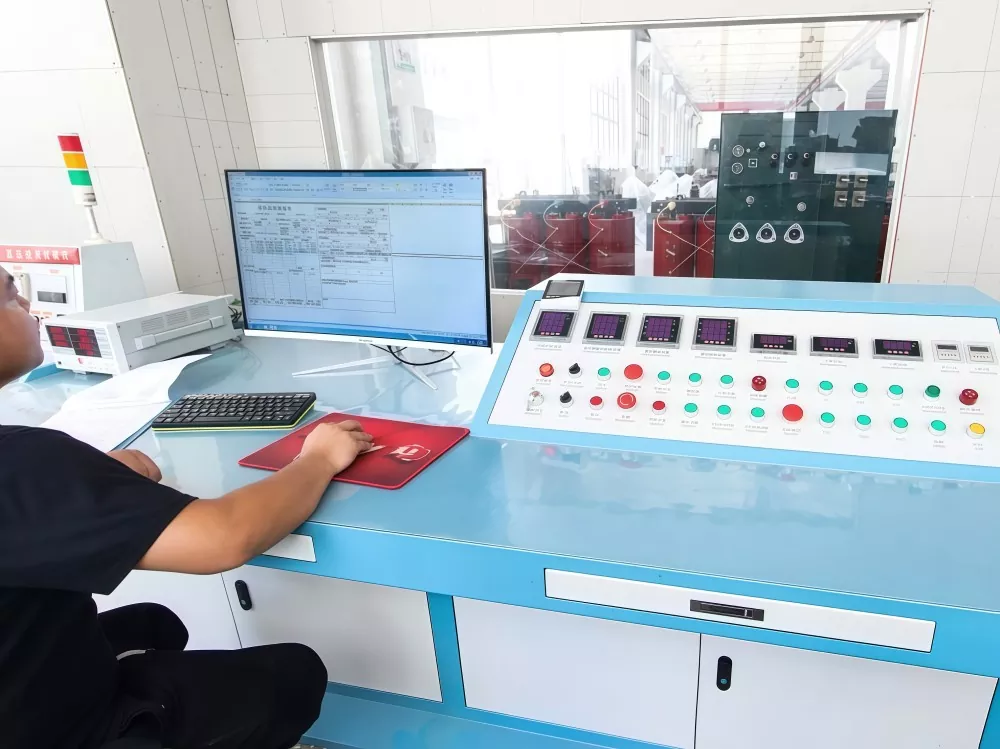

ステップ 5: 最終テスト

ユニットは工場から出荷される前に、完全なテスト ルーチンを実行します。

無負荷テスト：二次側に何も接続しない状態で電源を投入します。電流と損失の読み取り値から、コアが動作しているかどうかがわかります。 37.5 kva 柱上変圧器では、無負荷損失が ≤113 W 以下になる必要があります。

負荷テスト: 最大定格負荷をかけて数値を観察します。負荷損失は 413W 以下に留まり、温度上昇は 65°C を超えません。

耐電圧テスト: HV 巻線の電源周波数で 21kV、1 分間。 LV側は10kV。断熱材が保たれていれば次に進みます。

インパルス電圧テスト: 60kV のスパイクが一次側に到達し、30kV のスパイクが二次側に到達します。これにより、銅巻線変圧器が実際の落雷に対処できるかどうかがわかります。

絶縁油試験: 絶縁破壊電圧、含水率、誘電正接 - それぞれに合格する必要があります。

すべてのテストはクリアしましたか？そうして初めて、工場のラベルを獲得します。

ステップ6: 梱包と発送

すべてのテストに合格しましたか?変圧器には防湿カバーが付けられ、木製パレットに固定され、出荷の準備が整います。すべての GUANGBIAN ユニットには固有のシリアル番号が付いており、銘板とベースに表示されます。その番号を追跡すると、製造日、テスト記録、さらにはどのバッチの原材料が投入されたのかがわかります。

ここまででイメージが分かりますね。 37.5KVA 柱上変圧器は、単なる金属とワイヤーを組み合わせたものではありません。変圧器の製造プロセスには、実際の職人と実際の人々があらゆる段階で注意を払います。価格も重要ですが、それよりも生産能力と品質管理が重要です。

柱上変圧器を使用する理由

地上設置変圧器と比較して、柱上変圧器にはいくつかの重要な利点があります。

省スペース設置

電柱上に設置するため、地上スペースや専用の変電室が不要になります。

インフラストラクチャコストの削減

基礎、囲い、追加の土木工事の必要性を回避することで、建設コストを削減します。

地方への流通に効率的

架空配電ネットワークが一般的に使用される田舎や遠隔地に非常に適しています。

簡単なメンテナンスアクセス

点検・保守・交換に使いやすい高さに取り付けられ、ダウンタイムを削減します。

安全性の強化

高所に設置すると、偶発的な接触、破壊行為、環境破壊のリスクが軽減されます。

信頼性の高い屋外運用

長期にわたる屋外パフォーマンスを実現する耐候性と耐腐食性の機能を備えた設計。

架空電力ネットワークに最適

費用効果が高く効率的な電力ソリューションとして架空配電システムで広く使用されています。

自分の目で見てみたいですか？ GUANGBIAN は中国工場で製造しており、工場見学を歓迎しています。ツアーを予約するにはお問い合わせください。
