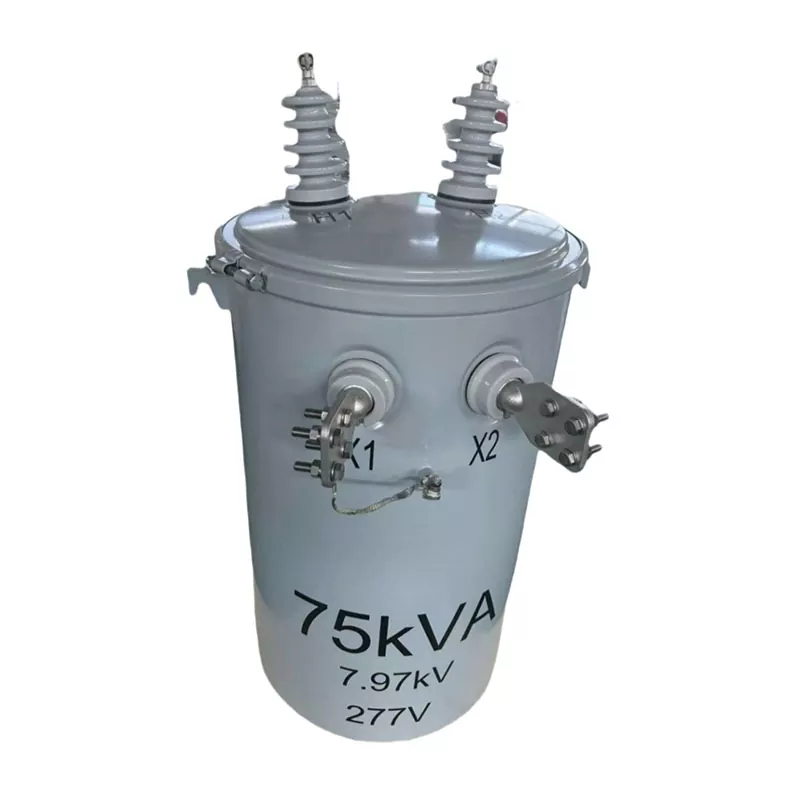

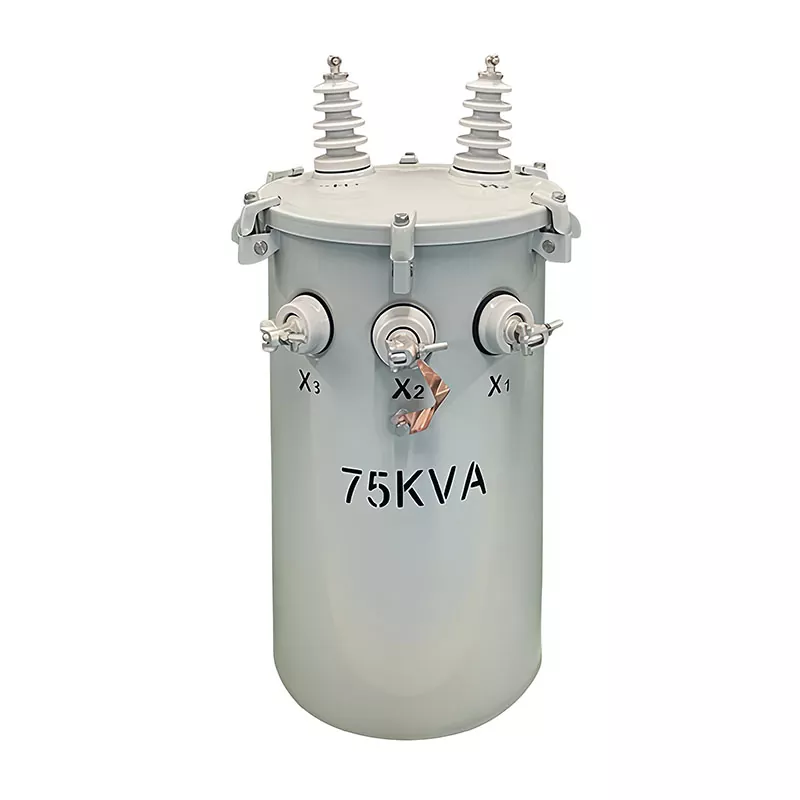

75KVA 柱上変圧器

Guangbian の 75KVA 柱上変圧器は、住宅地域、地方の電化プロジェクト、工業団地、学校、病院、商業施設での安定した屋外配電用に設計されています。高度な絶縁システムと耐久性のある油浸技術を使用して設計されたこの変圧器は、さまざまな環境条件において信頼性の高い電圧調整、低電力損失、および長寿命を実現します。

20年以上の経験を持つ中国の専門変圧器メーカーとして、Guangbianはアフリカ、東南アジア、中央アジア、南米、中東の顧客向けに35KV未満の高品質の柱上変圧器の製造を専門としています。

75KVA柱上変圧器とは何ですか?

75KVA 柱上変圧器は、電柱に直接設置されるコンパクトな油入配電変圧器で、中圧電力を家庭、商業ビル、小規模産業用途に適した低圧電力に変換します。

このタイプの変圧器は、次のような利点があるため、広く使用されています。

●効率的な電力分配

●設置とメンテナンスが簡単

● 土地占有の削減

●耐候性に優れています。

●長期安定稼働

Guangbian 75KVA 変圧器は国際変圧器規格に従って製造されており、さまざまな系統システムや電圧要件に合わせてカスタマイズできます。

容量とフェーズ

変圧器のデータシートの先頭にある「75KVA、単相」から始めます。 KVA はキロボルトアンペアの略で、皮相電力の単位です。 75KVA は、このユニットが処理できる最大負荷です。キーワード: 「実行しなければならない」ではなく、「対処できる」。実際には、負荷を定格容量の 80% 程度に保ってください。これにより、変圧器の耐用年数が大幅に延長されます。

単相変圧器には 1 つの入力相と 1 つの出力相があります。住宅地、街路照明、小規模商業施設に適合します。一方、三相ユニットは、380V の産業用電源が必要な工場やオフィスビルに使用されます。

電圧パラメータ

一次電圧: 4160 Grd Y / 2400V

これにより、高電圧側が何に接続できるかがわかります。 「Grd Y」は接地された Y 接続を意味し、ニュートラルはアースに接続されます。 4160V は線間電圧、2400V は線間電圧です。これは北米の配電システムでは一般的な定格であり、輸出市場向けの仕様に 4160v 変圧器が記載されているのをよく見かけるのはこのためです。

タップチェンジャーには+2.5%、0%、-2.5%、-5%、-7.5%の5つのポジションがあります。入力電圧が変動した場合、タップを調整することで出力を安定させることができます。位置 B または 2 は公称設定を示します。

二次電圧：120/240V

低電圧出力側です。単相変圧器は通常、120V または 240V を供給します。 240V 出力は、AC ユニットや給湯器などの大きな負荷に対応します。 120V側でしょうか？それは照明と壁のコンセントです。 1 台のユニットで両方の電圧に対応できるため、個別の降圧セットアップは必要ありません。

素材と仕上がり

巻線材質：銅

銅はアルミニウムよりも伝導性が良いため、より低温で動作し、電力の無駄が少なくなります。当社は GUANGBIAN の中国施設で銅を使用して製造しています。初期費用は高くなりますが、長期的な信頼性にはそれだけの価値があります。

コア: 方向性ケイ素鋼

ケイ素鋼は変圧器を磁気的に機能させるものです。 「結晶配向」とは、結晶が一方向に並んでいることを意味し、これにより磁気損失が削減されます。結果？無負荷損失は低く抑えられ、効率が向上します。

冷却方式：ONAN

ONAN = オイルナチュラル、エアナチュラル。オイルは自ら動き、コアと巻線から熱を奪います。ポンプはありません。ファンはいません。失敗することが少なくなります。人里離れた場所にあるポールに設置されたユニットでは、このようなシンプルさが重要です。

効率の指標

無負荷損失: ≤225W |負荷損失: ≤750W |インピーダンス: ≤2.5%

無負荷損失は、変圧器が通電されているが無負荷の状態でただそこにあるだけで発生する損失です。 225ワットってかなり低いですね。負荷損失は最大容量で発生します。このサイズ クラスでは 750W が正常です。約 2.5% のインピーダンスは、短絡電流と電圧レギュレーションに影響を与えます。

励磁電流 ≤2.5% は、コアの品質が安定していることを示します。磁化にはそれほど電力は必要ありません。これらの数値はすべての GUANGBIAN 変圧器データシートに記載されています。当社は中国で製造し、工場出荷前にすべてのユニットをテストしています。

認証基準

IEEE C57.12シリーズ、ANSI C57.12.20

IEEE C57 は、米国電気電子学会による変圧器技術規格です。 ANSI は米国国家規格協会です。ユニットが両方を満たしていれば、設計とテスト方法が国際水準に達していることがわかります。

変圧器のデータシートを読むにはある程度の練習が必要ですが、調達の中核となるスキルです。まだ質問がありますか? GUANGBIAN の技術チームにお問い合わせください。当社は中国工場で製造しており、個別の選択プロセスをご案内します。

私たちの工場

板金ワークショップ

箔巻き工房

巻き工房

ワインディングオーブン工房

変圧器組立作業場

変圧器試運転ワークショップ

製造工程

各 75KVA 柱上変圧器の製造は、次の厳格な製造手順に従って行われます。

●トランスコアの切断と積層

●コイル巻線の製造

●タンクの製作と溶接

●真空乾燥工程

●トランスアッセンブリ

●オイルの充填とシール。

●電気的性能試験

●最終検査・梱包

この統合された製造システムは、広ビアンが一貫した製品品質とコスト競争力を維持するのに役立ちます。

広辺に連絡する

中国の専門の変圧器メーカーおよびサプライヤーをお探しの場合、Guangbian はプロジェクトの要件に応じてカスタマイズされた 75KVA 柱上変圧器ソリューションを提供できます。

お客様のプロジェクトが地方の電化、産業配電、公共インフラ、再生可能エネルギー システムのいずれであっても、当社のエンジニアリング チームは信頼性の高い変圧器製品と技術ソリューションでお客様をサポ​​ートできます。

今すぐGuangbianに連絡して以下を入手してください:

●技術相談

●トランス仕様

● OEM および ODM サポート

●工場見積

● 国際配送ソリューション
