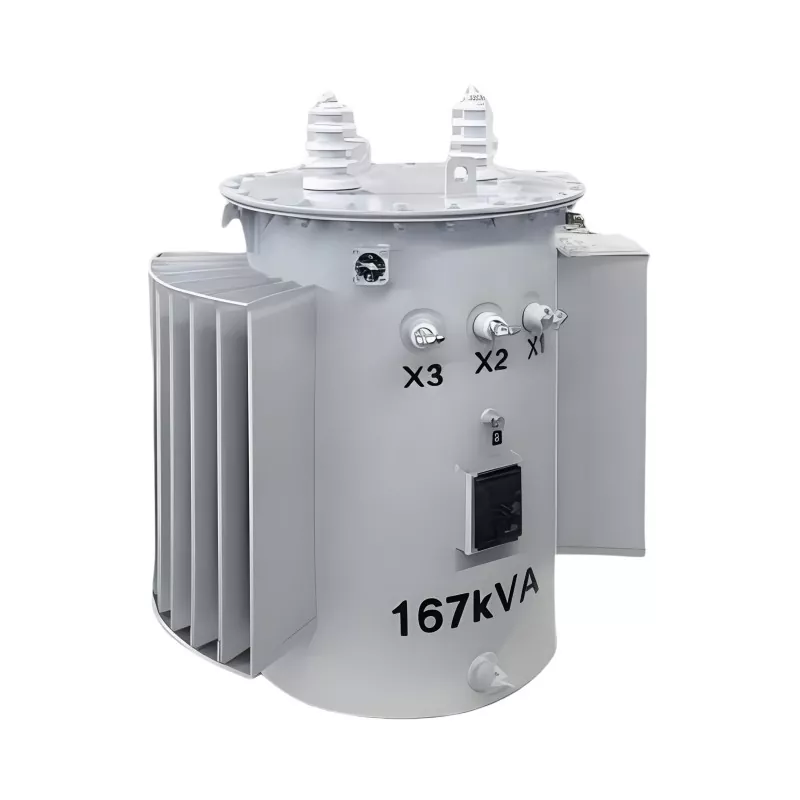

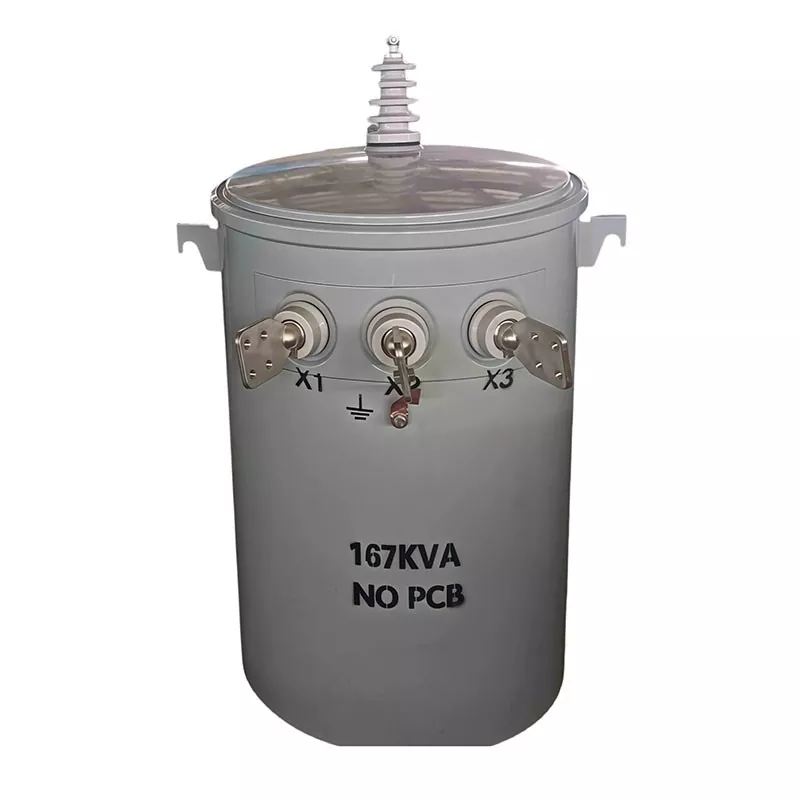

167KVA 柱上変圧器

167kVA 柱上変圧器は、中容量電力ネットワークにおける信頼性の高い屋外電源供給と電圧変換用に設計された高性能架空配電変圧器です。中国の変圧器専門メーカーおよびサプライヤーである Guangbian によって製造されたこのユニットは、要求の厳しい公共施設および産業環境において、安定したエネルギー分配、低損失動作、および長寿命を保証します。

安定した効率的な送電が必要とされる配電システム、地方の電化プロジェクト、工業地帯、商業インフラなどで広く使用されています。
技術仕様

動作原理

167kVA 柱上変圧器は電磁誘導の原理に基づいて動作します。交流が一次巻線を流れると、鉄心に磁場が発生し、システム要件に応じて二次巻線に低いまたは高い電圧が誘導されます。

これにより、長距離送電や地域配電のための安全かつ効率的な電圧変換が可能となり、エンドユーザーへの安定した電力供給が可能となります。

主な利点

1. 高いエネルギー効率

最適化されたコア設計により、無負荷損失と負荷損失が大幅に削減され、全体的なエネルギー効率が向上します。

2. 強い屋外耐久性

耐候性、耐湿性、耐腐食性に優れたポールマウント設置用に設計されています。

3. 安定した電力供給

変動する負荷条件下でも、一貫した電圧出力と信頼性の高いパフォーマンスを保証します。

4. 低いメンテナンスコスト

密閉型オイルタンク構造により、メンテナンス頻度と運用コストを削減します。

5. 高い安全性能

短絡や過負荷のリスクを防ぐための高度な絶縁および保護設計を備えています。

6.長寿命

高品質のシリコン鋼コアと高級巻線素材により、動作寿命の延長が保証されます。

適切な容量を選択するにはどうすればよいですか?

多くの人は、「うちには 80 戸の住宅があるのだから、80KVA のユニットで十分だろう」と考えています。その計算は機能しません。

正しいアプローチは、各家庭のピーク需要から始めることです。夏にはエアコンが稼働し、冬には暖房が強化されます。ある家庭では、最悪の場合でも 5 ～ 8 kW の電力を消費する可能性があります。 ８０軒くらい？これは紙の上では 400 ～ 640 kW です。

ただし、ここに問題があります。ピーク需要のみに基づいて単相変圧器のサイズを決定することはできません。すべての家庭が同時に最大負荷に達する可能性はほぼゼロです。そのため、住宅地には通常 0.4 ～ 0.5 の「需要係数」を適用します。

変圧器容量の計算を実行します: 80 世帯 × 0.4 ～ 0.5 需要率 = 160 ～ 320 kW の実際の需要。 167KVA ユニットはここに適切にフィットし、ある程度のヘッドルームが組み込まれています。

後で拡張する予定ですか?将来的にユニットを交換する場合は、一度サイズを変更するよりも費用がかかるため、事前に規模を大きくすることを検討してください。

電圧定格を一致させる

一次電圧は、ローカル送電網が供給しているものと一致する必要があります。北米の大部分では、これは 12,470 Grd Y / 7,200V、つまりフェーズ間で 12,470V、ニュートラルまで 7,200V を意味します。

GUANGBIAN の中国施設で製造している 12470v 変圧器は、+2.5%、0%、-2.5%、-5%、-7.5% の 5 つのタップ位置で出荷されます。グリッドが動作していませんか?タップをシフトして、出力電圧をあるべき位置に保持します。ただし、注文する前に、ローカルのシステム電圧を再確認してください。

二次側は簡単で、このユニットから 120/240V が出力されます。 240V レッグはより大きな電力を処理します。 120V は照明と壁のコンセントをカバーします。

設置環境の要因

変圧器をどこに置くかによって、必要なものが変わります。

高度: 1,000 メートルを超えると、空気が薄くなり、冷却が悪化します。ユニットの定格を下げるか、特別な高地設計を採用する必要があります。

温度範囲: 極度の暑さ、または極度の寒さ?温度上昇マージンを確認してください。この 167KVA 単相変圧器は ONAN 冷却を実行し、-30°C ～ 45°C で正常に動作します。

腐食のリスク: 海岸地域、塩分土壌、化学地帯 - 空気中の高塩分または腐食性ガスには、より適切な保護が必要です。エナメルコーティングされた磁器ブッシングは、このような環境での耐久性に優れています。

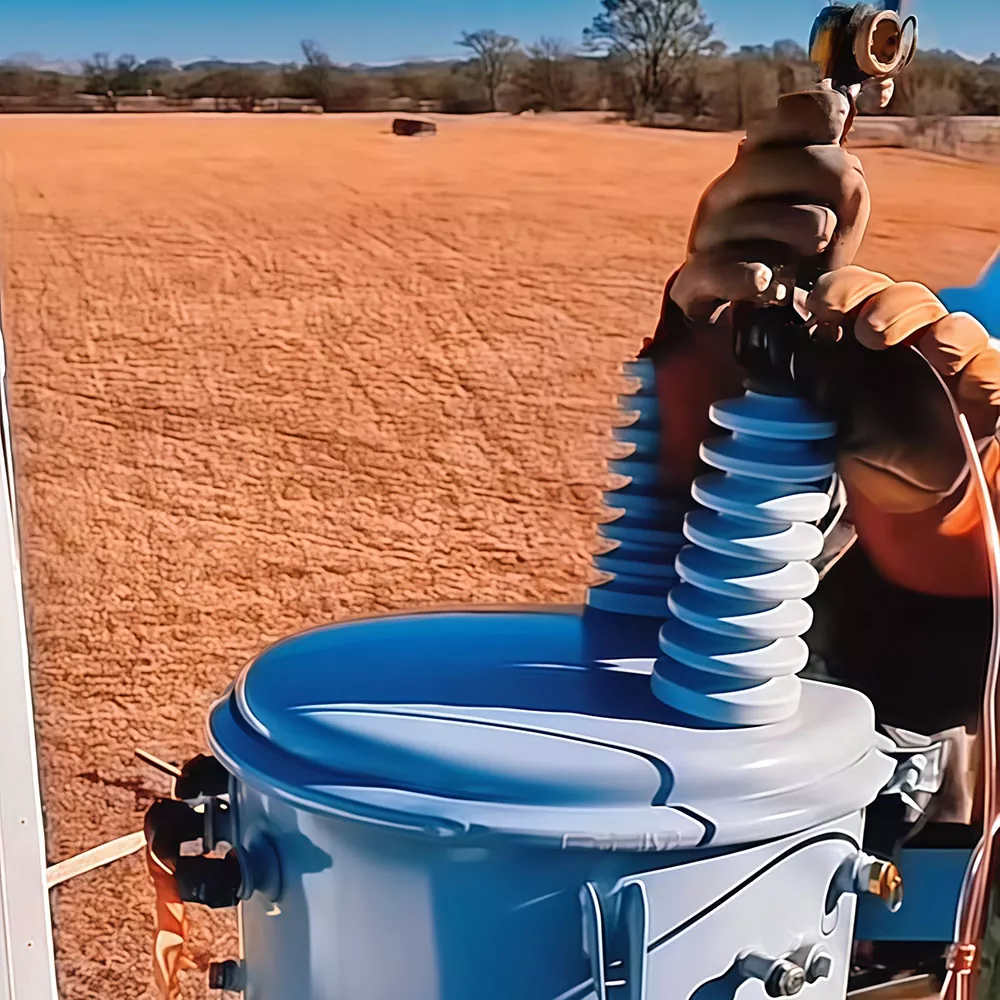

取り付け: 167KVA は大きなユニットです。通常は、ポールに直接吊り下げるのではなく、2 つのブラケット (中心間 591 mm) を備えたプラットフォーム上に設置します。あなたのサイトがそれを処理できることを確認してください。

認定基準について

多くの入札では、IEEE C57.12 または ANSI C57.12.20 認証が必要です。これらはオプションの追加機能ではなく、入札の際の決定事項です。

完全な開示: GUANGBIAN は、当社の柱上変圧器がこれらの規格に対してまだ認定されていません。しかし、私たちにできることは次のとおりです。入札に認証が必要な場合は、私たちが協力して認証を取得します。大量の注文?受験料は弊社が負担いたします。少量ですか？テスト費用はクライアントが負担します。タイムラインとプロセスの詳細については、お気軽にお問い合わせください。

私たちはスペックに正直にラベルを付けています。無負荷損失 375W、負荷損失 1365W、インピーダンス ≤2.5%。データシートに記載されている内容がそのまま得られます。それが私たちの基本的な取り組みです。

正しく選択するにはある程度の考慮が必要ですが、それはロケット科学ではありません。容量、電圧、環境、認証の 4 つを確実に満たせば、良い状態になります。途中で質問がありますか?広辺に連絡してください。中国工場で製造しており、無料の技術サポートを提供しています。

よくある質問

Q1: 167kVA 柱上変圧器は何に使用されますか?

架空送電網の中容量配電に使用されます。

Q2: 地方の電化プロジェクトに適していますか?

はい、地方や遠隔地の送電網拡張システムで広く使用されています。

Q3: 電圧はカスタマイズできますか?

はい、Guangbian は一次電圧と二次電圧の両方について完全なカスタマイズを提供します。

Q4: この変圧器の寿命はどれくらいですか?

動作条件やメンテナンスにもよりますが、通常は 20 ～ 30 年です。

Q5: OEM または卸売注文をサポートしていますか?

はい、Guangbian は OEM、ODM、卸売供給をサポートする工場サプライヤーです。
