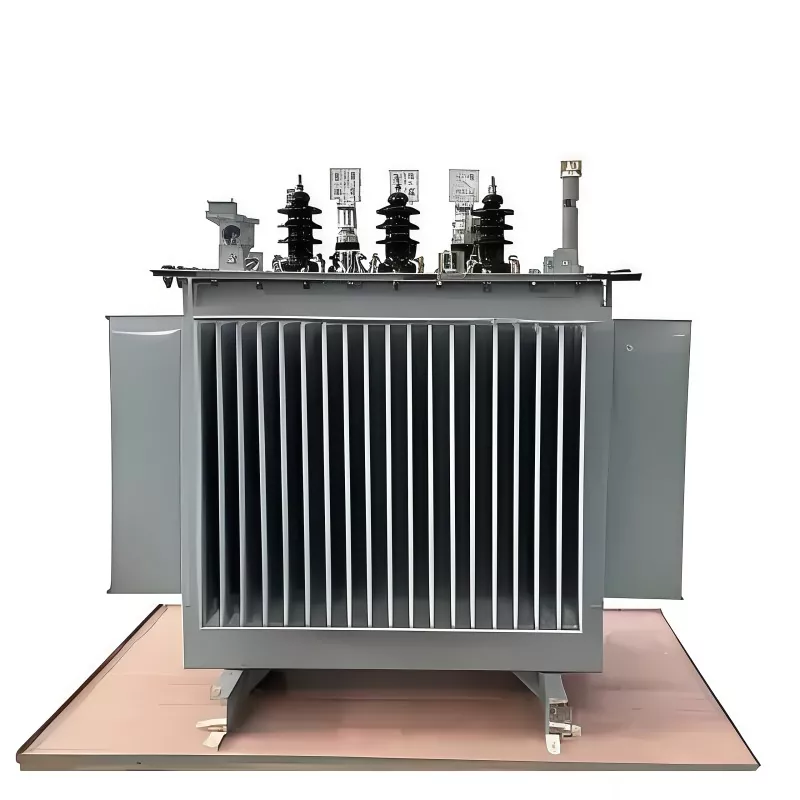

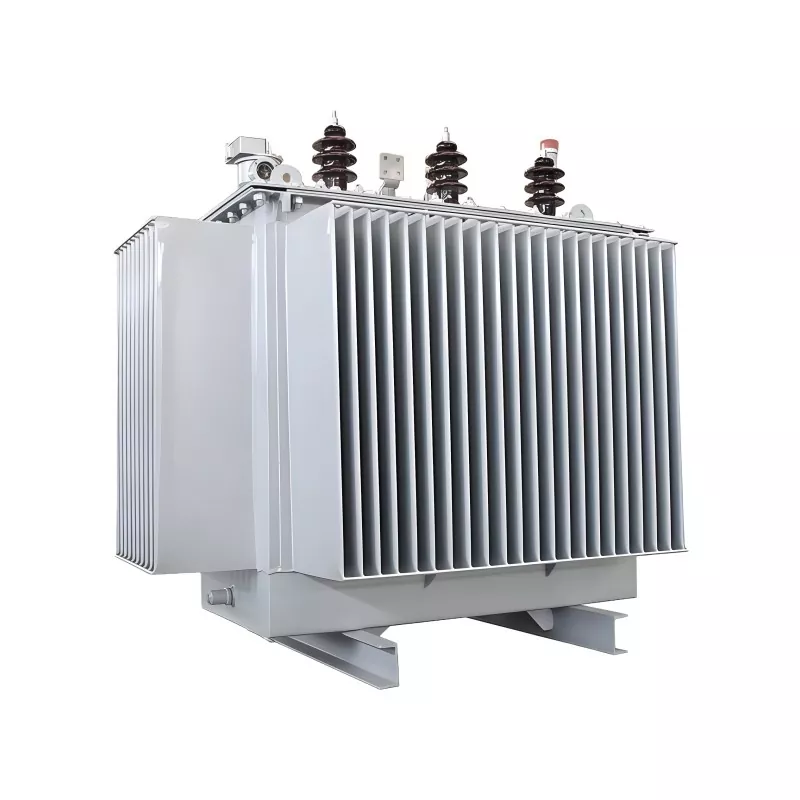

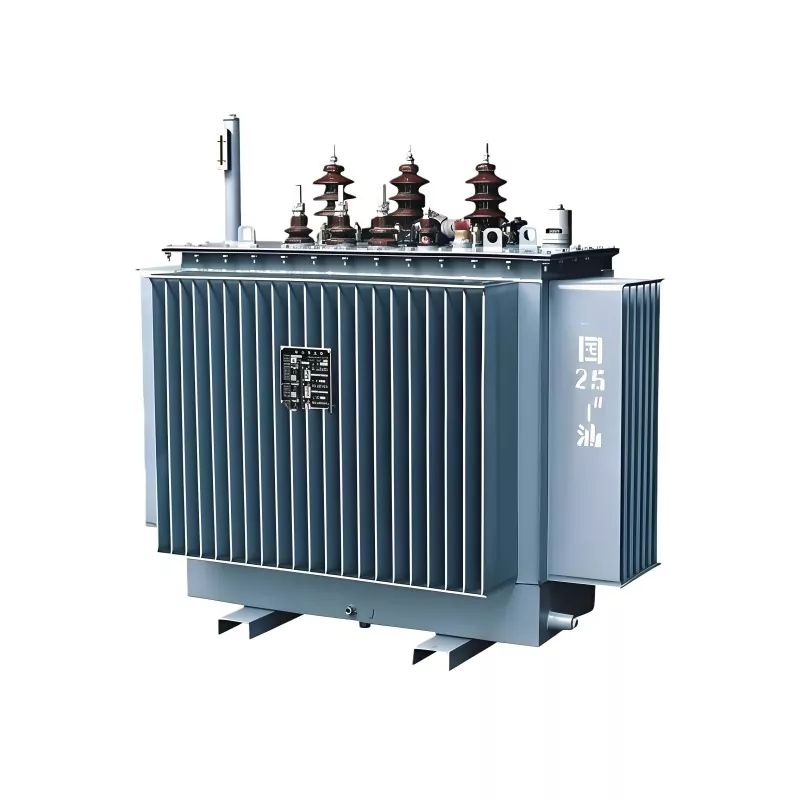

500KVA 10KV 油入変圧器

GUANGBIAN シリーズの設計で製造されたこの 500KVA 10KV 油入変圧器は、広大な住宅地で広く使用されています。数百世帯に安定した電力を供給し、効率的な電力出力を維持できます。当社のコア構造により、トランス動作時のノイズを大幅に低減できます。変圧器の近くに住んでいる住民にも影響はありません。

さらに、500KVA 10KV 油入変圧器の優れたコア構造と高品質のコア材料、および優れた無負荷損失および負荷損失性能により、500KVA 変圧器は長期運転にわたって大幅な電力コストを節約でき、間接的に地域の電力消費コストを削減します。さらに、当社の完全密閉設計は、高レベルの砂、塵、その他の粒子が存在する一部の環境にも効果的に適応できます。

主な利点

1. 連続稼働に対する高い信頼性

24時間365日継続的に電力を供給できるように設計

短期間のピーク負荷における強力な過負荷耐性

過酷な環境（熱、粉塵、湿気）でも安定した性能を発揮

2. 優れた冷却性能

Transformer oil provides efficient heat dissipation

自然オイル循環（ONAN冷却）により温度安定性を確保

重負荷時の巻線の過熱を防止

3. 長寿命

密閉タンク設計により、酸素と水分の侵入が軽減されます。

Slows down insulation aging

Typical lifespan: 20–30 years with proper maintenance

4. 高いエネルギー効率

低い無負荷および負荷損失 (特に S11/S13 シリーズ)

効率は通常 98% ～ 99% の範囲に達します

長期的な電力運用コストを削減

5. 強い短絡耐性

強化巻線構造

故障状況下での高い機械的強度

不安定なグリッド環境に最適

6. 低いメンテナンスコスト

完全密閉またはコンサベータタイプの設計

乾式変圧器に比べて日常のメンテナンスが最小限で済みます。

技術文書

動作環境

温度条件:

長期使用周囲温度：-25℃～+45℃。

最高使用周囲温度: +50℃を超えないこと。

保管および輸送温度:

-40℃〜+60℃。

湿度条件:

相対湿度: ≤95% @ 25℃

高度要件:

定格高度適応範囲: ≤1000 メートル

業界比較（500KVA 10KV変圧器）

油入変圧器 vs 乾式変圧器

500KVA 10KV の産業用または屋外配電システムの場合、一般に油入変圧器の方がコスト効率が高く、堅牢です。

他の容量との比較

私たちの工場

板金ワークショップ

箔巻き工房

巻き工房

ワインディングオーブン工房

変圧器組立作業場

変圧器試運転ワークショップ

よくある質問

Q1: 500KVA 10KV 油入変圧器の負荷容量はどれくらいですか?

500KVA 変圧器は通常、力率 (0.8 ～ 0.9) に応じて約 400 ～ 450KW の負荷をサポートします。

Q2: 乾式ではなく油浸を選んだ理由は何ですか?

油入変圧器は以下を提供します。

● より高い過負荷耐量

●冷却性能の向上

● 中/大容量システムの低コスト化

●屋外環境でも長寿命です。

Q3: 屋外設置に適していますか?

はい。油入変圧器は、以下のために特別に設計されています。

●屋外変電所

●工業ヤード

● 地方および公共電力網

Q4：どのようなメンテナンスが必要ですか？

●定期的なオイル検査（絶縁耐力、含水率）

●ブッシュの検査

●温度監視

●漏れやシールのチェック

Q5: よくある失敗の原因は何ですか?

●定格容量を超える過負荷

●オイルの劣化や漏れ

● 接地不良や雷サージ

●経年による絶縁劣化
