75KVA 柱上変圧器は配電をどのように改善しますか?

記事の概要

適切な配電変圧器を選択するには、75KVA などの数値を選択するだけでは不十分です。変圧器は、一次電圧、二次電圧、相構成、予想される負荷、環境条件、保護要件、設置構造、および該当する電気規格に適合している必要があります。適切に選択された 75KVA 柱上変圧器は、電力を消費点の近くで変圧する必要がある場合に効率的で実用的なソリューションを提供します。

この記事では、75KVA ユニットがどのように動作するか、そのコンパクトなポールマウント構成が役立つ理由、コアと巻線の材料が性能にどのような影響を与えるか、効率仕様が何を意味するか、プロジェクト エンジニアがよくあるサイジングと設置の間違いを回避する方法について検討します。また、Guangbian がさまざまな流通ネットワーク向けに製造とカスタマイズにどのようにアプローチしているかについても説明します。

目次

1. 75KVA 柱上変圧器について
2. 75KVA 柱上変圧器の仕組み
3. 容量とフェーズの構成
4. 一次および二次電圧の選択
5. コア、巻線、絶縁、冷却
6. 重要なパフォーマンスパラメータ
7. 75KVA柱上変圧器を使用する場合
8. 適切な変圧器を選択する方法
9. 設置とメンテナンスに関する考慮事項
10. 広ビアンが変圧器プロジェクトをサポートする方法
11. よくある質問
12. 結論

記事の概要

• 75KVA 配電変圧器の目的と構造を定義します。
• 基本的な電磁変換プロセスを説明します。
• 容量、相、電圧の互換性について検討してください。
• 動作信頼性を左右する材質や冷却方法を検討します。
• 無負荷損失、負荷損失、インピーダンス、励磁電流について説明します。
• 適切なアプリケーションと一般的なプロジェクト要件を特定します。
• 実用的な選択とメンテナンスのチェックリストを提供します。
• 調達およびエンジニアリングに関する一般的な質問に答えます。

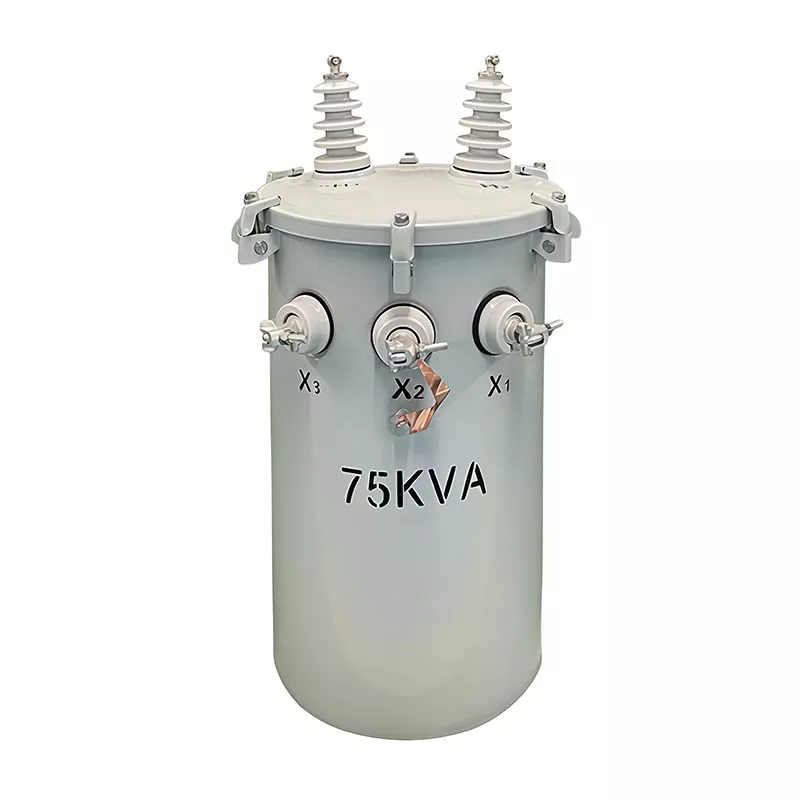

75KVA 柱上変圧器について

75KVA 柱上変圧器は、中電圧の電力をエンド ユーザーに適した低電圧に降圧することを目的とした配電変圧器です。基礎に設置される大型の変電所変圧器とは異なり、柱上ユニットは電柱または適切な架空配電構造に設置されます。この配置により、土地要件を最小限に抑えながら、変圧器を電気負荷の近くに配置します。

用語75KVAは、変圧器の皮相電力定格を示します。 KVA (キロボルトアンペア) は、変圧器が処理できるように設計された電圧と電流の組み合わせを表します。これは、あらゆる条件下でユニットを最大定格で継続的に動作させることを推奨するものとして解釈されるべきではありません。

実際の配電計画では、エンジニアは通常、75KVA が十分な容量を提供するかどうかを判断する前に、予想される需要、負荷の多様性、将来の拡張、周囲温度、高調波、および動作条件を考慮します。継続的な過負荷と不必要な過大サイズの両方がライフサイクル コストを増加させる可能性があるため、適切な負荷評価が不可欠です。

広辺語 は、国際市場向けにカスタマイズされた電圧構成など、さまざまな配電要件に対応する 75KVA 柱上変圧器ソリューションを製造しています。この製品は屋外配電用に設計されており、電気システムやプロジェクトの仕様に従って適合させることができます。

75KVA 柱上変圧器の仕組み

動作原理は電磁誘導に基づいています。電気エネルギーは、より高い配電電圧で変圧器の一次巻線に入ります。交流は変圧器コア内に変化する磁束を生成します。この磁束により二次巻線に電圧が誘導されます。

一次巻線と二次巻線の比率によって変圧比が決まります。一次電圧が二次電圧よりも大幅に高い場合、変圧器は電力関係と通常の変圧器損失に従って利用可能な電流を増加させながら電圧を下げます。

簡略化した操作シーケンスは次のように理解できます。

1. 中電圧の電気が一次巻線に入ります。
2. 交流によりコア内に磁束が発生します。
3. 磁束により二次巻線に電圧が誘導されます。
4. 二次巻線は、低電圧の電力を供給します。
5. 変圧器オイルは、アクティブコンポーネントから熱を奪います。
6. 保護および監視コンポーネントは、安全な操作をサポートします。

変圧器は屋外に設置されるため、そのエンクロージャ、絶縁システム、シーリング、耐食性、耐候性は長期的な性能にとって重要な部分です。技術的に正しい電気設計には、適切な機械的および環境的保護が必要です。

容量とフェーズの構成

容量は購入者が最初に確認すべき仕様の 1 つですが、常にフェーズ構成と一緒に評価する必要があります。単相 75KVA 変圧器は、特定の住宅用、照明用、および小規模商用配電システムに適していますが、ネットワークが三相負荷または産業用電源を必要とする場合は、通常、三相機器が選択されます。

重要な間違いの 1 つは、すべての 75KVA 変圧器が同一の電気特性を持っていると想定していることです。 KVA 定格は容量のみを識別します。電圧、位相、周波数、接続構成、インピーダンス、絶縁レベル、および適用される規格も指定する必要があります。

一次および二次電圧の選択

柱上変圧器を購入する際には、電圧の互換性が重要です。たとえば、ある商用電圧用に設計された構成は、その絶縁システム、巻線配置、付属品、定格が適切であることを確認せずに、別のネットワークに単純に接続することはできません。

代表的な広ビアン 75KVA 構成では、4160 Grd Y / 2400V の一次電圧構成と 120/240V の二次出力を使用します。このような値はアプリケーション固有のものであり、すべての 75KVA 変圧器の普遍的な仕様として扱うべきではありません。

入力電圧が変化する場合、タップの位置も重要になることがあります。適切に選択されたタップ構成により、エンジニアは適切な二次電圧を維持しながら、特定の電源電圧条件を補償することができます。正確なタップ範囲は、注文前に必ずプロジェクトの仕様と照らし合わせて確認する必要があります。

コア、巻線、絶縁、冷却

変圧器の効率と耐用年数は、活物質と製造品質に大きく依存します。コアは磁路を提供し、巻線は高電圧側と低電圧側の間で電気エネルギーを伝達します。

広辺語 が参照している 75KVA 構成では、コアに銅巻線と方向性ケイ素鋼が使用されています。銅は高い導電性を備えており、効率的な電流伝達と熱性能が重要な場所で広く使用されています。方向性電磁鋼板は、適切に加工して組み立てると磁気損失を低減します。

このユニットは、ONAN 冷却を備えた油浸設計を採用しています。これは、オイル ナチュラル、エア ナチュラルを意味します。変圧器油はコアや巻線から熱を吸収して自然循環します。熱はタンク表面を通って周囲の空気に伝達されます。強制ポンプやファンがないため、冷却システムが簡素化され、補助コンポーネントの数が削減されます。

ただし、油浸機器では、タンクの完全性、シール、ブッシング、油の状態、環境保護に細心の注意を払う必要があります。定期的な検査は、漏れ、腐食、過熱、または接続の劣化を、これらの問題が重大な障害に発展する前に特定するのに役立ちます。

重要なパフォーマンスパラメータ

変圧器のデータシートには、動作パフォーマンスに直接影響するいくつかの値が含まれています。これらの数値を理解することで、購買チームは購入価格だけに注目するのではなく、より正確に製品を比較することができます。

損失の低減は、特に長期間通電状態にある変圧器のライフサイクル効率の向上に貢献します。このため、接続されている負荷が 1 日を通して大幅に変化する場合でも、無負荷損失に注意を払う必要があります。

インピーダンスもシステム設計にとって同様に重要です。これは、負荷時の電圧降下と障害時に利用できる電流に影響します。したがって、保護エンジニアは、上流と下流の保護装置を調整するときに、メーカーが検証したインピーダンス値を使用する必要があります。

75KVA柱上変圧器を使用する場合

75KVA の容量は、広範囲の小規模な配電要件に適合します。コンパクトな頭上設置により、土地の利用可能性、設置コスト、負荷への近さが重要な考慮事項となる場合に特に役立ちます。

• 住宅コミュニティ:計算された需要が適切な家庭グループに低圧電力を供給します。
• 地方の電化:架空配電が依然として現実的である地域での電力アクセスをサポートします。
• 街路およびエリア照明:照明ネットワークにローカル低電圧配電を提供します。
• 小規模商業施設：店舗、オフィス、サービスビル、その他の中程度の電気負荷に供給します。
• 学校や公共施設：負荷プロファイルが変圧器の容量と一致する場所に局所的な分散を提供します。
• 小規模な産業用途:適切な補助負荷または低需要の産業負荷をサポートします。
• インフラストラクチャ プロジェクト:選択された公共および公益事業プロジェクトに局地的な電力変換を提供します。

最適なアプリケーションは実際の負荷計算によって異なります。 75KVA が予想される消費量に近いという理由だけで変圧器を選択すべきではありません。始動電流、モーター負荷、季節需要、力率、将来の拡張、負荷の多様性をすべて考慮する必要があります。

適切な変圧器を選択する方法

正しい 75KVA 柱上変圧器を選択するには、完全な電気環境を定義することから始まります。次のチェックリストは、購入者がコストのかかる仕様の不一致を回避するのに役立ちます。

1. 予想される負荷を計算します。通常の需要、ピーク時の需要、モーターの始動要件、将来の拡張の可能性を判断します。
2. 一次電圧を確認してください。変圧器を公共配電ネットワークに適合させます。
3. 二次電圧を確認してください。出力が接続された機器および地域の電気システムと一致していることを確認してください。
4. 正しい位相構成を選択してください。単相システムと三相システムでは、アプリケーション要件が異なります。
5. 頻度を確認してください。変圧器がネットワーク周波数に合わせて設計されていることを確認してください。
6. インピーダンスを見直してください。故障電流計算と保護調整との互換性を確認します。
7. 断熱要件を確認します。システムの電圧と環境条件を考慮してください。
8. 設置環境を考慮してください。温度、湿度、高度、風、塩害、塵、腐食は設計要件に影響を与える可能性があります。
9. 該当する規格を確認してください。変圧器の文書化とテストが目的市場の要件を満たしていることを確認します。
10. 制作前にカスタマイズについてご相談ください。メーカーは仮定に頼るのではなく、技術的パラメータを確認する必要があります。

設置とメンテナンスに関する考慮事項

変圧器の信頼性の高い動作には、正しい設置が不可欠です。柱に設置された機器は、機械的重量と環境力に耐えられる適切な構造で支持されなければなりません。適用される現地の要件に従って、電気的スペース、接地、導体接続、保護装置、およびメンテナンスのためのアクセスも考慮する必要があります。

通電する前に、技術者は銘板の情報、接続、接地、絶縁状態、機械的ファスナー、ブッシング、および保護コンポーネントを確認する必要があります。テスト手順は、プロジェクト仕様および該当する標準に従う必要があります。

試運転後の定期検査は、発生している問題を検出するのに役立ちます。保守担当者は次の点に特に注意を払う必要があります。

• オイル漏れやオイルレベルの異常な変化
• タンク、継手、または取り付け金具の腐食
• ブッシュの損傷または汚れ
• 電気接続が緩んでいる
• 異常な温度上昇
• 異常な音や振動がする
• 過熱または変色の兆候
• 接地接続の状態
• 悪天候や外部からの衝撃による損傷

油入変圧器では、漏れ管理に特に注意が必要です。シール、ブッシュ、溶接部、ガスケット、タンクのコンポーネントの劣化を示す可能性があるため、小さな漏れを単純に無視すべきではありません。迅速な調査により、機器の損傷、サービスの中断、環境問題のリスクを軽減できます。

広ビアンが変圧器プロジェクトをサポートする方法

巻線、コアの組み立て、絶縁、シーリング、またはテストにおける小さな誤差が長期的な現場の性能に影響を与える可能性があるため、配電変圧器では製造の一貫性が特に重要です。 Guangbian は、75KVA 柱上変圧器ソリューションの多段階生産プロセスに従っています。

製造ワークフローには、コアの加工、巻線の製造、タンクの製造と溶接、真空乾燥、組み立て、オイルの充填とシール、電気試験、最終検査、および梱包が含まれます。各ステージは、変圧器の信頼性のさまざまな側面に対応します。

広辺語 は、さまざまな市場や配電システム向けにカスタマイズされた変圧器ソリューションも提供しています。特定の電圧構成、位相配置、規格、付属品、または文書を必要とするプロジェクトの場合は、生産を開始する前に技術要件を確認する必要があります。

よくある質問

変圧器の 75KVA とは何を意味しますか?

75KVA は変圧器の皮相電力定格です。これは、変圧器が常に消費するエネルギー量ではなく、変圧器の電気容量を表します。実際の動作負荷は、接続された機器、力率、負荷プロファイル、システム条件によって異なります。

75KVA 変圧器は住宅の配電に適していますか?

計算された需要が変圧器の容量および電気構成と互換性がある場合、住宅配電に適しています。エンジニアは、消費者の数、ピーク需要、多様性、モーター負荷、冷暖房設備、将来の成長の可能性を考慮する必要があります。

75KVA 柱上変圧器はどのような二次電圧を提供できますか?

二次電圧は 75KVA 定格だけでは決まりません。納入先の電気系統に合わせてご指定ください。代表的な広ビアン構成は 120/240V の二次出力を提供しますが、市場によっては他の電圧構成が必要になる場合があります。

変圧器の巻線に銅が使用されるのはなぜですか?

銅は高い導電性と良好な熱性能を提供します。これらの特性により、信頼性の高い電流伝達と効率的な動作が重要となる配電変圧器の巻線材料として広く使用されています。

ONAN冷却とは何ですか？

ONANとはオイルナチュラル、エアナチュラルの意味です。変圧器オイルは、コアと巻線から熱を吸収して自然に循環し、熱は強制的なポンプやファンを使わずに変圧器タンクから周囲の空気に伝達されます。

75KVA 変圧器を購入する前に確認すべきことは何ですか?

購入者は、定格容量、相、一次電圧、二次電圧、周波数、インピーダンス、絶縁要件、冷却方法、設置環境、適用規格、付属品、試験要件、納品書類を確認する必要があります。

広辺語 は 75KVA 柱上変圧器をカスタマイズできますか?

広辺語 は、プロジェクトの要件に基づいてカスタマイズされた変圧器ソリューションを提供できます。エンジニアリング チームが適切な構成を決定できるように、顧客は詳細な電気仕様と目的市場の要件を提供する必要があります。

柱上変圧器の寿命を延ばすにはどうすればよいですか?

適切なサイジング、正しい取り付け、適切な保護、適切な負荷、定期的な検査、効果的な接地、および異常な温度、ノイズ、油漏れ、または電気的状態への迅速な注意はすべて、信頼性の高い長期稼働に貢献します。

結論

75KVA 柱上変圧器は、電気的および機械的仕様がプロジェクトに正しく適合している場合、局地的な中電圧から低電圧への配電に効果的なソリューションとなります。オーバーヘッド設置により土地要件を削減できる一方、油浸 ONAN 冷却システムは屋外用途の熱管理に直接的なアプローチを提供します。

ただし、容量だけで購入を決定することはできません。一次および二次電圧、相構成、周波数、インピーダンス、損失、絶縁、環境条件、設置構造、保護、および適用される規格はすべて、変圧器が現場で確実に動作するかどうかに影響します。

広辺語変圧器の製造経験と、さまざまな配電ネットワークや国際用途向けにカスタマイズされた製品ソリューションを組み合わせます。コアと巻線の製造からタンクの製造、乾燥、オイル充填、電気試験、最終検査に至るまで、各段階が完成した変圧器の信頼性に貢献します。
